Sick — . AFS/AFM60 EtherNet/IP, Rotary - AFS60A-S4IB262144 - 1055364

AFS60A-S4IB262144 - 1055364

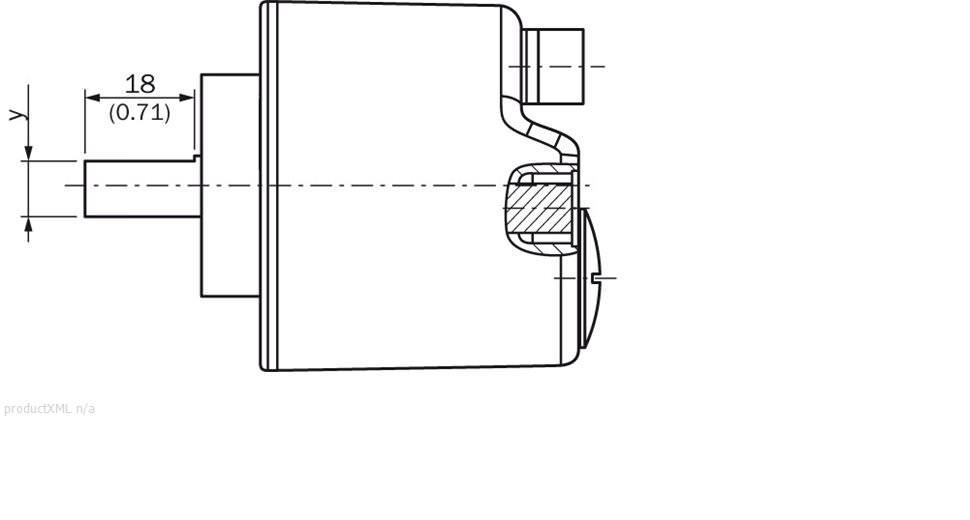

Dimensional drawing

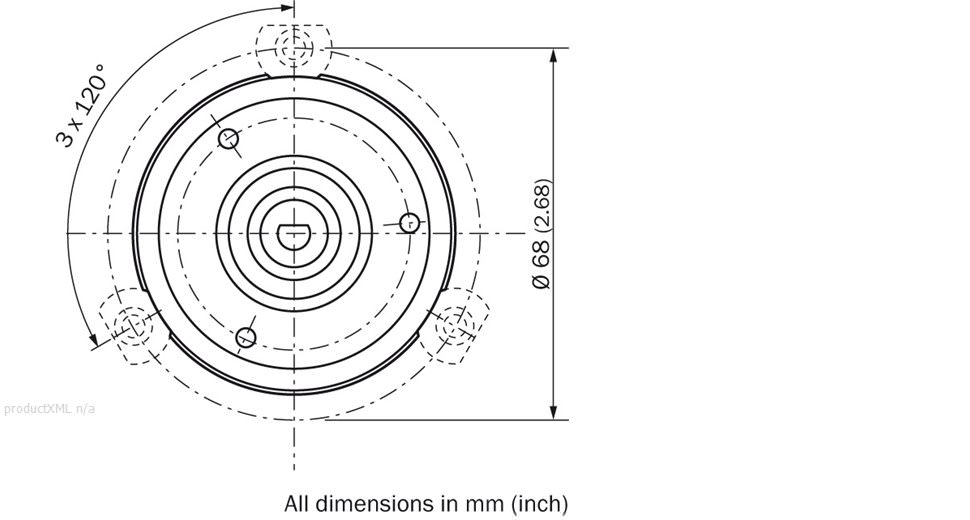

Proposed fitting

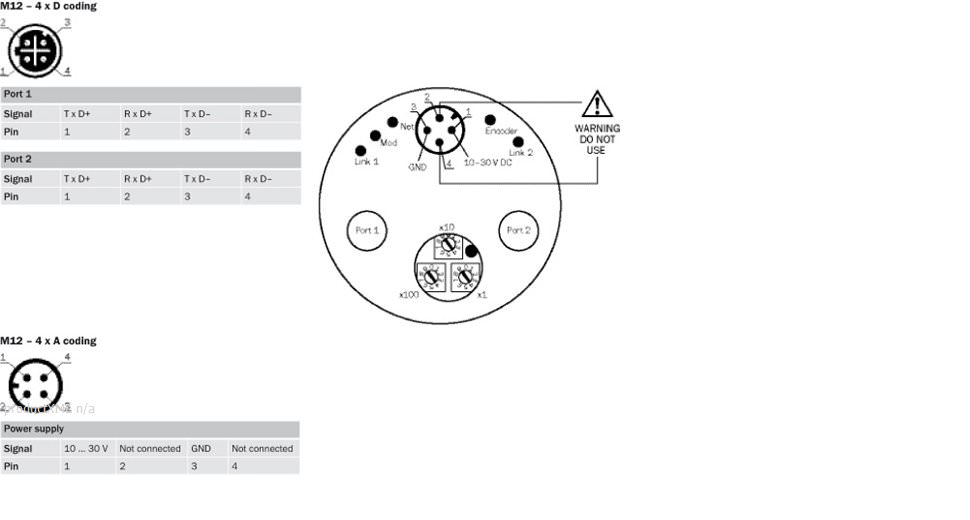

PIN assignment
  • High-resolution, 30-bit absolute encoder (18 bit singleturn and 12 bit multiturn)
  • Device Level Ring (DLR functionality)
  • Extensive diagnostics: Min/max values for temperature, position, speed. Operating hours counter, display of flags, alarms and warnings using e.g. a fault header (32 bit)
  • Status display via 5 duo LEDs
  • Rotary axis function
  • IP address via DHCP / DEC switches
  • Ethernet/IP interface (extended profile 0x22)
  • Function block
Артикул «Первый ZIP»:148890
Артикул производителя:1055364
Доп. код производителя:AFS60A-S4IB262144
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 28 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Коммерческие данные

    Масса:0,347 кг
    Страна производства:Германия

    Your benefits

    • DLR functionality for reliability with simple maintenance and a simple adaptation to existing network topologies
    • Lower installation costs due to fewer external switches
    • High level of productivity thanks to superior diagnostics with 32-bit fault header, fast communication and high level of redundancy
    • Optimal machine availability thanks to early warning and fault detection system
    • Simple setting for various applications thanks to rotary axis function
    • Simple installation due to user-friendly on-board configuration assembly
    • Industrial-application design for use in particularly cramped space conditions

  • Performance

    Max. number of steps per revolution:262,144
    Max. number of revolutions:1
    Resolution power:262,144 x 1
    Error limits:± 0.03 °
    Repeatability (Ta not constant):0.002 °
    Measuring step deviation:± 0.002 °
    Initialization time:Ca. 12 s

    Механические параметры

    Mechanical interface:Solid shaft with flat, Face mount flange
    Shaft diameter:10 mm
    Mass:0.2 kg
    Start up torque:0.5 Ncm (+20 °C)
    Operating torque:0.3 Ncm (+20 °C)
    Permissible Load capacity of shaft:40 N (axial), 80 N (radial)
    Maximum operating speed:9,000 /min 1)
    Moment of inertia of the rotor:6.2 gcm²
    Bearing lifetime:3.0 x 10^9 revolutions
    Max. angular acceleration:500,000 rad/s²
    Permissible movement axial static/dynamic:± 0.5 mm, ± 0.1 mm
    Permissible movement radial static/dynamic:± 0.3 mm, ± 0.05 mm
    Shaft material:Stainless steel
    Flange material:Aluminum
    Housing material:Aluminum
    Shaft length:19 mm
    footnote1) The maximum singleturn resolution (= 18 bit) can be operated with the respective maximum operating speed

    Электрические параметры

    Operating voltage range:10 V DC ... 30 V DC
    MTTFd: mean time to dangerous failure:80 a (EN ISO 13849-1) 1)
    Connection type:3 x connector M12, 4-pin, axial
    Reverse polarity protection:1
    Power consumption max. without load:3 W
    footnote1) This product is a standard product and does not constitute a safety component as defined in the Machinery Directive. Calculation based on nominal load of components, average ambient temperature 40°C, frequency of use 8760 h/a. All electronic failures are considered hazardous. For more information, see document no. 8015532.

    Interfaces

    Electrical interface:EtherNet/IP
    Bus interface:EtherNet/IP IEC 61784-1
    Data transmission rate (baud rate):10 Mbit/s100 Mbit/s
    Encoder profile:0 x 22
    RPI (requested packet interval):5 ms ... 750 ms
    DLR (Device Level Ring):1
    Endless operating functionality:1

    Ambient data

    EMC:(according to EN 61000-6-2 and EN 61000-6-3) 1)
    Enclosure rating:IP 65 (according to IEC 60529), shaft side, IP 67 (according to IEC 60529), housing side 2)
    Permissible relative humidity:90 % (condensation of the optical scanning not permitted)
    Working temperature range:-30 °C ... +85 °C
    Storage temperature range:-40 °C ... +100 °C, without package
    Resistance to shocks:100 g, 6 ms (according to EN 60068-2-27)
    Resistance to vibration:30 g, 10 Hz ... 2,000 Hz (according to EN 60068-2-6)
    footnote1)   2) With mating connector fitted
  • Техническая информация1055364-AFS60A-S4IB262144.pdf
