Sick — . AFS/AFM60 PROFINET - AFM60A-S4NB018X12 - 1059039

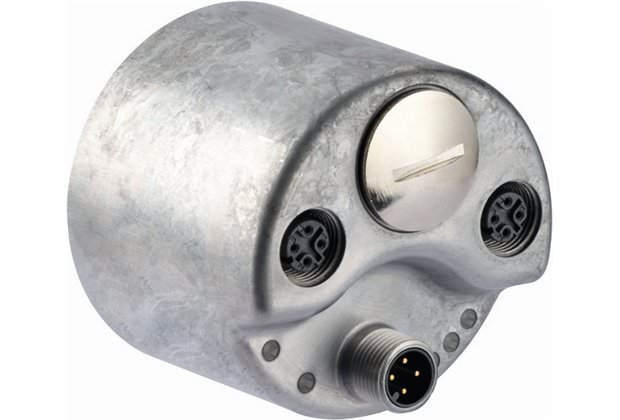

AFM60A-S4NB018X12 - 1059039

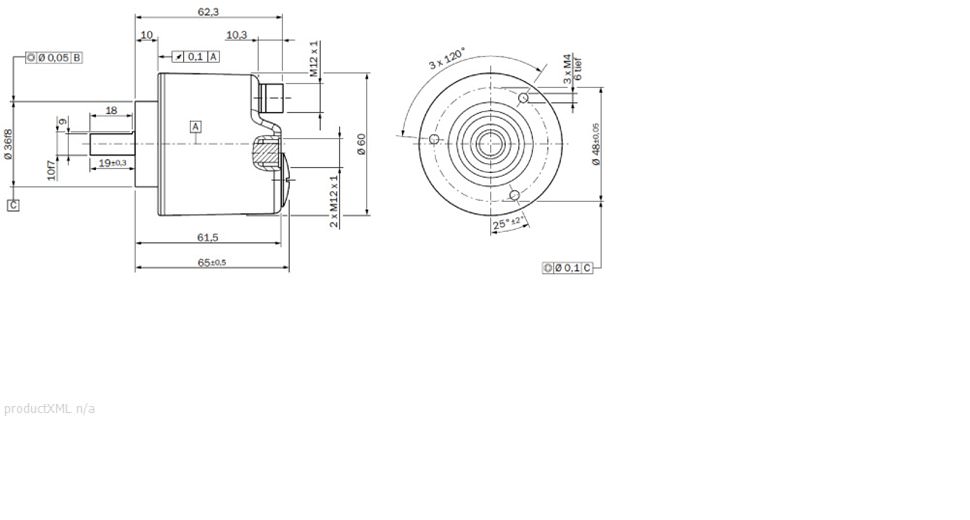

Dimensional drawing
PIN assignment
  • High-resolution 30-bit absolute encoder (18-bit singleturn and 12-bit multiturn)
  • Face mount flange, servo flange and blind hollow shaft
  • Connection type: 3 x M12 axial plug
  • PROFINET-IO-RT interface
  • Less than 5 ms data update time
  • Round axis functionality
  • Alarms, warnings and diagnostics functions for speed, position, temperature, operating time, etc.
  • Status display via 5 LEDs
Артикул «Первый ZIP»:149765
Артикул производителя:1059039
Доп. код производителя:AFM60A-S4NB018X12
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 28 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Коммерческие данные

    Масса:0,347 кг
    Страна производства:Германия

    Your benefits

    • Increased productivity as a result of intelligent diagnostics functions and rapid data transfer
    • Increase in network reliability due to early error detection
    • Simple installation with various configuration options
    • Flexible, easy setup and high resolutions for various applications with binary, integer and "decimal point" values based on round axis functionality
    • Maximum system availability through embedded switch technology
    • Compact and cost-efficient design

  • Performance

    Max. number of steps per revolution:262,144
    Max. number of revolutions:4,096
    Resolution power:262,144 x 4,096
    Resolution:18 bit x 12 bit
    Error limits:≤ 0.03 °
    Repeatability (Ta not constant):≤ 0.002 °
    Measuring step deviation:± 0.002 °
    Initialization time:6 s

    Механические параметры

    Mechanical interface:Solid shaft with flat
    Shaft diameter:10 mm
    Mass:0.2 kg
    Start up torque:0.5 Ncm (+20 °C)
    Operating torque:0.3 Ncm (+20 °C)
    Permissible Load capacity of shaft:40 N (axial), 80 N (radial)
    Maximum operating speed:9,000 /min 1)
    Moment of inertia of the rotor:6.2 gcm²
    Bearing lifetime:3.0 x 10^9 revolutions
    Max. angular acceleration:500,000 rad/s²
    Shaft material:Stainless steel
    Flange material:Aluminum
    Type of mounting shaft:Solid shaft with flat
    footnote1) Self warming of 3.3 K per 1000 revolutions/min when applying note working temperature range

    Электрические параметры

    Operating voltage range:10 V DC ... 30 V DC
    MTTFd: mean time to dangerous failure:80 a (EN ISO 13849-1) 1)
    Connection type:3 x connector M12, 4-pin, axial
    footnote1) This product is a standard product and does not constitute a safety component as defined in the Machinery Directive. Calculation based on nominal load of components, average ambient temperature 40°C, frequency of use 8760 h/a. All electronic failures are considered hazardous. For more information, see document no. 8015532.

    Interfaces

    Electrical interface:PROFINET
    Bus interface:PROFINET IO/ RT Class B
    Data transmission rate (baud rate):10 Mbit/s / 100 Mbit/s
    Encoder profile:V4.1 class3
    RPI (requested packet interval):2 ms ... 750 ms
    Endless operating functionality:1

    Ambient data

    EMC:(according to EN 61000-6-2 and EN 61000-6-3) 1)
    Enclosure rating:IP 65 (according to IEC 60529), shaft side, IP 67 (according to IEC 60529), housing side 2)
    Permissible relative humidity:90 % (condensation of the optical scanning not permitted)
    Working temperature range:-30 °C ... +85 °C
    Storage temperature range:-40 °C ... +100 °C, without package
    Resistance to shocks:100 g, 6 ms (according to EN 60068-2-27)
    Resistance to vibration:30 g, 10 Hz ... 2,000 Hz (according to EN 60068-2-6)
    footnote1) The EMC according to the standards quoted is achieved if screened cables are used.  2) With mating connector fitted
