Sick — . SEK160 - SEK160-HN110AK02 - 1038272

SEK160-HN110AK02 - 1038272

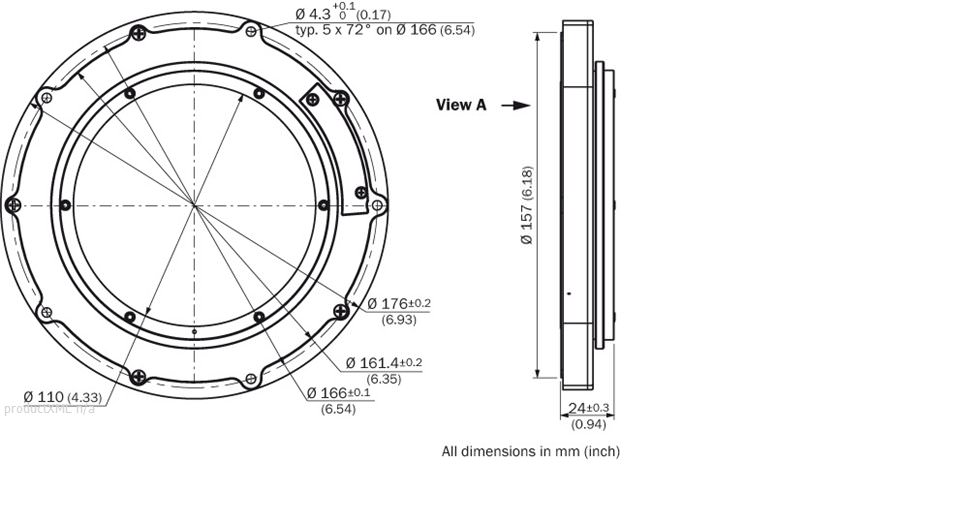

Dimensional drawing

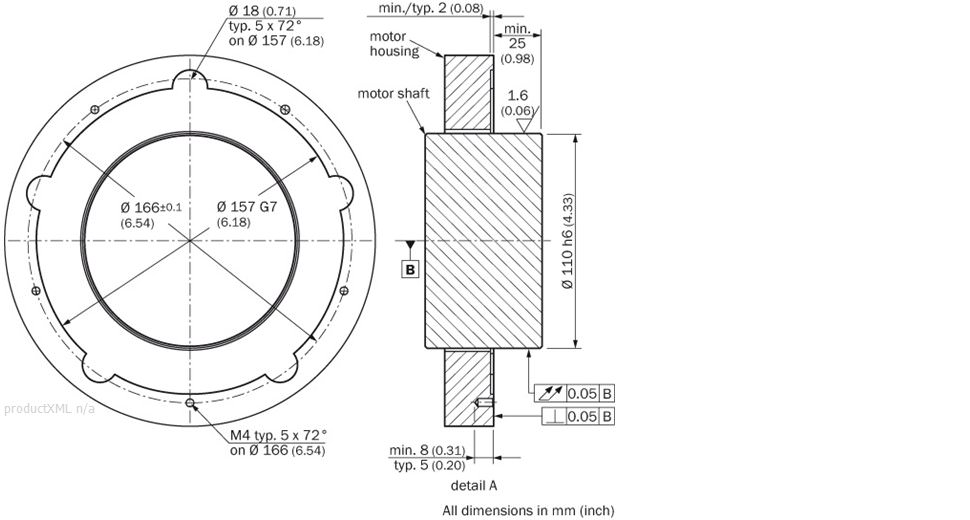

Proposed fitting
  • HIPERFACE® motor feedback systems for large hollow shaft and torque motors
  • 128 sine/cosine periods per revolution
  • Absolute position with a resolution of 4,096 increments per revolution
  • Programming of the position value and electronic type label
  • HIPERFACE® interface
  • Turn & play - for simple assembly without tools
  • High resistance to shock and vibration due to holistic scanning
  • Bearingless motor feedback system
Артикул «Первый ZIP»:145971
Артикул производителя:1038272
Доп. код производителя:SEK160-HN110AK02
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 28 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Коммерческие данные

    Масса:0,431 кг
    Страна производства:Германия

    Your benefits

    • Direct seat on the drive shaft renders transmission elements such as toothed belt or coupling superfluous
    • The simplified, compact design is wear-free, thus helping to reduce maintenance costs
    • Measuring accuracy is no longer affected by magnetic fields thanks to the capacitive measuring principle
    • Time-saving mounting, since no mounting tools are required: simply fit it on, turn it and start
    • The minimal dimensions enable you to save space and weight, allowing for a more efficient use of space.

  • Performance

    Number of sine/cosine periods per revolution:128
    Number of the absolute ascertainable revolutions:1 (Singleturn)
    Total number of steps:4,096 via RS485
    Measuring step:2.5 angular seconds at interpolation of the sine/cosine signals with e.g. 12 Bit
    Differential non-linearity:± 21 angular seconds (Non-linearity within a sine/cosine period) typical values at nominal position ± 0,1 mm and + 20 °C
    Operating speed:1,500 /min, up to which the absolute position can be reliably produced
    Available memory area:1,792 Byte, 1,792 Byte (EEPROM 2048)
    Latency:100 µs
    Integral non-linearity typ.:± 36 angular seconds (Error limits for evaluating sine/cosine period) typical values at nominal position ± 0,1 mm and + 20 °C

    Механические параметры

    Shaft diameter:110 mm
    Dimensions:See dimensional drawing
    Mass:0.27 kg
    Moment of inertia of the rotor:2,860 gcm²
    Maximum operating speed:1,500 /min
    Maximum angular acceleration:28,000 rad/s²
    Permissible shaft movement, radial, static:± 0.2 mm
    Permissible shaft movement, radial, dynamic:± 0.05 mm
    Connection type:Connector, 8-pin
    Permissible axial shaft movement:± 0.5 mm 1)
    Shaft version:Through hollow shaft
    footnote1) Relative to the installation position, as described in the assembly instructions (order nr. 8013609) and in the proposed customer fitting

    Электрические параметры

    Electrical interface:HIPERFACE
    Operating voltage range/supply Voltage:7 V DC ... 12 V DC
    Recommended supply voltage:8 V DC
    Operating power consumption (no load):150 mA 1)
    footnote1) Without load

    Interfaces

    Type of code for the absolute value:Binary
    Code sequence:Increasing, for clockwise shaft rotation, looking in direction "A" (see dimensional drawing)
    Interface signals:Parameter channel RS 485: digital, Process data channel SIN, REFSIN, COS, REFCOS: analog, differential

    Ambient data

    Working temperature range:-30 °C ... 115 °C
    Storage temperature range:-50 °C ... 125 °C, without package
    Relative humidity / Condensation:90 %, Condensation not permitted
    Resistance to shocks:100 g / 6 ms / according to EN 60068-2-27
    Resistance to vibration:30 g / 10 Hz / 2,000 Hz / according to EN 60068-2-6
    EMC:(according to EN 61000-6-2 and EN 61000-6-3) 1)
    Enclosure rating:IP 40 (according to IEC 60529), with mating connector inserted and closed cover
    footnote1) The EMC according to the standards quoted is achieved when the motor feedback system is mounted in an electrically conductive housing, which is connected to the central earthing point of the motor controller via a cable screen. Users must perform their own tests when other screen designs are used.
  • Техническая информация1038272-SEK160-HN110AK02.pdf
