Sick — . RS-422 , Ranger, ColorRanger E, ColorRanger E55 - Ranger-E55434 - 1050268
- High-speed 3D with color up to 11kHz
- Up to 3,072 pixels resolution in color and 1,536 pixels in 3D
- Multi-linear: RGB + NIR + Monochrome (w / + w/o IR)
- On-chip color channel white balancing
- Spatially corrected color output
- Easy in-machine 3D calibration tool
- High flexibility in configuration, including MultiScan, data triggering, and field-of-view
- Gigabit Ethernet interface
Наличие
Только под заказ.
Ориентировочный срок поставки: от 28 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос завтра 02.07.2025 в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Коммерческие данные
Масса: 0,432 кг Страна производства: Германия Your benefits
- Using 3D and color imaging in part inspection allows for more reliable results and will improve your system’s up-time and quality
- ColorRanger with MultiScan technology replaces the need for several different cameras, which reduces the solution cost and complexity
- Getting all the measurements you need from one camera allows for concise solutions to reduce system size and allow for retrofit
- Contrast-independent 3D and high quality color gives you reliable measurements to ensure product quality
- Full flexibility in the field-of-view in combination with an easy in-machine 3D calibration tool gives you dimensions in millimeters wherever you need it
- Gigabit Ethernet for remote sensing over long cable distances allows you to put your PCs in a safe and convenient place
-
Features
Task: Inspection, Measuring, Positioning Description: ColorRanger E55 - 3D- and RGB-color with MultiScan at up to 11 kHz (3D and color data). Gigabit Ethernet interface, 1,536 px 3D resolution, 3 px x 3,072 px RGB-color resolution. Technology: 3D Color LineScan MultiScan Example field of view (H x W): Free of choice by lens selection Data synchronization: Encoder triggered External trigger Free running Spectral range: 400 nm ... 950 nm Factory calibrated: - Color measurements: Red Green Blue Monochrome (without IR content) Performance
Image sensor: CMOS Maximum performance: 35,000 3D profiles/s Sensor resolution: 1,536 px x 512 px 3D profile resolution: 1,536 px Gray line resolution: 1,536 px Standard color resolution: 3 x 1.536 px Pixel size: 9.5 µm x 9.5 µm Pixel matrix fill factor: 60 % Maximum 3D height resolution: 13 bits 1/16 pixel Optical center (row, column): (227, 768) IR filter: No IR pass filter Scatter resolution: 1,536 px Hi-Res Gray resolution: 3,072 px Maximum color performance: 13,000 RGB lines/s Maximum 3D and color rate: 11,000 Scans/s Sensor rows available for 3D: 35 ... 511 Standard color row pitch: 38 µm Maximum Hi-Res color rate: 10,000 RGB lines/s Bit depth: 8 bit Hi-Res pixel size (H x V): 4.75 µm x 9.5 µm Hi-Res pixel fill factor: 80 % Hi-Res color resolution: 3 x 3,072 px Color Hi-Res pixel size (H x V): 4.75 µm x 20 µm Color Hi-Res row pitch: 42 µm Interfaces
Configuration software: Ranger Studio Communication interfaces: RS-422 Operating system: Windows 7, Windows XP Pro Development environment: C, C++ (VS 2005/2008/2010) Programming interface: ICon API Digital inputs: 4 x HIGH = 10 V ... 28.8 V Digital outputs: 1 x TTL level, 2 x B-type, < 100 mA in total Maximum encoder frequency: 2 MHz Control of external illumination: 5 V TTL Encoder interface: RS-422 Mechanics/electronics

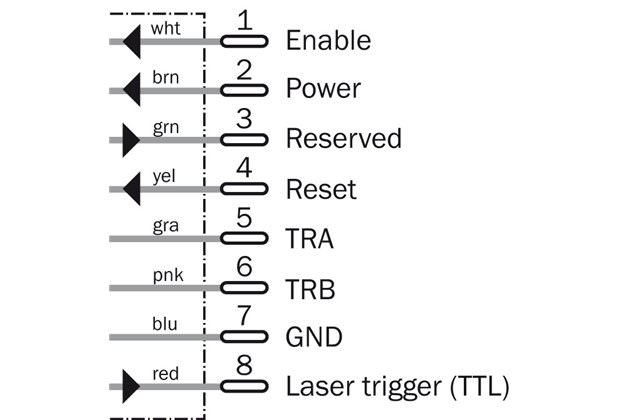

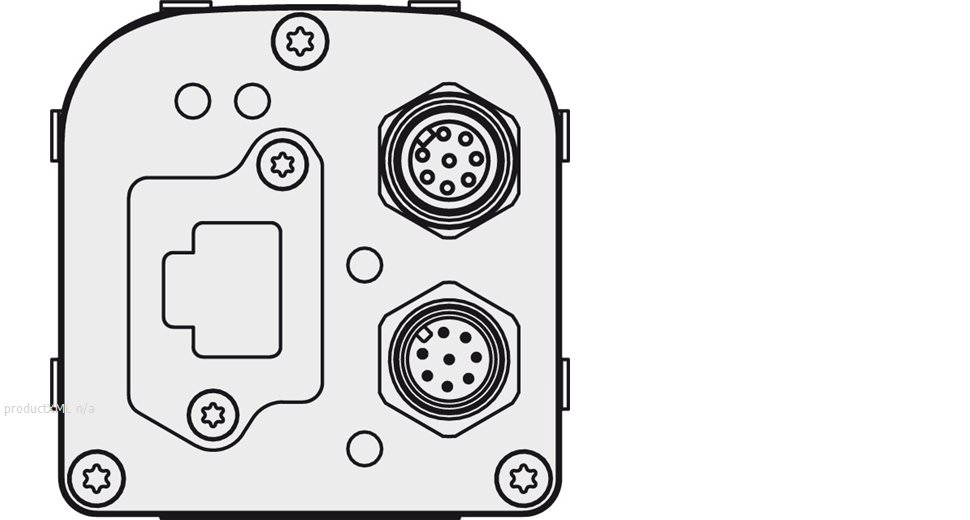

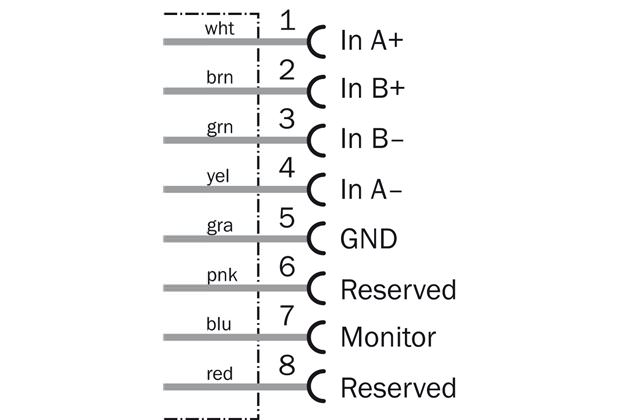

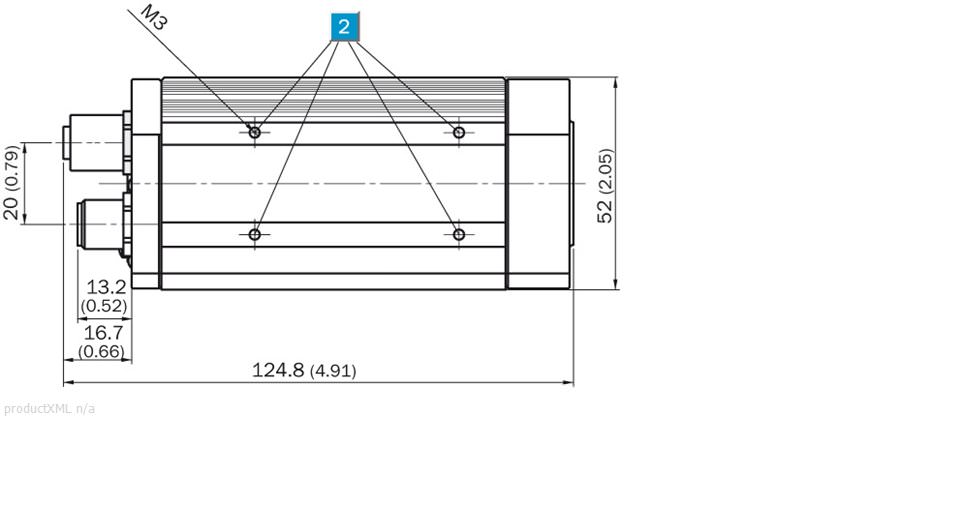

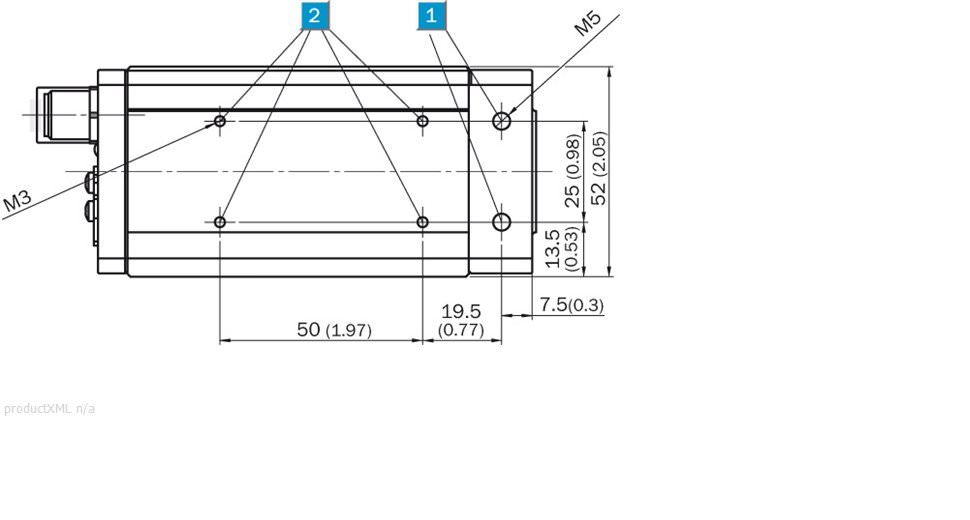

Connectors: M12, 8-pin female connector (encoder) RJ45 (Ethernet) Power I/O: M12, 8-pin male Connector material: M12: nickel-plated brass Supply voltage: 12 V DC ... 24 V DC Power consumption: 7 W Power consumption: 0.8 A Ripple: < 5 Vpp Enclosure rating: IP 20 Housing material: Aluminum Housing color: Gray, varnished Weight: 360 g Dimensions (L x W x H): 125 mm x 52 mm x 52 mm Optics: C-Mount, 1" Ambient data
Shock load: 15 g, 3 x 6 directions Vibration load: 5 g, 58 Hz ... 150 Hz Ambient operating temperature: 0 °C ... +45 °C 1) Ambient storage temperature: -20 °C ... +70 °C 2) footnote 1) 2) Non-condensing Техническая информация 1050268-Ranger-E55434.pdf
