Sick — . W9LG-3, Photoelectric retro-reflective sensor, autocollimation - WL9LG-3P2232 - 1058234

WL9LG-3P2232 - 1058234

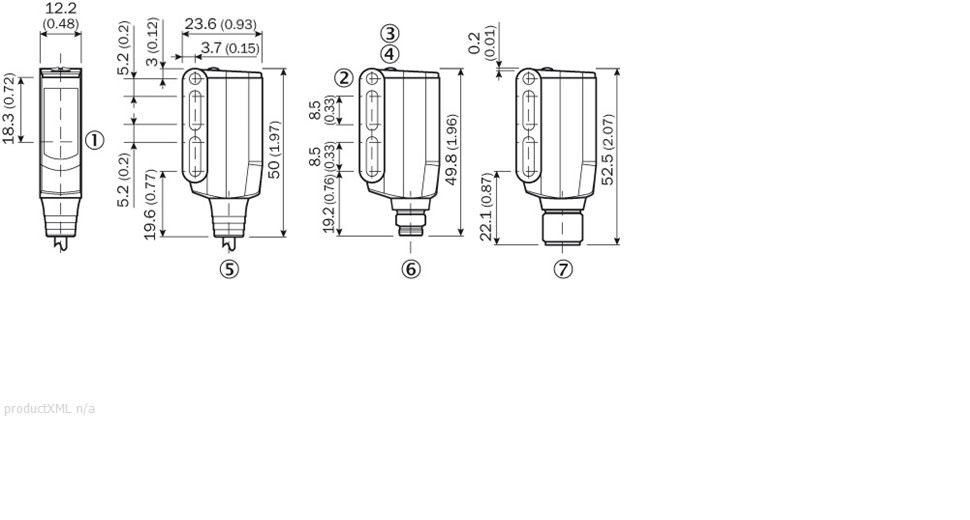

Dimensional drawing

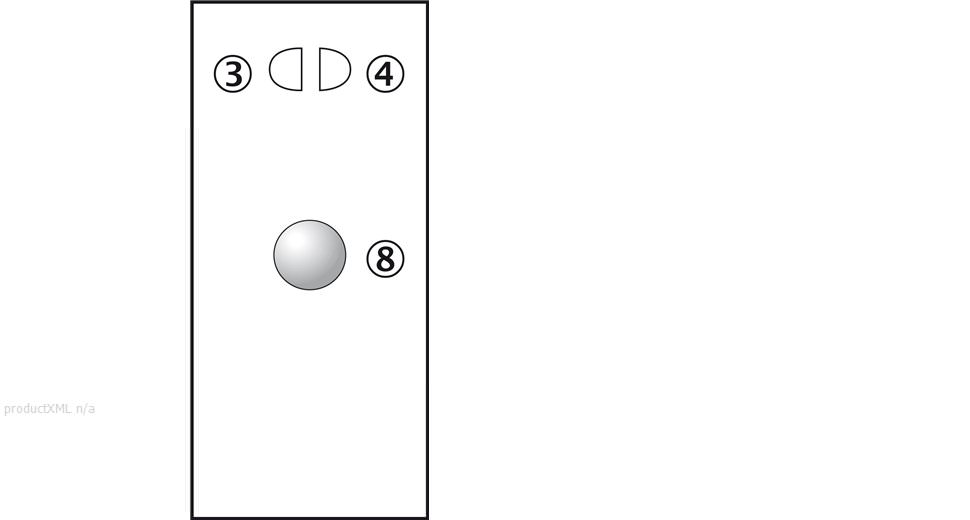

Adjustments possible

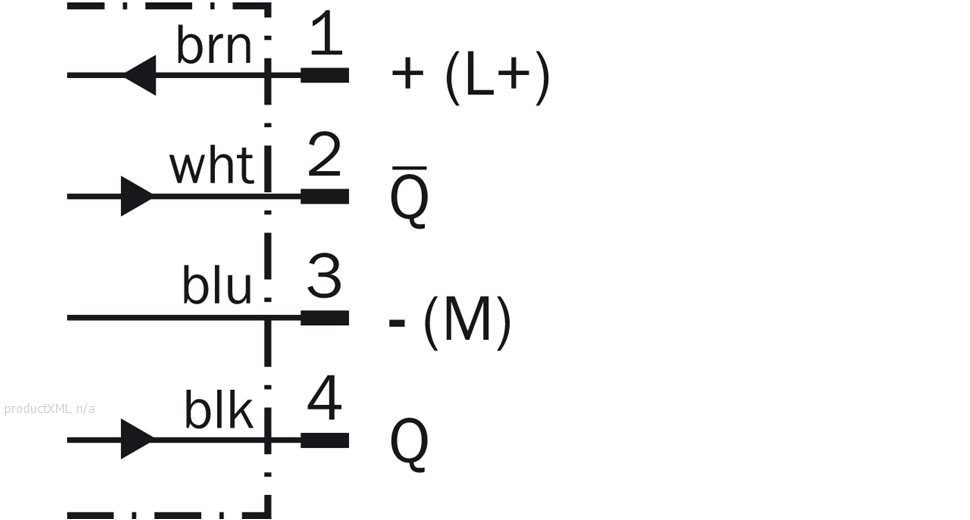

Connection diagram

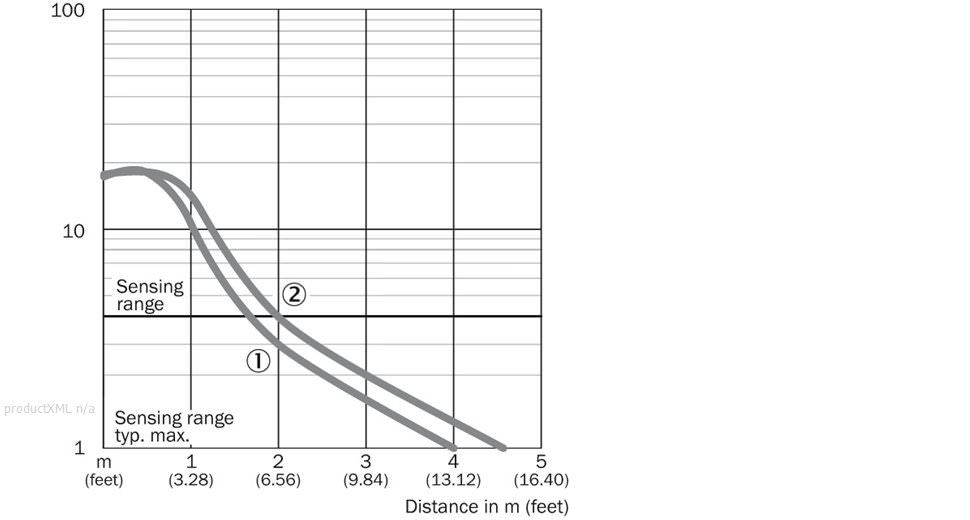

Characteristic curve

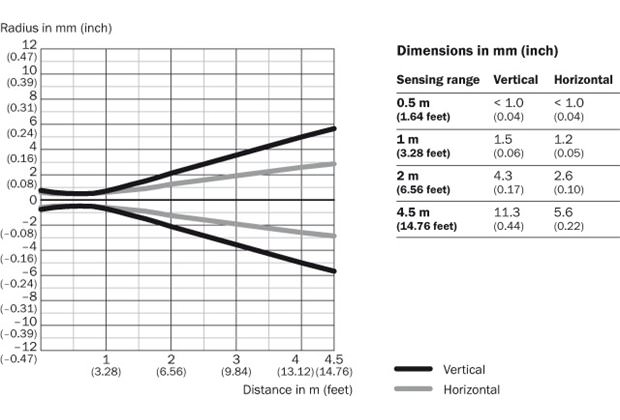

Light spot size
Lichtfleckgröße (Detailansicht)

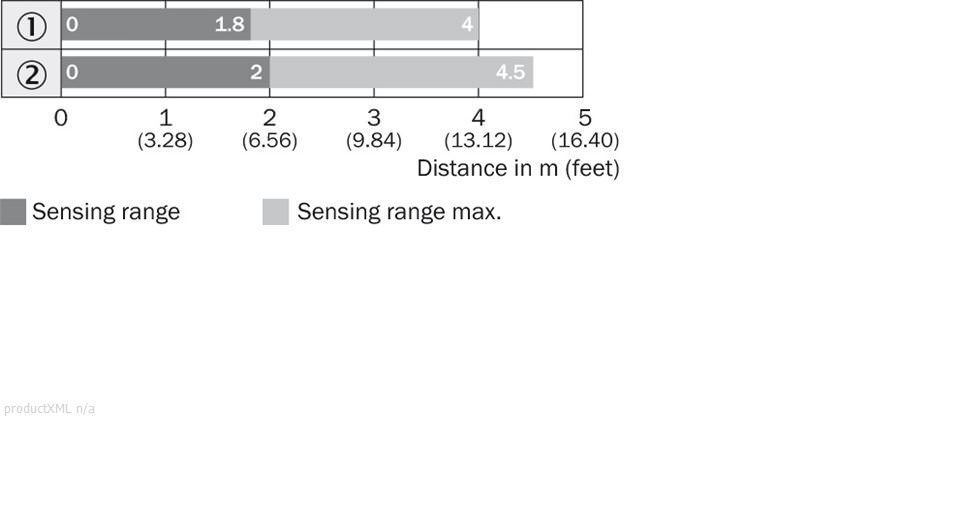

Sensing range diagram
  • Tough VISTAL™ housing
  • Precise laser light spot, laser class 1
  • Continuous switching threshold adjustment (CTA)
  • Autocollimation optics and polarizing filter
  • Teach-in
  • Optimized SICK ASIC technology
  • Connections: M8 and M12 plugs, cable as well as cable with plug
  • M3 hole pattern
Артикул «Первый ZIP»:149490
Артикул производителя:1058234
Доп. код производителя:WL9LG-3P2232
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 28 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 22.06.2025 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Коммерческие данные

    Масса:44,100 г
    Страна производства:Германия

    Your benefits

    • Precise detection of small objects and object features
    • Detection of objects even through small openings
    • Best in class for detecting transparent objects
    • Less machine downtime thanks to the stable VISTAL™ housing
    • No blind spots, also detects shiny objects
    • Wide range of connection options
    • Multiple mounting options
    • Highly visible light spot simplifies alignment

  • Features

    Sensor/detection principle:Photoelectric retro-reflective sensor, autocollimation
    Dimensions (W x H x D):12.2 mm x 49.8 mm x 23.6 mm
    Housing design (light emission):Rectangular
    Mounting hole:M3
    Sensing range max.:0 m ... 4.5 m 1) 2)
    Sensing range:0 m ... 2 m 3) 4)
    Type of light:Visible red light
    Light source:Laser 5)
    Laser class:1, 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
    Wave length:650 nm
    Adjustment:Single teach-in button
    Light spot size (distance):Ø 1 mm (500 mm)
    footnote1) 3) REF-AC1000  2) 4) We recommend using reflective tape REF-AC1000 or reflectors based on this reflective tape, like P41F, PLV14-A, PLH25-M12 or PLH25-D12, to ensure reliable operation. Reflectors with larger-scaled triple structures should only be used after application clarification  5) Average service life 50,000 h at TA = +25 °C

    Mechanics/electronics

    Supply voltage:10 V DC ... 30 V DC 1)
    Ripple:< 5 Vpp 2)
    Power consumption:≤ 30 mA 3)
    Output type:PNP 4)
    Output function:Complementary
    Switching mode:Light/dark switching 5)
    Output current Imax.:≤ 100 mA
    Response time:≤ 0.5 ms 6)
    Switching frequency:1,000 Hz 7)
    Connection type:Connector M8, 4-pin
    Circuit protection:A, B, C 8) 9) 10)
    Protection class:III
    Weight:13 g
    Optics material:PMMA
    Enclosure rating:IP 66 IP 67 IP 69K
    Special feature:Detection of transparent objects
    Ambient operating temperature:-10 °C ... +50 °C
    Ambient storage temperature:-30 °C ... +70 °C
    Ambient operating temperature extended:-30 °C ... +55 °C 11) 12)
    UL File No.:NRKH.E181493
    Housing material:Plastic, VISTAL
    footnote1) Limit values, operation in short-circuit protected network max. 8 A  2) May not exceed or fall short of VS tolerances  3) Without load  4) 5) Q = light switching  6) Signal transit time with resistive load  7) With light/dark ratio 1:1  8) A = VS connections reverse-polarity protected  9) B = inputs and output reverse-polarity protected  10) C = interference suppression  11) As of Ta = 50 °C, a max. supply voltage Vmax. = 24 V and a max. load current Imax. = 50 mA is permitted  12) Using the sensor below Ta = -10 °C is possible, if the sensor is turned on at Ta > -10 °C, then the environment cools down and the sensor is not disconnected from the supply voltage during the whole time. It is not allowed to turn on the sensor below Ta = -10 °C
