Sick — . Dx100, DL100 Pro - DL100-21AA2112 - 1058164

DL100-21AA2112 - 1058164
Dimensional drawing
Adjustment possible

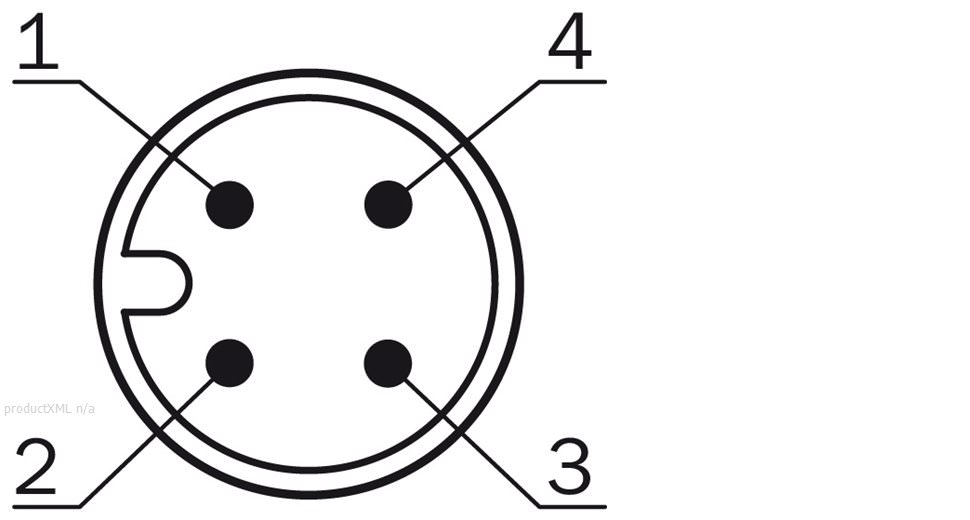

Connection type supply voltage
Connection diagram power supply
Connection type Ethernet
Connection diagram Ethernet
  • Measuring range up to 300 m (dependent on type)
  • Numerous fieldbus interfaces
  • Pre-failure notification and diagnostic data available
  • Display with intuitive menu and easy to see status LEDs
  • Small, rugged metal housing
  • 3-axis alignment bracket with quick lock system available as accessory
  • Elongated holes for zero point adjustment when replacing devices
  • SPEEDCON™ and standard M12 electrical connections
Артикул «Первый ZIP»:149434
Артикул производителя:1058164
Доп. код производителя:DL100-21AA2112
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 28 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 14.12.2024 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Коммерческие данные

    Масса:1,023 кг
    Страна производства:Германия

    Your benefits

    • Enhanced closed-loop behavior offers highest performance and productivity
    • Operating temperature down to -40 °C ensures the highest reliability in cold storage warehouses and freezers (dependent on type)
    • Numerous fieldbus and Ethernet-based interfaces offer the highest flexibility and fast communication for maximum efficiency
    • Pre-failure and extensive diagnostic data allow for preventive maintenance, ensuring the highest machine uptime
    • Small, rugged metal housing and SpeedCon™ compatible connectors ensure hassle-free installation - even in confined spaces
    • 3-axis alignment bracket ensures fast alignment and easy exchange, reducing maintenance and setup costs
    • Numerous accessories allow flexible use and guarantee high operation functionality

  • Performance

    Measurement range:0.15 m ... 100 m, On reflective tape "Diamond Grade"
    Resolution:0.1 mm, 0.125 mm, 1 mm, 10 mm, 100 mm
    Repeatability 1):0.5 mm
    Accuracy 2):± 2 mm
    Light source 3):Laser, red
    Typ. light spot size (distance):5 mm (+ 2 mm x distance in m)
    Acceleration (max.):15 m/s²
    Internal measurement cycle:1 ms
    Max. movement speed:30 m/s
    Dead time:2 ms
    Laser class:2 (EN 60825-1 / CDRH)
    Output time:Synchronous to PLC request (dependent on interfaces)
    footnote1) Statistical error 1 σ, environmental conditions constant, min. warm-up time 10 min  2) From 150 mm ... 180 mm measuring range the accuracy can reach ± 4 mm  3) Average service life of 100,000 h at TA = +25 °C

    Interfaces

    Data interface:PROFINET
    Output type 1):B (push/pull) MF1, MF2
    Multifunctional input (MF) 2):1 x MF1
    footnote1) HIGH > VS - 3 V / LOW < 2 V  2) HIGH > 12 V / LOW < 3 V

    Mechanics/electronics

    Supply voltage Vs:DC 18 V ... 30 V, limit values
    Ripple 1):5 Vpp
    Initialization time 2):Typ. 1.5 s
    Indication:6 digit 5 x 7 dot matrix display, LEDs
    Weight 3):Ca. 800 g ... 1,600 g
    Output current IA 4):≤ 100 mA
    Power consumption:At 24 V DC < 250 mA
    Connection type:Male connector, M12, SPEEDCON™ compatible
    Housing material:Aluminum/zinc die-cast
    Modulation frequency:Fix
    footnote1) May not fall short of or exceed VS tolerances  2) After loss of reflector < 40 ms  3) Without mounting bracket: approx. 800 g, with mounting bracket: approx. 1,600 g  4) Short circuit/overload protected. Max. 100 nF / 20 mH

    Ambient data

    Enclosure rating:IP 65
    Protection class:III
    Effect of air pressure:0.3 ppm/hPa
    Effect of air temperature:1 ppm/K
    Temperature drift:Typ. 0.1 mm/K
    Ambient temperature 1):Operation: -20 ... +55 °C Operation with cooling case: -20 ... +75 °C Storage: -40 ... +75 °C
    Mechanical load:Noise: EN 600 68-2-64 Shock: EN 600 68-2-27 Sine: EN 600 68-2-6
    Electromagnetic compatibility (EMC) 2):EN 61000-6-2 / EN 61000-6-4
    footnote1) Temperatures < -10 °C require warm-up time of typ. 7 minutes.  2) This is a Class A device. This device can cause radio interference in living quarters.
