Sick — . Dx100, DL100 - DL100-12AA2102 - 1059965

DL100-12AA2102 - 1059965
Dimensional drawing
Adjustment possible

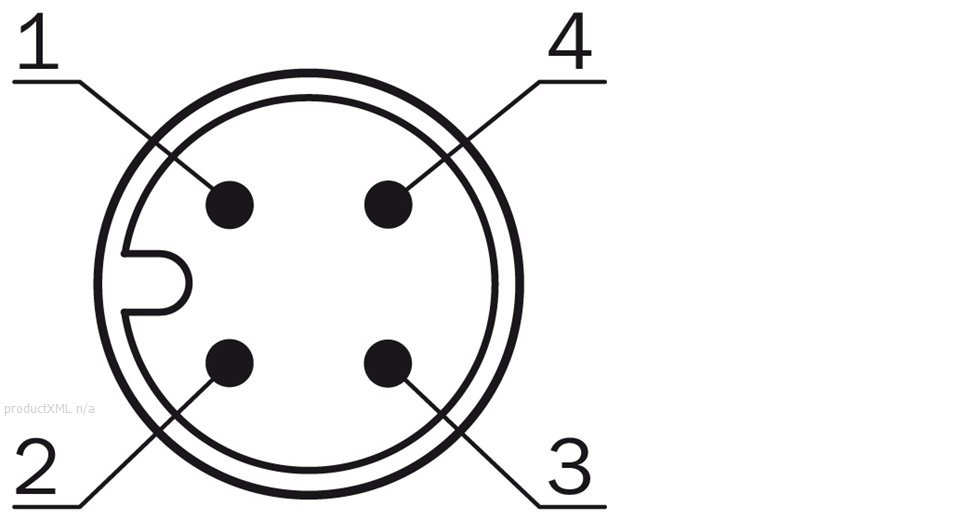

Connection type supply voltage
Connection diagram power supply
Connection type PROFIBUS OUT
Connection diagram PROFIBUS OUT
Connection type PROFIBUS IN
Connection diagramm PROFIBUS IN
Connection diagram Ethernet
  • Measuring range up to 220 m (dependent on type)
  • Numerous fieldbus interfaces
  • Pre-failure notification and diagnostic data available
  • Display with intuitive menu structure and clearly visible status LEDs
  • Small, rugged metal housing
  • 3-axis alignment bracket with quick-lock system as accessory available
  • Elongated holes for zero point adjustment when replacing devices
Артикул «Первый ZIP»:150179
Артикул производителя:1059965
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 28 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Коммерческие данные

    Масса:1,012 кг
    Страна производства:Германия

    Your benefits

    • 100,000 hours of laser service life ensures that the sensor will have a long, useful life with maximum reliability
    • Versions with integrated heating enable reliable use at ambient temperatures at up to -40°C. The TPCC cooling housing, available as an option, enables use at up to +75°C
    • The numerous interfaces offer a high degree of flexibility as well as rapid communication for maximum productivity
    • Pre-failure notification and diagnostic data for maximum plant availability
    • Small, rugged metal housing with SpeedCon™ compatible connectors ensures smooth handling - even in confined spaces
    • Alignment bracket with quick lock system ensures fast alignment and easy device replacement, reducing maintenance and mounting costs

  • Performance

    Measurement range:0.15 m ... 130 m, On reflective tape "Diamond Grade"
    Resolution:0.1 mm, 0.125 mm, 1 mm, 10 mm, 100 mm
    Repeatability 1):2 mm (at dead time 10 ms), 1 mm (at dead time 30 ms)
    Accuracy 2):± 4 mm
    Light source 3):Laser, red
    Typ. light spot size (distance):5 mm (+ 2 mm x distance in m)
    Internal measurement cycle:1 ms
    Max. movement speed:30 m/s
    Laser class:2 (EN 60825-1 / CDRH)
    Output time:Synchronous to PLC request (dependent on interfaces)
    footnote1) Statistical error 1 σ, environmental conditions constant, depending on operating mode  2) From 150 mm ... 180 mm measuring range the accuracy can reach ± 4 mm  3) Average service life of 100,000 h at TA = +25 °C

    Interfaces

    Data interface:PROFIBUS DP
    Output type 1):B (push/pull) MF1, MF2
    Multifunctional input (MF) 2):1 x MF1
    footnote1) HIGH > VS - 3 V / LOW < 2 V  2) HIGH > 12 V / LOW < 3 V

    Mechanics/electronics

    Supply voltage Vs:DC 18 V ... 30 V, limit values
    Ripple 1):5 Vpp
    Initialization time 2):Typ. 1.5 s
    Indication:6 digit 5 x 7 dot matrix display, LEDs
    Weight 3):Ca. 800 g ... 1,600 g
    Output current IA 4):≤ 100 mA
    Power consumption:At 24 V DC < 250 mA
    Connection type:Male connector, M12, SPEEDCON™ compatible
    Housing material:Aluminum/zinc die-cast
    Modulation frequency:Fix
    footnote1) May not fall short of or exceed VS tolerances  2) After loss of reflector < 40 ms  3) Without mounting bracket: approx. 800 g, with mounting bracket: approx. 1,600 g  4) Short circuit/overload protected. Max. 100 nF / 20 mH

    Ambient data

    Enclosure rating:IP 65
    Protection class:III
    Effect of air pressure:0.3 ppm/hPa
    Effect of air temperature:1 ppm/K
    Temperature drift:Typ. 0.1 mm/K
    Ambient temperature 1):Operation: -20 ... +55 °C Operation with cooling case: -20 ... +75 °C Storage: -40 ... +75 °C
    Mechanical load:Noise: EN 600 68-2-64 Shock: EN 600 68-2-27 Sine: EN 600 68-2-6
    Electromagnetic compatibility (EMC) 2):EN 61000-6-2 / EN 61000-6-4
    footnote1) Temperatures < -10 °C require warm-up time of typ. 7 minutes.  2) This is a Class A device. This device can cause radio interference in living quarters.
