Коммутаторы Industrial Ethernet SCALANCE X Siemens

Обзор



Коммутаторы являются активным сетевым оборудованием, которое распределяет потоки данных по соответствующим сетевым адресам.  SCALANCE X - новая линейка Industrial Ethernet коммутаторов SIMATIC NET. Семейство SCALANCE X составляет линейку оборудования, взаимно дополняющего друг друга для разнообразных задач автоматизации.  Следующие типы семейства SCALANCE X‑400 и X‑200 используются с SIMATIC PCS 7:

  • SCALANCE X414-3E с двумя портами Ethernet 1 Гбит/с для подключения к системной шине и OS-LAN в виде оптического кольца, включая резервирование, а также оптическими и электрическими портами Ethernet 10/100 Мбит/с. Обеспечивает максимальную пропускную способность и подходит для больших заводов с большим количеством оборудования и подсетей
  • SCALANCE X208 c 8 портами RJ45 10/100 Мбит/с для построения сетей Ethernet с линейной, звездообразной и кольцевой топологией (включая кольца на базе OSM/ESM или SCALANCE X‑400)
  • SCALANCE X204-2 с двумя оптическими и четырьмя электрическими портами Ethernet 10/100 Мбит/с, для построения сетей Ethernet с линейной, звездообразной и кольцевой топологией  (включая кольца на базе OSM/ESM или SCALANCE X‑400)

Дизайн



В контексте SIMATIC PCS 7 можно использовать следующие коммутаторы из линейки SCALANCE X:

  • SCALANCE X-000
  • SCALANCE X-100
  • SCALANCE X-200
  • SCALANCE X-200 IRT
  • SCALANCE X-300
  • SCALANCE X-400/XM‑400
  • SCALANCE X-500

Эти продуктовые линейки специфицированы для электрических и/или оптических сетей на основе линейных, звездообразных и кольцевых топологий.

Они характеризуются тем, что увеличение количества портов, модульности, гибкости и функциональности происходит с увеличением номера модели.

Конструкции коммутаторов отличаются не только среди отдельных линеек продукции, но также в пределах одной линейки, например:

  • Компактная конструкция или плоский дизайн в формате ET 200S для X-200 и X‑200 IRT
  • Компактная конструкция или стоечное исполнение для X-300

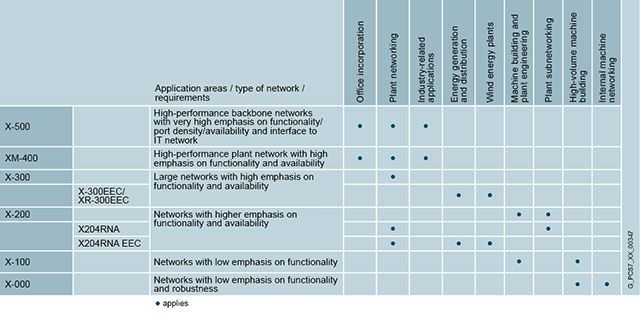

Промышленные коммутаторы Ethernet SCALANCE X: Области применения

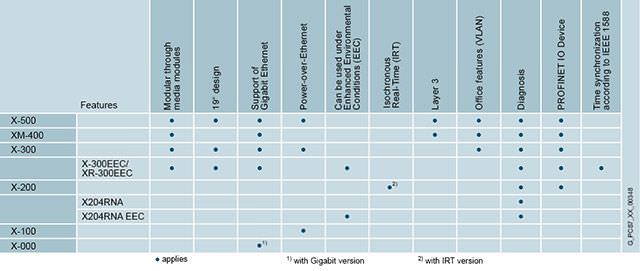

Промышленные коммутаторы Ethernet SCALANCE X: Обзор функций

Дальнейшая информация



Интструмент подбора SIMATIC NET обеспечивает Вам поддержку при выборе подходящего коммутатора Industrial Ethernet а также во время конфигурирования модульной версии:

Версия Online:
http://www.siemens.com/snst

Версия Offline:
http://www.siemens.com/snst-download
