Коммутаторы SCALANCE X-200 Siemens

Область применения

Обзор

Коммутаторы SCALANCE X-200 в компактном исполнении

С помощью продуктовой линейки коммутаторов SCALANCE X‑200 можно создавать линейные или звездообразные сетевые топологии; а также реализовывать низкостоимостные электрические или оптические кольца со скоростью передачи до 100 Mbit/s. Все коммутаторы, за исключением X208PRO, обладают функциями реконфигурирования кольца . В качестве менеджера кольца, X‑200 коммутатор отслеживает активность коммутаторов SCALANCE X, подключенных через порты кольца; производит безударное переключение на альтернативный маршрут при разрыве кольца или ошибки коммутатора на кольце.

Коммутаторы семейства SCALANCE X‑200 доступны в 2-х исполнениях:

• X-200 в надежном компактном корпусе
• XF-200 в плоском корпусе формата ET 200S

Дизайн

SCALANCE X-200 компактный корпус

Коммутаторы SCALANCE‑ X200 в компактном корпусе предназначены для установки в шкафах (исключение: X208PRO для наружной установки). Они имеют от 6 до 24 Fast Ethernet портов в следующем исполнении в зависимости от типа устройства:

Коммутаторы с электрическими и оптическими портами для мультимодового стекловолокна FOC дальностью до 5 km

• SCALANCE X204-2 для оптических линейных и кольцевых структур

  • 4 электрических RJ45 порта (10/100BaseTX)
  • 2 оптических BFOC порта (100BaseFX) для стекловолоконного мультимодового FOC
• SCALANCE X206-1 для звездообразных, линейных и кольцевых топологий с электрическими и оптическими средами передачи

  • 6 электрических RJ45 порта (10/100BaseTX)
  • 1 оптический BFOC порт (100BaseFX) для стекловолоконного мультимодового FOC
• SCALANCE X212-2 для оптических линейных или кольцевых топологий

  • 12 электрических RJ45 порта (10/100BaseTX)
  • 2 оптических BFOC порта (100BaseFX) для стекловолоконного мультимодового FOC

Коммутаторы с электрическими и оптическими портами для одномодового стекловолокна FOC дальностью до 26 km

• SCALANCE X204-2LD для оптических линейных и кольцевых структур

  • 4 электрических RJ45 порта (10/100BaseTX)
  • 2 оптических BFOC порта (100BaseFX) для стекловолоконного одномодового FOC
• SCALANCE X206-1LD для звездообразных, линейных и кольцевых топологий с электрическими и оптическими средами передачи

  • 6 электрических RJ45 порта (10/100BaseTX)
  • 1 оптический BFOC port (100BaseFX) для стекловолоконного одномодового FOC
• SCALANCE X212-2LD для оптических линейных или кольцевых топологий

  • 12 электрических RJ45 порта (10/100BaseTX)
  • 2 оптических BFOC порта (100BaseFX) для стекловолоконного одномодового FOC

Коммутаторы с электрическими портами для IE FC кабеля с IE FC RJ45 разъемом, 180/IE FC M12 разъемом PRO до 100 m; для TP патчкорда до 10 m (для электрических линейных, звездообразных или кольцевых структур)

• SCALANCE X208

  • 8 электрических RJ45 порта (10/100BaseTX)
• SCALANCE X208PRO для внешней установки

  • 8 электрических M12 порта (10/100BaseTX)
• SCALANCE X216

  • 16 электрических RJ45 порта (10/100BaseTX)
• SCALANCE X224

  • 24 электрических RJ45 порта (10/100BaseTX)

Плоский дизайн XF-200

Коммутаторы XF-200 разработаны для установки в шкафы управления. Они имеют от 4 до 8 Fast Ethernet портов в следующем исполнении в зависимости от типа устройства:

Коммутаторы с электрическими и оптическими портами для стекловолоконного мультимодового FOC дальностью до 5 km

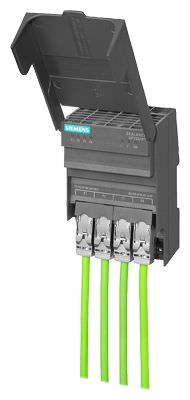

• SCALANCE XF204-2 для оптических линейных и кольцевых структур

  • 4 электрических RJ45 порта (10/100BaseTX)
  • 2 оптических BFOC порта (100BaseFX) для стекловолоконного мультимодового FOC
• SCALANCE XF206-1 для звездообразных, линейных и кольцевых топологий с электрическими и оптическими средами передачи

  • 6 электрических RJ45 портов (10/100BaseTX)
  • 1 оптический BFOC порт (100BaseFX) для стекловолоконного мультимодового FOC

Коммутаторы с электрическими портами для IE FC кабеля с IE FC RJ45 разъемом 180 до 100 m; для TP патчкорда до 10 m (для электрических линейных, звездообразных или кольцевых структур)

• SCALANCE XF204

  • 4 электрических RJ45 порта (10/100BaseTX)
• SCALANCE XF208

  • 8 электрических RJ45 портов (10/100BaseTX)

Обзор интерфейсов

Характеристики коммутаторов X‑200 компактный корпус (за исключением X208PRO)

• Надежный металлический корпус формата S7‑300, степень защиты IP30, для установки в шкафах
• Монтаж на: DIN рейку, SIMATIC S7‑300 монтажную рейку, непосредственно на стену
• Прямой или наклонный RJ45 коннектор
• Интегрированный менеджер реконфигурирования для кольцевых структур
• Резервированный 24V DC блок питания с 4-пиновым терминальным блоком
• Диагностическая информация на LEDs (питание, статус порта, передача данных, сигнальный контакт, статус резервирования)
• Длина кабеля между двумя устройствами с электрической средой передачи данных с использованием TP порта 10/100BaseTX с RJ45 разъемами (информация по коннекторам и кабелям см. в секции "Passive network components" этого каталога или в секции "Cabling systems" главы PROFINET/Industrial Ethernet каталога IK PI)

  • До 100 m с IE FCкабелем и IE FC RJ45 разъемом
  • До 10 m с TP патчкордом
• Длина сегмента кабеля с оптической средой передачи посредством 100BaseFX портов с BFOC разъемами (информация по коннекторам и кабелям см. в секции "Passive network components" этого каталога или в секции "Cabling systems" главы PROFINET/Industrial Ethernet каталога IK PI):

  • До 5 km с Industrial Ethernet стекловолоконным мультимодовым FOC
  • До 26 km с Industrial Ethernet стекловолоконным одномодовым FOC
• Разрешенная температура окружающей среды для эксплуатации всех перечисленных устройств: ‑40 to +60 °C

Отличительные характеристики коммутатора X208PRO

• Надежный корпус в формате S7-300, степень защиты IP65, наружный монтаж
• 8 PROFINET-совместимых M12 порта для подключения IE FC кабеля с IE M12 разъемами PRO или готовыми IE M12 соединительными кабелями (информация по коннекторам и кабелям см. в секции "Cabling systems" главы PROFINET/Industrial Ethernet каталога IK PI)
• Длина кабеля между устройствами до 100 m
• Без встроенных функций менеджера реконфигурирования
• Диагностическая информация на LEDs (питание, статус порта, передача данных, сигнальный контакт)
• Резервированное 24V DC питание через два M12 интерфейса
• С дополнительным блоком питания PS791‑1PRO возможно подключение к 230V AC
• Разрешенная температура окружающей среды при эксплуатации от ‑20 to +70 °C

Характеристики XF‑200

• Плоский корпус в формате ET 200S, степень защиты IP20, для установки в шкафах или ящиках
• Монтируется на стандартную DIN рейку
• Прямой или наклонный RJ45 коннектор
• Интегрированный менеджер реконфигурирования для кольцевых структур
• Резервированный 24V DC блок питания с 4-пиновым терминальным блоком
• Диагностическая информация на LEDs (питание, статус порта, передача данных, сигнальный контакт, статус резервирования)
• Длина кабеля между двумя устройствами с электрической средой передачи данных с использованием TP порта 10/100BaseTX с RJ45 разъемами (информация по коннекторам и кабелям см. в секции "Passive network components" этого каталога или в секции "Cabling systems" главы PROFINET/Industrial Ethernet каталога IK PI)

  • До 100 m с IE FC кабелем и IE FC RJ45 разъемами
  • До 10 m с TP патчкордом
• Длина сегмента кабеля с оптической средой передачи посредством 100BaseFX портов с BFOC коннекторами и Industrial Ethernet стекловолоконным мультимодовый fiber-optic кабелем до 5 km (информация по коннекторам и кабелям см. в секции "Passive network components" этого каталога или в секции "Cabling systems" главы PROFINET/Industrial Ethernet каталога IK PI)
• Разрешенная температура окружающей среды для эксплуатации всех перечисленных устройств: ‑40 to +60 °C

Технические данные

Дальнейшая информация

SIMATIC NET Selection Tool

SIMATIC NET Selection Tool помогает в выборе необходимых Industrial Ethernet коммутаторов:

Online версия:

http://www.siemens.com/snst

Offline версия:

http://www.siemens.com/snst-download
