Коммутаторы SCALANCE X-300 Siemens

Область применения

Обзор



Коммутаторы семейства SCALANCE X‑300 в стандартной версии

Электрическая и/или оптическая линейная, звездообразная или кольцевая архитектура может быть реализована с использованием линейки коммутаторов SCALANCE X‑300. Предлагаются варианты с Fast Ethernet и/илиr Gigabit Ethernet портами.

Для повышения надежности до 50 коммутаторов могут конфигурироваться в кольцевой структуре (Ethernet with fast media redundancy). Все коммутаторы семейства SCALANCE X‑300 имеют встроенную функцию менеджера кольца. В качестве менджера кольца, SCALANCE X‑300 отслеживает состояние коммутаторов на кольце; производит безударное переключение маршрута вследствии разрыва кольца или выхода из строя маршрутизатора в кольце. Два резервированных кольца могут также управляться коммутаторами SCALANCE X-300 при наличии функции standby.

Несколько узлов или подсетей могут быть электрически или оптически связаны друг с другом посредством SCALANCE X-300 в звездообразную топологию.

Коммутаторы семейства SCALANCE X‑300 доступны в нескольких исполнениях:

  • Компактный дизайн
    • Стандартная версия X‑300
    • Частично модульная версия X‑300 M
  • Шкафное исполнение: модули для установки в 19" шкафы управления
    • Стандартная версия XR‑300 M
    • PoE версия XR‑300 M PoE (Power over Ethernet)
    • EEC версия XR‑300 M EEC (Enhanced Environmental Conditions)

Дизайн

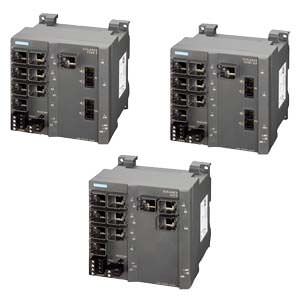

Компактное исполнение X-300, стандартная версия

Fast Ethernet и Gigabit Ethernet порты

  • SCALANCE X310
    • 3 электрических Gigabit Ethernet RJ45 портов (1000BaseTX)
    • 7 электрических Fast Ethernet RJ45 портов (10/100BaseTX)
  • SCALANCE X308-2
    • 2 оптических Gigabit Ethernet SC порта для стеклянных мультимодовых FOC (1000BaseSX) до 750 m
    • 1 электрический Gigabit Ethernet RJ45 порт (1000BaseTX)
    • 7 электрических Fast Ethernet RJ45 портов (10/100BaseTX)

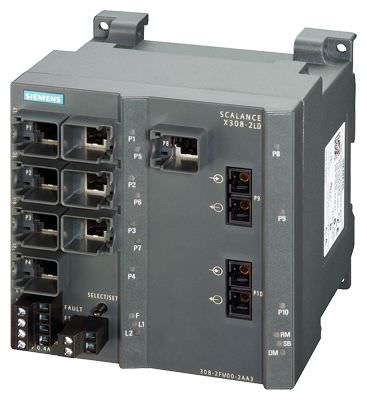

  • SCALANCE X308-2LD
    • 2 оптических Gigabit Ethernet SC порта для стеклянных одномодовых FOC (1000BaseLX) до 10 km
    • 1 электрический Gigabit Ethernet RJ45 порт (1000BaseTX)
    • 7 электрических Fast Ethernet RJ45 портов (10/100BaseTX)
  • SCALANCE X308-2LH
    • 2 оптических Gigabit Ethernet SC порта для стеклянных одномодовых FOC (1000BaseLX) до 40 km
    • 1 электрический Gigabit Ethernet RJ45 порт (1000BaseTX)
    • 7 электрических Fast Ethernet RJ45 портов (10/100BaseTX)
  • SCALANCE X308-2LH+
    • 2 оптических Gigabit Ethernet SC порта для стеклянных одномодовых FOC (1000BaseLX) до 70 km
    • 1 электрический Gigabit Ethernet RJ45 порт (1000BaseTX)
    • 7 электрических Fast Ethernet RJ45 портов (10/100BaseTX)
  • SCALANCE X307-3
    • 3 оптических Gigabit Ethernet SC порта для стеклянных мультимодовых FOC (1000BaseSX) до 750 m
    • 7 электрических Fast Ethernet RJ45 портов (10/100BaseTX)
  • SCALANCE X307-3LD
    • 3 оптических Gigabit Ethernet SC порта для стеклянных одномодовых FOC (1000BaseLX) до 10 km
    • 7 электрических Fast Ethernet RJ45 портов (10/100BaseTX)

Fast Ethernet порты

  • SCALANCE X310FE
    • 10 электрических Fast Ethernet RJ45 портов (10/100BaseTX)
  • SCALANCE X306-1LD FE
    • 6 электрических Fast Ethernet RJ45 портов (10/100BaseTX)
    • 1 оптический Fast Ethernet SC порт (100BaseFX) для стеклянных одномодовых FOC до 26 km
  • SCALANCE X320-1FE
    • 20 электрических Fast Ethernet RJ45 портов (10/100BaseTX)
    • 1 оптический Fast Ethernet SC порт (100BaseFX) для стеклянных мультимодовых FOC до 5 km
  • SCALANCE X320-3LD FE
    • 20 электрических Fast Ethernet RJ45 портов (10/100BaseTX)
    • 1 оптический Fast Ethernet SC порт (100BaseFX) для стеклянных мультимодовых FOC до 5 km
    • 2 оптических Fast Ethernet SC порта (100BaseFX) для стеклянных одномодовых FOC до 26 km

Компактное исполнение X-300, частично модульная версия

Gigabit Ethernet порты

  • SCALANCE X308-2M
    • 4 электрических Gigabit Ethernet RJ45 порта (1000BaseTX)
    • 2 слота для 2-портовых модулей сред 10/100/1000 Mbit/s, электрических или оптических

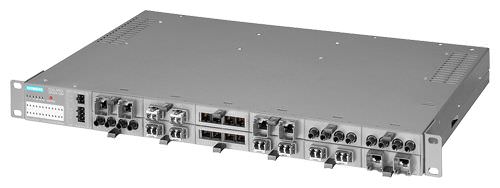

Шкафное исполнение (модульное) XR-300, стандартная версия

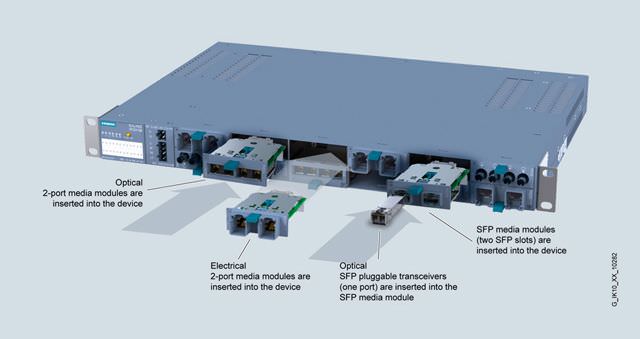

Модульное стандартное устройство SCALANCE XR-300 имеет 12 слотов для 2‑портовых модулей сред (электрических или оптических):

  • SCALANCE XR324-12M (подключение кабелей питания и обмена данными с лицевой/задней панели)
    от блоков питания 1 x 24V DC или 1 x 110 - 230V AC

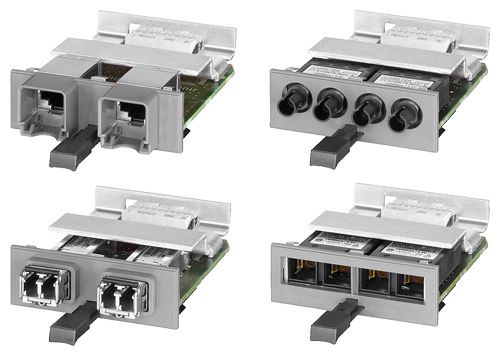

    • 12 слотов для 2-портовых модулей сред 10/100/1000 Mbit/s, электрических или оптических

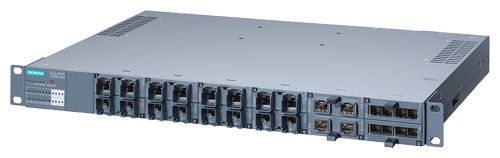

Шкафное исполнение (модульное) XR-300, PoE версия

Частично модульный SCALANCE XR-300 PoE имеет16 встроенных электрических RJ45 портов (10/100/1000 Mbit/s), 8 из которых с функцией PoE. Дополнительно он имеет 4 слота для расширения 2‑портовыми модулями сред (электрических или оптических):

  • SCALANCE XR324-4M PoE (подключение кабелей питания и обмена данными с лицевой/задней панели)
    от блока питания 1 x 24V DC
    • 16 электрических Gigabit Ethernet RJ45 портов (1000BaseTX)
    • 4 слота для 2-портовых модулей сред 10/100/1000 Mbit/s, электрических или оптических

Шкафное исполнение (модульное) XR-300, EEC версия

Частично модульный SCALANCE XR-300 EEC имеет 16 встроенных электрических RJ45 портов (10/100/1000 Mbit/s), а также 4 слота для 2‑портовых модулей сред (электрических или оптических).

  • SCALANCE XR324-4M EEC (подключение кабелей данных с лицевой/задней панели)
    питание 24V DC или 100 - 240V AC/60 до 250V DC, обычное (1 x) или резервированное (2 x)
    • 16 электрических Gigabit Ethernet RJ45 портов (1000BaseTX)
    • 4 слота для 2-портовых модулей сред 10/100/1000 Mbit/s, электрических или оптических

Обзор интерфейсов

Тип модуля

встроенных порты, тип и количество

Количество слотовых портов

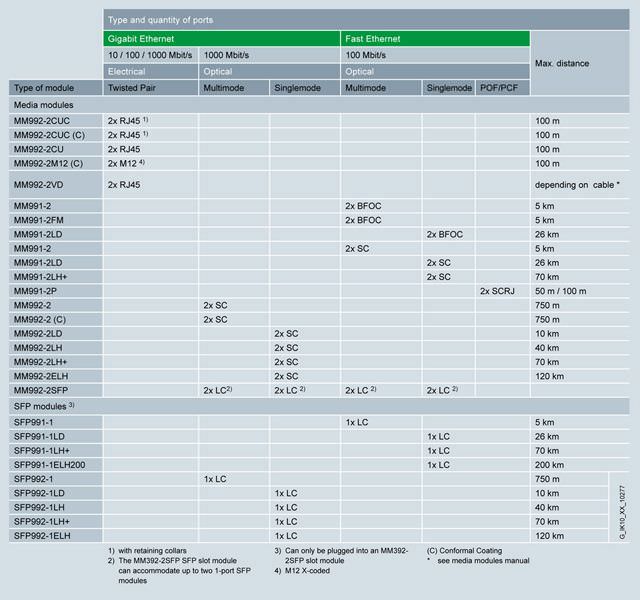

(порт types, see table Overview of media modules)



Gigabit Ethernet 1000 Mbit/s

Fast Ethernet 100 Mbit/s



электрических (TP)

оптических (FO)

электрических (TP)

оптических (FO)



RJ45 socket

SC socket

RJ45 socket

SC socket



X-300 компактное исполнение



X320-1FE

–

–

20

1 (мультимод) до 5 km

–

X320-3LD FE

–

–

20

1 (мультимод) до 5 km
и 2 (одномод) до 26 km

–

X310

3

–

7

–

–

X310FE

–

–

10

–

–

X308-2

1

2 (мультимод) до 750 m

7

–

–

X308-2LD

1

2 (одномод) до 10 km

7

–

–

X308-2LH

1

2 (одномод) до 40 km

7

–

–

X308-2LH+

1

2 (одномод) до 70 km

7

–

–

X307-3

–

3 (мультимод) до 750 m

7

–

–

X307-3LD

–

3 (одномод) до 10 km

7

–

–

X-306-1LD FE

–

–

6

1 (одномод) до 26 km

–

X-308-2M

4

–

–

–

4 (2 x 2)

Rack design XR-300



XR324-12M

–

–

–

–

24 (12 x 2)

XR324-4M PoE

16 (включая 8 PoE)

–

–

–

8 (4 x 2)

XR324-4M EEC

16

–

–

–

8 (4 x 2)



Сетевая конфигурация

При конфигурации сети необходимо учитывать следующие ограничения:

Сетевая конфигурация X-300 компактного исполнения

  • Максимальная длина кабеля между двумя модулями для мультимодовых оптоволоконных проводников:
    • 5 km при 100 Mbit/s
    • 750 m при 1 Gbit/s
  • Максимальная длина кабеля между двумя модулями для одномодовых оптоволоконных проводников:
    • 26 km при 100 Mbit/s
    • 10 to 70 km при 1 Gbit/s
  • Максимальная длина кабеля TP между двумя SCALANCE X:
    • Max. 100 m с IE FC кабелем 2x2 и IE FC RJ45 Plug 180
    • Max. 100 m при 1 Gbit/s с IE FC стандартным кабелем 4x2 (90 m), IE FC RJ45 модульная розетка и патчкабель (10 m)
    • Max. 10 m с использованием TP патчкорда

Сетевая конфигурация XR-300 шкафного исполнения

  • Максимальная длина кабеля между двумя модулями для мультимодовых оптоволоконных проводников:
    • 5 km при 100 Mbit/s
    • 750 m при 1 Gbit/s
  • Максимальная длина кабеля между двумя модулями для одномодовых оптоволоконных проводников:
    • от 26 km до 70 km при 100 Mbit/s
    • от 10 до 120 km при 1 Gbit/s
  • Максимальная длина кабеля TP между двумя SCALANCE X:
    • Max. 100 m с IE FC кабелем 2x2 и IE FC RJ45 Plug 180
    • Max. 100 m при 1 Gbit/s с IE FC стандартным кабелем 4x2 (90 m), IE FC RJ45 модульной розеткой и патчкабелем (10 m)
    • Max. 10 m при использовании TP патчкорда

Характеристики X-300 компактного исполнения

  • Надежный металлический корпус формата S7‑300, степень защиты IP30, для установки в шкафы управления
  • Возможности монтажа: DIN рейка, SIMATIC S7‑300 монтажная рейка, настенный монтаж
  • Резервированное подключение 24V DC посредством 4-пинового терминального блока
  • Подключение сигнального контакта через 2‑пиновый терминальный блок
  • Диагностическая информация на LEDs (питание, статус порта и режим работы, входное напряжение, состояние сигнального контакта, маска заданных условий, функция менеджера кольца, standby функция)
  • Длина кабеля между двумя устройствами с электрическими TP портами 10/100BaseTX с RJ45 разъемами (автоматическое определение скорости обмена):
    • до 100 m с IE FC кабелем и IE FC RJ45 plugs (см. секцию "Passive network components" этого каталога или секцию "Cabling technology" в секции PROFINET/Industrial Ethernet каталога IK PI)
    • до 10 m с TP патчкордом (см. секцию "Passive network components" в каталоге IK PI)
  • Длина кабеля между двумя устройствами с электрическими TP портами 1000BaseTX с RJ45 разъемами (автоматическое определение скорости обмена (10, 100 или 1000 Mbit/s), в соответствии с типом кабеля (см. секцию "Passive network components" этого каталога или секцию "Cabling technology" в секции PROFINET/Industrial Ethernet каталога IK PI):
    • до 100 m посредством IE FC кабеля 2x2 для 100 Mbit/s с IE FC RJ45 Plug 180
    • до 100 m посредством IE FC кабеля 4x2 для 1000 Mbit/s с IE FC RJ45 модульной розеткой и TP патчкордом
    • до 100 m посредством IE FC кабеля 4x2 для 1000 Mbit/s с IE FC RJ45 Plug 4x2
  • Длина кабеля между двумя устройствами с оптической средой передачи:
    • до 750 m посредством 1000BaseSX портов (1 000 Mbit/s) и Industrial Ethernet стеклянных мультимодовых FOC (см. секцию "Passive network components" этого каталога или секцию "Cabling technology" в секции PROFINET/Industrial Ethernet каталога IK PI)
    • до 10 km посредством 1000BaseLX портов (1 000 Mbit/s) и Industrial Ethernet стеклянных одномодовых FOC (см. секцию "Cabling technology"в секции PROFINET/Industrial Ethernet каталога IK PI)
    • до 40 km посредством 1000BaseLX портов (1 000 Mbit/s) и Industrial Ethernet стеклянных одномодовых FOC (см. секцию "Cabling technology"в секции PROFINET/Industrial Ethernet каталога IK PI)
    • до 70 km посредством 1000BaseLX портов (1 000 Mbit/s) и Industrial Ethernet стеклянных одномодовых FOC (см. секцию "Cabling technology"в секции PROFINET/Industrial Ethernet каталога IK PI)
  • Коммутаторы с идентификацией LH/LH+ позволяют организовывать очень большие гигабитные кольца:
    • Сети до 2 000 km (кольцо с max. 50 X308-2LH) или 3 500 km (кольцо с 50 X308-2LH+)
    • Резервированные кольца (standby redundancy) до 40 km (X308-2LH) или 70 km (X-308-2LH+)
  • Встроенный менеджер кольца для кольцевых структур
  • Интегрированная функция standby для пары резервированных колец
  • Эксплуатация при температуре окружающей среды:
    • от -40 до +70 °C (X308-2M)
    • от -10 до +60 °C (X308-2, X307-3)
    • от -40 до +60 °C (X310, X310 FE, X308‑2LD, X308‑2LH, X308‑2LH+, X307‑3LD, X306‑1LD FE, X320‑1FE, X320‑3LD FE)

Характеристики XR-300 шкафного исполнения

SCALANCE XR-300 с коннекторами на задней панели

Стандартная версия

  • Модульный коммутатор в металлическом корпусе, степень защиты IP20, оптимален для утановки в 19" шкафы
  • до 24 электрических и/или оптических интерфейса (10/100/1000 Mbit/s) включая до 12 электрических и/или оптических 2-портовых модулей сред (назначения в базовом устройстве свободновыбираемые)
  • Подключение кабелей данных с лицевой или задней панели
  • Модуль питания (1 x 24V DC или 1 x 110 to 230V AC)
  • Резервированное подключение 24V DC посредством 4-пинового терминального блока
  • Подвод питания 230V AC посредством 3-пинового терминального блока
  • Подключение сигнального контакта посредством 2‑пинового терминального блока
  • SELECT/SET кнопка для выбора сигнального контакта на устройстве
  • Диагностическая информация на LEDs (питание, статус порта и режим работы, входное напряжение, состояние сигнального контакта, маска заданных условий, функция менеджера кольца, standby функция)
  • Консольный порт (последовательный интерфейс) для локальной конфигурации/диагностики (RJ11 кабелем к RS232, 9-pin, включен в комплект поставки)
  • 12 слотов для электрических или оптических 2‑портовых модулей сред для мультимодовых или одномодовых подключений;
  • Gigabit Ethernet (1000 Mbit/s) для всех 24 портов; разделение на три группы по 8 портов в каждой (Gigabit Ethernet Blocking);
  • Все электрические Ethernet интерфейсы поддерживают 10/100/1000 Mbit/s, все оптические Ethernet интерфейсы поддерживают 100 или 1000 Mbit/s
  • Встроенный менеджер кольца для кольцевых топологий
  • Интегрированная функция standby для пары резервированных колец
  • Эксплуатация при температуре окружающей среды от ‑40 to +70 °C

PoE версия

  • Модульный коммутатор в металлическом корпусе, степень защиты IP20, оптимален для утановки в 19" шкафы
  • до 24 электрических и/или оптических интерфейсов (10/100/1000 Mbit/s) в форме
    • 16 встроенных RJ45 порты, 8 из которых с функцией PoE
    • до 4 электрических и/или оптических 2-портовых модулей сред
  • Вывод питания на фрональной или задней панели
  • Стандартный модуль питания (24V DC)
  • Резервированное подключение 24V DC посредством 4-пинового терминального блока
  • Подключение сигнального контакта посредством 2‑пинового терминального блока
  • SELECT/SET кнопка для выбора сигнального контакта на устройстве
  • Диагностическая информация на LEDs (питание, состояние порта, передача данных, входное напряжение, сигнальный контакт)
  • Консольный порт (последовательный интерфейс) для локальной конфигурации/диагностики (RJ11 кабелем к RS232, 9-pin, включен в комплект поставки)
  • 4 слота для электрических или оптических 2‑портовых модулей сред для мультимодовых или одномодовых подключений;
  • Gigabit Ethernet (1000 Mbit/s) для всех 24 портов; разделение на три группы по 8 портов в каждой (Gigabit Ethernet Blocking);
  • Все электрические Ethernet интерфейсы поддерживают 10/100/1000 Mbit/s, все оптические Ethernet интерфейсы поддерживают 100 или 1000 Mbit/s
  • Встроенный менеджер кольца для кольцевых топологий
  • Интегрированная функция standby для пары резервированных колец
  • Эксплуатация при температуре окружающей среды от ‑40 to +60 °C

EEC версия

  • Модульный коммутатор в металлическом корпусе, степень защиты IP20, оптимален для утановки в 19" шкафы
  • до 24 электрических и/или оптических интерфейсов (10/100/1000 Mbit/s) в форме
    • 16 встроенных RJ45 портов
    • до 4 электрических и/или оптических 2-портовых модулей сред
  • Вывод питания на фрональной или задней панели
  • Блок питания стандартной (1 x 24V DC или 1 x 100 до 240V AC/60 до 250V DC) или резервированной версиях (2 x 24V DC или 2 x 100 до 240V AC/60 до 250V DC)
  • Резервированное подключение 24V DC посредством 4-пинового терминального блока
  • Подключение 230V AC посредством 3-пинового терминального блока
  • Подключение сигнального контакта посредством 2‑пинового терминального блока
  • SELECT/SET кнопка для выбора сигнального контакта на устройстве
  • Диагностическая информация на LEDs (питание, состояние порта, передача данных, входное напряжение, сигнальный контакт)
  • Консольный порт (последовательный интерфейс) для локальной конфигурации/диагностики (RJ11 кабелем к RS232, 9-pin, включен в комплект поставки)
  • 4 слота для электрических или оптических 2‑портовых модулей сред для мультимодовых или одномодовых подключений;
  • Gigabit Ethernet (1000 Mbit/s) для всех 24 портов; разделение на три группы по 8 портов в каждой (Gigabit Ethernet Blocking);
  • Все электрические Ethernet интерфейсы поддерживают 10/100/1000 Mbit/s, все оптические Ethernet интерфейсы поддерживают 100 или 1000 Mbit/s
  • Встроенный менеджер кольца для кольцевых топологий
  • Интегрированная функция standby для пары резервированных колец
  • Эксплуатация при температуре окружающей среды от ‑40 to +70 °C

Модули сред для SCALANCE X-300/XR-300

Использование 2-портовых модулей сред (электрических или оптических) позволяет:

  • Расширение сети последующей установкой дополнительных модулей сред в свободные слоты
  • Смена среды передачи (например, замена медных кабелей на оптические, или мультимодовые на одномодовые FOC)

Версии модулей сред

Обзор модулей сред для SCALANCE X-300

Электрические модули сред с 2 x 10/100/1000 Mbit/s RJ45 портами

  • MM992-2CUC (retaining sleeve)
  • MM992-2CU without retaining sleeve

Оптические модули сред с 2 x 100 Mbit/s BFOC портами

  • MM991-2
    мультимодовые, стеклянные, до 5 km
  • MM991-2LD
    одномодовые, стеклянные, до 26 km

Оптические модули сред с 2 x 100 Mbit/s SC портами

  • MM991-2
    мультимодовые, стеклянные, до 5 km
  • MM991-2LD
    одномодовые, стеклянные, до 26 km
  • MM991-2LH+
    одномодовые, стеклянные, до 70 km

Оптические модули сред с 2 x 1000 Mbit/s SC портами

  • MM992-2
    мультимодовые, стеклянные, до 750 m
  • MM992-2LD
    одномодовые, стеклянные, до 10 km
  • MM992-2LH
    одномодовые, стеклянные, до 40 km
  • MM992-2LH+
    одномодовые, стеклянные, до 70 km
  • MM992-2ELH
    одномодовые, стеклянные, до 120 km

Оптические модули сред с 2 x 100/1000 Mbit/s для SFP вставляемых передатчиков

  • MM992-2SFP
    для SFP plug-in transceivers с 1 x 100 Mbit/s или 1 x 1000 Mbit/s мультимодовых или одномодовых, стеклянных

SFP plug-in transceiver для MM992-2SFP модулей сред

Следующие SFP plug-in transceivers (Small Form-factor Pluggable) могут использоваться только с SFP модулем сред MM992-2SFP.

Оптический SFP pluggable transceivers с 1 x 100 Mbit/s LC портом

  • SFP991-1
    мультимодовые, стеклянные, до 5 km
  • SFP991-1LD
    одномодовые, стеклянные, до 26 km
  • SFP991-1LH+
    одномодовые, стеклянные, до 70 km

Оптический SFP pluggable transceivers с 1 x 1000 Mbit/s LC портом

  • SFP992-1
    мультимодове, стеклянные, до 750 m
  • SFP992-1LD
    одномодовые, стеклянные, до 10 km
  • SFP992-1LH
    одномодовые, стеклянные, до 40 km
  • SFP992-1LH+
    одномодовые, стеклянные, до 70 km
  • SFP992-1ELH
    одномодовые, стеклянные, до 120 km

Технические данные

Дальнейшая информация



SIMATIC NET Selection Tool

SIMATIC NET Selection Tool помогает в выборе необходимых Industrial Ethernet коммутаторов:

Online версия:

http://www.siemens.com/snst

Offline версия:

http://www.siemens.com/snst-download
