FastConnect Siemens

Область применения

Разъемы

Разъемы, которые можно применять для различных скоростей передачи данных 10/100 Мбит/с или 1000 Мбит/с:

• Штекер IE FC RJ45 Plug 2×2 90/180 (10/100 Мбит/с) совместно с 4-жильными (2×2) кабелями для быстрого монтажа IE FC;
• Штекер IE FC RJ45 Plug 4×2 180 (10/100/1000 Мбит/с) совместно с 8-жильными (4×2) кабелями для быстрого монтажа IE FC;
• Розетка IE FC Outlet RJ45 (10/100 Мбит/с) совместно с 4-жильными (2x2) кабелями для быстрого монтажа IE FC;
• Розетка IE FC RJ45 Modular Outlet (10/100/1000 Мбит/с) совместно с 8-жильными (4x2) кабелями для быстрого монтажа IE FC.

Следующая таблица содержит обзор различных типов электических портов коммутаторов, поддерживаемые ими скорости передачи данных, а также используемые с ними стандартные кабели IE FC TP и разъемы IE FC для быстрого монтажа. В дополнение к стандартным кабелям IE FC TP, в каталоге IK PI можно найти кабели IE FC TP со специальными характеристиками.

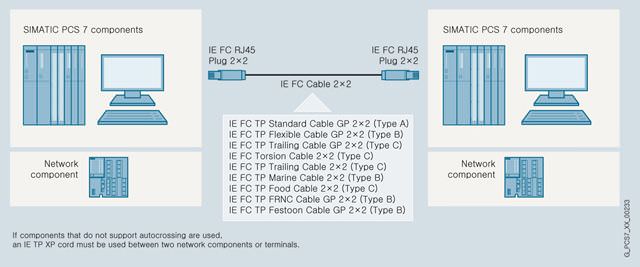

Использование кабелей для быстрого монтажа FastConnect 2×2 с штекером IE FC RJ45 Plug 2×2

Штекер IE FC RJ45 Plug 2×2

Штекер IE FC RJ45 Plugs 2×2 подходит для простого и быстрого монтажа по месту 4-жильной (2×2) витой пары (twisted pair, TP) для монтажных кабелей FastConnect (для быстрого подключения) и представляет собой идеальное решение для монтажа Industrial Ethernet соединений для скоростей передачи данных до 100 Мбит/с. Их можно использовать для выполнения подключения точка-к-точке без использования готовых патч-кордов между двумя терминальными модулями/сетевыми компонентами на расстояниях до 100м. Поскольку штекер IE FC RJ45 Plugs 2×2 не имеет частей, которые могут быть утеряны, возможен также монтаж в тяжелых условиях. В качестве альтернативы стандартному кабелю для быстрого монтажа IE FC TP, изображенного на рисунке, можно использовать кабели, представленные в каталоге IK PI, раздел "Industrial Ethernet", подраздел "Cabling systems".

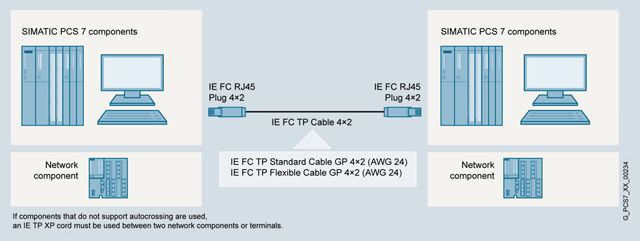

Использование кабелей для быстрого монтажа FastConnect 4×2 с штекером IE FC RJ45 Plug 4×2

Штекер IE FC RJ45 Plug 4×2

Штекер IE FC RJ45 Plugs 4×2 с углом отвода 180° исключительно подходит для простого и быстрого монтажа по месту для 8-жильных (4×2) витых пар (TP) монтажных кабелей FastConnect (AWG 24) на сетевых компонентах или терминальном оборудовании. При использовании стандартного кабеля для быстрого монтажа IE FC TP Standard Cable, можно выполнять непрерывные Ethernet соединения 10/100/1000 Мбит/с на расстояния до 90 м без использования патч-кордов. Также можно использовать разделенные кабели, соединив подходящий и отходящий кабели посредством разъема. В качестве альтернативы стандартному кабелю для быстрого монтажа IE FC TP Standard Cable, изображенному на рисунках, на дистанциях до 60 м можно использовать гибкий кабель для быстрого монтажа IE FC Flexible Cable (дополнительную информацию можно найти в каталоге IK PI, раздел "Industrial Ethernet", подраздел "Cabling systems").

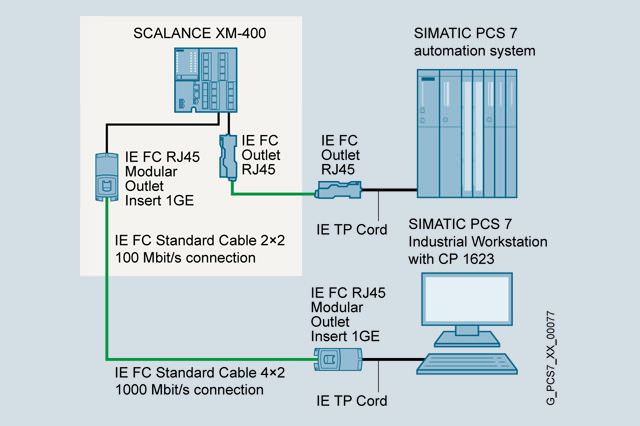

Пример конфигурации с использованием розеток типа IE FC RJ45 Modular Outlet и типа IE FC Outlet RJ45

Розетки IE FC Outlet RJ45 и IE FC RJ45 Modular Outlet

Алтернативы для перехода от RJ45 к системе врезного контакта:

• Розетка IE FC Outlet RJ45 для 4-жильных TP (2×2) IE FC кабелей для быстрого монтажа и скоростей передачи данных до 100 Мбит/с
• Розетка IE FC RJ45 Modular Outlet для 8-жильных TP (4×2) IE FC кабелей для быстрого монтажа и скоростей передачи данных до 1000 Мбит/с.

Последняя имеет преимущество в том, что при переходе от 100 Мбит/с до 1000 Мбит/с можно использовать существующий проложенный кабель. Необходимо только заменить розетку с гнездами типа 2FE на розетку с гнездом 1GE. В противоположность штекерам, для подключения к сетевым компонентам или терминалам данных для каждой розетки дополнительно требуется RJ45 патч-корд (TP Cord).

Детальная информация по розеткам для быстрого монтажа FastConnect Outlets и доступным патч-кордам TP cords может быть найдена в каталоге IK PI и в Industry Mall или в CA 01 в разделе "Industrial Communication".

Последующая информация по сетевым структурам представлена в руководстве по сетям с применением кабеля "витая пара" и оптоволоконным сетям (TP and fiber-optic networks).

Обзор

Industrial Ethernet FastConnect (IE FC) - система быстрой сборки с прорезанием изоляции позволяет выполнять простую сборку и подключение 4 и 8-жильных IE FC кабелей. Используя инструмент для снятия изоляции FC Stripping Tool, становится возможным снятие наружной оболочки и плетеного экрана кабеля IE FC за одно действие. Подготовленный таким образом кабель в последствии соединяется с контактами разъема.

Дизайн

Штекеры IE FC RJ45 Plugs 4×2 и 2×2

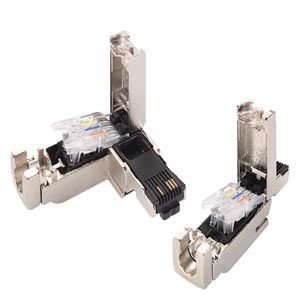

Штекер IE FC RJ45 Plug 2×2 с углом отвода кабеля 90° (слева) и с углом отвода 180° (справа)

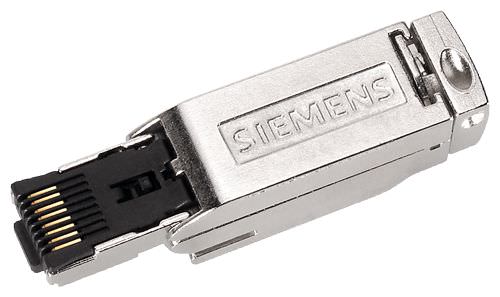

Штекер IE FC RJ45 Plug 4×2 с углом отвода кабеля 180°

В противоположность штекеру IE FC RJ45 Plug 4×2, который имеет только угол отвода кабеля 180°, штекер IE FC RJ45 Plug 2×2 также доступен в исполнении с углом отвода кабеля 90° (прямой угол).

Все штекеры IE FC RJ45 Plug имеют прочный металлический корпус промышленного исполнения со встроенным кабельным зажимом для снятия натяжения с контактов, который обеспечивает оптимальную защиту от электромагнитных помех для передачи данных. Встроенные контакты с прорезанием изоляции позволяют простое, безошибочное подключение различных типов кабелей для быстрого монтажа FC. После ввода подготовленных концов кабелей в поднятый контактный элемент с цилиндрическими отверстиями, контактный элемент прижимается для обеспечения надежного контакта проводников.

При открытом корпусе штекера цветные метки идентифицируют правильное подключение жил кабеля. Прозрачный пластиковый корпус контактного элемента позволяет проводить визуальный контроль подключений.

Благодаря своему компактному размеру, штекеры IE FC RJ45 Plug могут использоваться в устройствах как с одиночными так и с несколькими вплотную расположенными гнездами.

Соответствующие защитные выступы на терминальном оборудовании, например, на устройствах семейства SCALANCE X и SCALANCE S, обеспечивают дополнительную защиту подключения разъема от растяжений и изгибов.

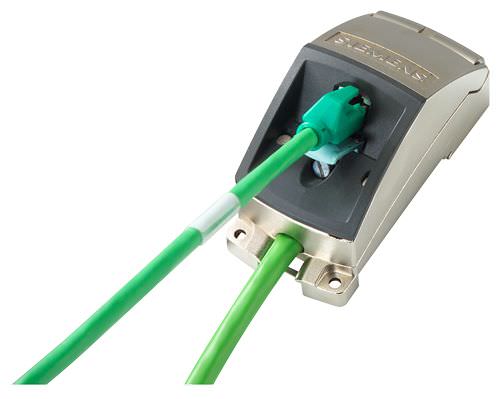

Розетка IE FC RJ modular outlet с гнездом 1GE

Розетка IE FC RJ45 Modular Outlet

Розетка IE FC RJ45 Modular Outlet (базовый модуль) предназначена для работы на скоростях передачи данных до 1000 Мбит/с, имеет прочный металлический корпус со степенью защиты IP40 и подходит для установки на DIN-рейку, а также для настенного монтажа. Она имеет 8 отверстий в прижимном контактном элементе для подключения 8-жильных монтажных кабелей Industrial Ethernet FC (AWG 22) и гнездо для внешнего подключения, напрмер:

• Розетка IE FC RJ45 Modular Outlet Insert 2FE с 2 гнездами RJ45 на 100 Мбит/с;
• Розетка IE FC RJ45 Modular Outlet Insert 1GE с 1 гнездом RJ45 на 1000 Мбит/с;
• Розетка IE FC RJ45 Modular Outlet Power с 1 гнездом RJ45 на 100 Мбит/с и 1 подключением 24 V DC (для получения дополнительной информации смотрите раздел "Промышленные беспроводные сети (IWLAN)".
