Волоконная оптика Siemens

Обзор



Оптические кабели

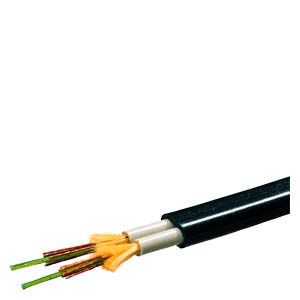

Для построения оптических сетей IndustrialEthernet в SIMATIC PCS7 применяются стеклянные волоконно-оптиче­ские кабели для внутренней и наружной прокладки, а также прокладки в земле. Кабели поставляются готовыми к приме­нению отрезками фиксированной длины с установленными соединителями 2 x 2 BFOC или  2 x 2 SC.

Кабели с разъемами 2 x 2 SC требуются для сетей со скоростью передачи данных до 1000 Мбит/сек., то есть для применения со SCALANCE X414‑3E и MM492‑2.

Коммутатор

Тип порта

Скорость передачи данных

Максимальная длина кабеля

Тип кабеля

Толщина жилы

Соединители

X414‑3E + MM492-2

1000BaseSX

1,000 Мбит/сек.

750 м

FO Standard Cable

50/125 µm

2 x 2 SC

X414‑3E + MM491‑2, X204‑2, OSM

100BaseFX

10/100 Мбит/сек.

3,000 м

FIBER OPTIC standard cable

62.5/125 µm

2 x 2 BFOC (ST)





Дальнейшая информация



Доступны следующие типы соединителей для волоконно-оптических кабелей или терминального оборудования:

Тип оптического соединителя

Описание



BFOC коннектор = ST (stick and twist)

BFOC коннекторы имеет байонетное крепление для стеклянного волоконно-оптического кабеля. Они подходят для одномодового и многомодового оптоволокна.



SC коннектор

SC коннекторы являются стандартными коннекторами для стеклянных оптоволоконных кабелей. SC коннекторы идут обычно в спаренной версии. Однако, их можно использовать как одиночные, разделив их изолированные части.



SC RJ коннекторы

SC RJ - самые компактные из сдвоенных SC коннекторов.
