Дискретные электронные модули Siemens

Обзор


  • 2- и 4-канальные модули для станции ET 200S.
  • Установка на терминальные модули TM-E, механическая кодировка модулей.
  • Варианты High Feature с расширенным набором диагностических функций.
  • “Горячая” замена модулей.
  • F-модуль ввода дискретных сигналов 4/8 F-DI PROFIsafe.
  • F-модуль вывода дискретных сигналов 4 F-DO PROFIsafe, =24В/2А.
  • Гальваническое разделение с внутренней шиной станции.





Дизайн



Возможные комбинации терминальных модулей TM-E и цифровых модулей



Терминальные модули TM-E для электронных модулей

Контакты по винт

Заказной номер 6ES7 193...

15S26-A1

…4CA40-0AA0

15S24-A1

…4CA20-0AA0

15S24-01

…4CB20-0AA0

15S23-01

…4CB00-0AA0

15S24-AT

…4CL20-0AA0

30S44-01

…4CG20-0AA0

30S46-A1

…4CF40-0AA0

Зажимные контакты:

Заказной номер 6ES7 193...

15C26-A1

…4CA50-0AA0

15C24-A1

…4CA30-0AA0

15C24-01

…4CB30-0AA0

15C23-01

…4CB10-0AA0

15C24-AT

…4CL30-0AA0

30C44-01

…4CG30-0AA0

30C46-A1

…4CF50-0AA0

Fast Connect

Заказной номер 6ES7 193...

15N26-A1

…4CA80-0AA0

15N24-A1

…4CA70-0AA0

15N24-01

…4CB70-0AA0

15N23-01

…4CB60-0AA0

-

-

-

Электронные модули















2DI 24 V DC Standard

2DI 24 V DC High Feature

4DI 24 V DC Standard

4DI 24 V DC High Feature

•

•

•

•







4DI 24 … 48 V AC/DC High Feature

•

•

•

•







4 DI NAMUR

•

•

•

•







2DI 120 V AC Standard

•

•

•

•







2DI 230 V AC Standard

•

•

•

•

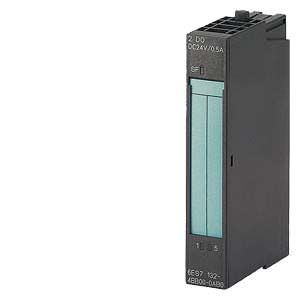

2 DO 24 V DC/0.5 A Standard

2 DO 24 V DC/0.5 A High Feature

4 DO 24 V DC/0.5 A Standard

•

•

•

•







2 DO 24 V DC/2 A Standard

2 DO 24 V DC/2 A High Feature

4 DO 24 V DC/2 A Standard

•

•

•

•







2 DO 24 … 230 V AC/2 A

•

•

•

•







2RO, 24 … 120 V DC/5 A, 24 … 230 V AC/5 A

2RO, 24 … 48 V DC/5 A, 24 … 230 V AC/5 A

•

•

•

•







4/8 failsafe DI 24 V DC1)











•

•

4 failsafe DO 24 V DC/2 A1)











•

•

Резервный (ширина 15 мм)

•

•

•

•

•





Резервный (ширина 30 мм)











•

•



1) См. руководство "ET 200S failsafe modules" в пакете документации "S7 F Systems" и "S7 Distributed Safety"
