SIMATIC Safety Matrix может использоваться в дополнение к CFC и является инновационным средством построения безопасных приложений, которая может использоваться не только для конфигурации таких приложений, но также и для функций управления и обслуживания. Инструмент, который основан на причинно-следственной матрице (cause & effect matrix), идеально подходит для процессов, где заданные состояния требуют специальных реакций системы безопасности.

Использование SIMATIC Safety Matrix подразумевает, что программирование логики безопасности не только значительно проще и удобнее, но также и намного быстрее, чем в традиционной среде. Во время анализа рисков разработчик системы может назначить точно определенные реакции (effects) на события (causes), которые могут произойти во время процесса.

Дизайн

В контексте SIMATIC PCS 7, предлагаются следующие индивидуальные продукты для SIMATIC Safety Matrix:

Safety Matrix Tool

для создания, конфигурирования, компилирования и загрузки Safety Matrix, равно как и для управления и наблюдения в SIMATIC PCS 7 Engineering System.

Приложение охватывает все фазы применений, от анализа до реализации и в период эксплуатации.

Safety Matrix Editor

для создания, конфигурирования, отладки и документирования Safety Matrix логики на внешнем компьютере, независимом от Engineering System (может использоваться как дополнение к Safety Matrix Tool).

Приложение удобно для планировании и конфигурировании в стадиях анализа и выполнения.

Safety Matrix Viewer для SIMATIC PCS 7

для SIMATIC PCS 7 Operator System; для управления и наблюдения за SIMATIC Safety Matrix в фазе эксплуатации (компонент пакета  SIMATIC PCS 7 Safety Matrix OS packages; для создания заказных данных, см секцию  "SIMATIC PCS 7 Safety Packages").

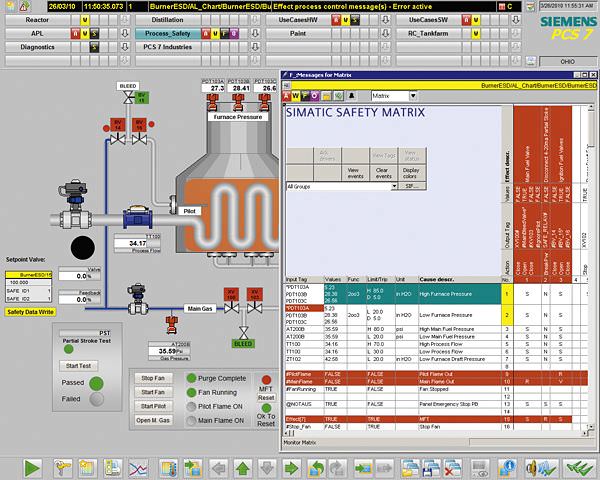

Используя Safety Matrix Viewer, Вы можете управлять и контролировать SIMATIC Safety Matrix с SIMATIC PCS 7 OS одноместной станции или SIMATIC PCS 7 OS клиента.

Safety Matrix Editor предлагает такие инструменты, как создание, обработку и отладку Safety Matrix вне системы разработки SIMATIC PCS 7. Safety Matrix Editor может устанавливаться на системы с Windows XP Professional/Server 2003 или Windows 2000 Professional/2000 Server . Однако, генерация связанной с безопасностью CFC программы,  так же как компиляции и загрузка в систему автоматизации возможна только с Safety Matrix Tool на SIMATIC PCS 7 инженерной станции.

Функции

Safety Matrix: пересечения определяют события и реакции на них

Конфигурация аналоговых или цифровых событий и реакций на них

Матричная таблица сопоставима с программой обработки таблиц, и разработчик вводит сначала возможные события процесса (входы) в горизонтальные линии, затем формирует их тип и число, логические связи, возможные задержки и блокировки, любые возможные ошибки. Реакции на специфические события (выходы) определяются в вертикальных колонках.

События и реакции связываются простым щелчком на ячейке в месте пересечения линии и колонки. Используя эти данные, SIMATIC Safety Matrix автоматически производит сложные, связанные с безопасностью программы CFC. Никаких специальных программных знаний не требуется от инженера по конфигурации, и он может полностью сконцентрироваться на реализации требований системы безопасности процесса.

Особенности

Преимущества использования SIMATIC Safety Matrix в фазе выполнения:

• Простое программирование с использованием метода Cause&Effect
• Не требуется программистских навыков
• Автоматическая генерация CFCs, включая сигнальные блоки
• Матричное сравнение на основе составленных диаграм CFC
• Автоматическое отслеживание версии
• интегрированное отслеживание изменений
• 1-в-1 распечатка матрицы Cause&Effect
