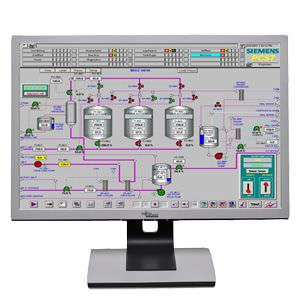

Операторская станция PCS 7/OPEN OS Siemens

Обзор



Программный пакет PCS 7/OPEN OS предлагается для интеграции сторонних контроллеров в систему управления технологическим процессом SIMATIC PCS 7 V7.1 в строгом стиле архитектуры операторской системы SIMATIC PCS 7. Поддерживаются как одноранговые (из отдельных станций), так и клиент-серверные системы макс. с 12 серверами/резервированными парами серверов и до 32 клиентов.

Дизайн



В зависимости от конфигурации операторской системы PCS 7/OPEN OS как отдельных станций или клиент-серверной системы,  необходимы следующие программные компоненты:

Необходимые компоненты

Архитектура PCS 7/OPEN OS



Одноранговая

(Одиночные станции)

Клиент-серверная



OS-сервер

OS-клиент



Нерезерв.

(типа OS)

Резерв.  пара (типов OS и ES/OS)

Нерезерв.

Резерв.  пара

Для интеграции сторонних контроллеров в новую систему управления

PCS 7/OPEN OS Single Station Pack V7.1

1

1

‑

‑

‑

PCS 7/OPEN OS Engineering Pack V7.1 (250 POs)2)

(вместе с лицензиями OS Runtime для управления техпроцессом)

‑

1

‑

‑

‑

WinCC/Redundancy V7.01)

‑

1

‑

‑

‑

RS 232 или Ethernet кабель для внутренних коммуникаций между резервированными станциями1)

‑

1

‑

‑

‑



PCS 7/OPEN OS Server Pack V7.1 (250 POs)

‑

‑

1

‑

‑

PCS 7/OPEN OS Redundant Server Pack V7.1 (250 POs)

‑

‑

‑

1

‑



SIMATIC PCS 7 OS Software Client V7.1 3)

‑

‑

‑

‑

1

Для интеграции сторонних контроллеров в существующую систему управления

PCS 7/OPEN OS Runtime Component Option V7.1
(без пакета ПО SIMATIC PCS 7 V7.1)

1

1

1

2

‑

PCS 7/OPEN OS Engineering Component Option V7.1 2)
(без пакета ПО SIMATIC PCS 7 V7.1)

‑

1

‑

‑

‑



1) Дальнейшую информацию, можно найти в Каталоге ST PCS 7, Глава "Операторские станции", Раздел "OS Дублирование".

2) Заказные данные в Разделе"Инженерная станция PCS 7/OPEN OS"

3) Дальнейшую информацию и данные для заказа, можно найти в Каталоге ST PCS 7, Глава "Операторские станции", Раздел "Программное обеспечение для OS".

Пакеты расширения PowerPacks и другое ПО для операторских станций PCS 7/OPEN OS могут быть заказаны с помошью Каталога ST PCS 7, Главаr "Операторские станции", Раздел "Программное обеспечение для OS".

Соответствующее базовое аппаратное обеспечение для операторских станций PCS 7/OPEN OS таких как отдельные станции, серверы или клиенты находится в Разделе "Базовые платформы для ES/OS/BATCH/IT" Каталога ST PCS 7.

Программный пакет PCS 7/OPEN OS Runtime Packages V7.1 (single station/server/redundant server)

Пакет ПО PCS 7/OPEN OS Runtime Packages V7.1 содержит:

  • PCS 7 OS software runtime V7.1 (250 POs) для одной отдельной ОС-станции, одного ОС-сервера или двух резервированных ОС-серверов (включая WinCC/Redundancy и кабель RS 232, 10 m)
  • PCS 7/OPEN OS runtime software option
  • Лицензии для доступа к данным OPC A&E сервера.

Программный пакет PCS 7/OPEN OS Runtime Component Option V7.1

Пакет ПО PCS 7/OPEN OS runtime component option V7.1, устанавливаемый на отдельные ОС-станции или ОС-серверы используется для интеграции сторонних контроллеров в уже существующую систему управления SIMATIC PCS 7 V7.1. Поэтому он не содержит ПО SIMATIC PCS 7 OS Software V7.1, в отличие от программных пакетов PCS 7/OPEN OS Runtime Packages V7.1 для отдельной ОС-станции, ОС-сервера или резервированной пары ОС-серверов.

Функции



Программный пакет PCS 7/OPEN OS Runtime Packages V7.1 обеспечивает операторской системе SIMATIC PCS 7:

  • обмен данными со сторонними контроллерами через соответствующие OPC-сервера
  • сохранение собранной информации в единую базу данных
  • организацию и отображение данных процесса и сообщений/тревог в соответствии со сконфигурированной технологической иерархией
  • доступность данных для ОС-клиентов и Центрального Архивного Сервера (CAS)
  • синхронизацию данных между ОС-серверами
