ES/OS соединение с CS 275 заводской шиной Siemens

Обзор



С помощью соединения с заводской шиной TELEPERM M CS 275, PCS 7/TM‑OS операторская системы и системы инжиниринга с PROGRAF AS+/NT имеют доступ ко всем подсистемам TELEPERM M:

  • AS 220, AS 230, AS 235, AS 488/TM
  • S5-150U, S5-155U

Характеристики  CS 275 шинной архитектуры:

  • Участники внутреннего диапазона или группы шкафов объединяются на дистанции до 20 м посредством 20 м локальной шины.
  • Предача данных от 20-м локальной шины к удаленной осуществляется посредством индуктивного шинного конвертеров UI.
  • До 9 участников (каждый UI считается за одного участника) могут подключаться к локальной шине с ипользованием 20-м локальной шине.
  • Удаленная шина объединяет распределенные системы / локальные шины на расстояние до 4 км.
  • Локальная шина является резервированной по умолчанию, резервирование для удаленной шины опционально.

Существуют различные возможности для подключения ES/OS систем к CS 275 заводской шине (см. Дизайн) в зависимости от соответствующей начальной ситуации и типа миграционного проекта.

Дизайн



Следующая картинка и соответствующий обзор дает представление об основных возможностях для подключения CS 275 к ES/OS системам и требуемых компонентах в каждом случае.

N‑PCI интерфейсный модуль, работающий как CS 275 интерфейс, уже встроен в SIMATIC PCS 7/TM‑OS сервер для ES/OS системы. Если используются другие базовые блоки для ES/OS вместо этого сервера, следует отдельно заказать и установить N-PCI.

Интерфейсный модуль N‑PCI устанавливается в PCI шину с уровнем напряжения 3.3 V и 5 V. Он может использоваться с

  • PCS 7/TM‑OS V3.1 SP1 и позже и
  • PROGRAF AS+/NT V4.03 и позже.

N‑PCIмодуль требует N‑PCI драйвер V1.4  и позже, который входит в поставку PCS 7/TM‑OS с V3.1 SP1 и позже.

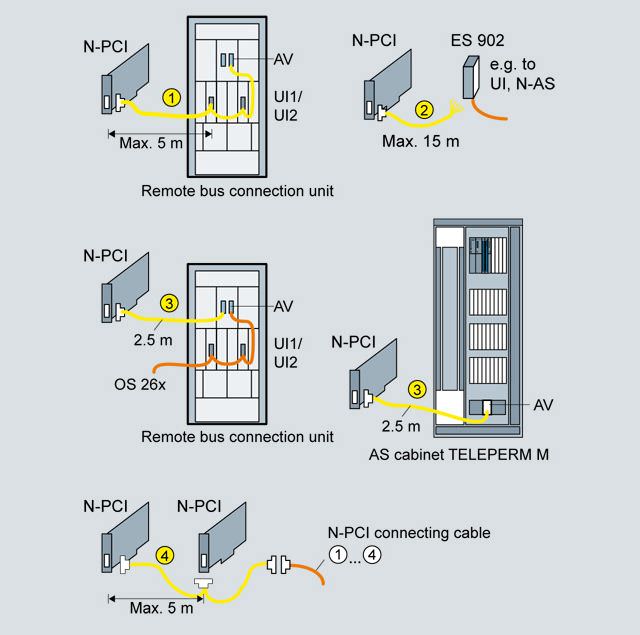

Основные возможности подключения ES/OS к CS 275 заводской шине

Обзор соединительных кабелей ES/OS к шине CS 275

Тип коннектора (см. графику)

Число коннекторов

Диапазон применения

Заранее собраннывй, длина

Заказной No.

1

4

Для подключения N‑PCI интерфейсного модуля к модулю подключения удаленной шины (UI1, UI2 and AV)

Sub‑D socket ← 0.3 m → ES 902 ← 0.3 m → ES 902 ← 0.3 m → ES 902

6DS8 210-8MB

Sub‑D socket ← 3 m → ES 902 ← 0.3 m → ES 902 ← 0.3 m → ES 902

6DS8 210-8MC

Sub‑D socket ← 5 m → ES 902 ← 0.3 m → ES 902 ← 0.3 m → ES 902

6DS8 210-8SC

2

1

Для подключения N‑PCI к локальной шине; подключение к существующему ES 902 коннектору, напр. к UI или N‑AS

Sub‑D socket ← 0.5 m → cable end free

6DS8 211-8SB

Sub‑D socket ← 5 m → cable end free

6DS8 211-8SC

Sub‑D socket ← 10 m → cable end free

6DS8 211-8AD

Sub‑D socket ← 15 m → cable end free

6DS8 211-8ED

3

2

Для подключения N‑PCI к локальной шине; подключение к разветвителю (AV) в устройстве подключения удаленной шины или  TELEPERM M AS шкафа

Sub‑D socket ← 2.5 m → ES 902

6DS8 208-8KC

4

3

Для расширения соединительного  кабеля 1, 2, 3 или 4 для подключения более 2-х ES/OS систем к локальной шине

Sub‑D socket← 0.3 m → Sub‑D socket ← 0.3 m → Sub‑D plug

6DS8 212-8MB

Sub‑D socket← 1,5 m → Sub‑D socket ← 0.3 m → Sub‑D plug

6DS8 212-8EC

Sub‑D socket← 3 m → Sub‑D socket ← 0.3 m → Sub‑D plug

6DS8 212-8MC

Sub‑D socket← 5 m → Sub‑D socket ← 0.3 m → Sub‑D plug

6DS8 212-8SC
