PCS 7/90 Операторская система Siemens

Обзор

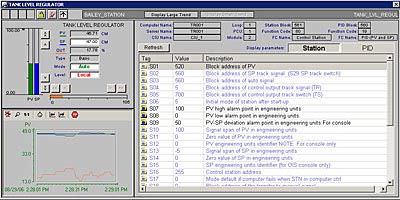

Пример лицевой панели управления с настраиваемыми параметрами

Программные компоненты, предлагаемые для миграции существующих систем Bailey INFI 90/NET 90, адаптированы к архитектуре систем SIMATIC PCS 7. Они поддерживают как однопользовательские системы (Single Station), так и многопользовательские системы с поддержкой до 12 серверов/резервированных пар серверов и до 32 клиентов.

Дизайн



PCS 7/90 OS Runtime Component Option V8.0

Используя программный пакет PCS 7/90 OS Runtime Component Option можно расширить станции SIMATIC PCS 7, подобранные в различных конфигурациях (одиночная станция или сервер) по каталогу ST PCS 7, до станции управления и контроля контроллеров Bailey. Для каждой одиночной станции PCS 7/90 OS single station или сервера PCS 7/90 OS server требуется одна опция PCS 7/90 OS Runtime Component Option. Для каждой резервированной одиночной станции PCS 7/90 OS single station или серверной пары PCS 7/90 OS server pair требуется две опции.

Клиенты PCS 7/90 OS client имеют в основе клиента SIMATIC PCS 7 OS Software Client.

Соответствующее оборудование для станции SIMATIC PCS 7 (одиночная станция, сервер или клиент) можно найти в каталоге ST PCS 7 в разделе "Industrial Workstation/IPC".

Данные по заказу программного обеспечения и дополнительных лицензий SIMATIC PCS 7 OS для расширения количества PO режима исполнения находятся в каталоге ST PCS 7 в разделе "Operator System".

Замечание по последовательным интерфейсам COM для резервированных одиночных станций и резервированных серверов

Обратите внимание, что для резервированных серверов или одиночных станций PCS 7/90 OS следующие функции занимают COM порт в каждой станции:

  • Оптимизация внутренних коммуникаций между дублированными станциями посредством интерфейса RS 232
  • Подключение оборудования Bailey (Bailey Plant Loop/INFI-NET) по интерфейсу RS 232, используя устройство компьютерного интерфейса (Computer Interface Unit, CIU).

Если основное оборудование резервированных станций не включает в себя два COM порта, у вас есть следующие варианты:

  • Использовать дополнительную карту расширения интерфейса
  • Использовать для коммуникаций оптимизации внутреннего резервирования не RS 232 интерфейс, а выделенный Ethernet канал (подробности см. в руководстве SIMATIC PCS 7 "High Availability Process Control Systems")

Пакеты обновлений PCS 7/90 OS Runtime Upgrade Packages

Для обновления станции оператора PCS 7/90 OS можно использовать следующие пакеты обновлений:

  • Пакет обновления PCS 7/90 OS Runtime Upgrade Package
    Для обновления одиночной станции PCS 7/90 OS single station, сервера PCS 7/90 OS server или резервированных серверов PCS 7/90 OS server следующих версий:
    • с версии V6.x до V7.1
    • с версии V7.0 до V7.1
    • с версии V7.1 до V8.0
  • Пакет обновления PCS 7 OS Client/SFC Visualization Upgrade Package
    для обновления клиента PCS 7/90 OS client следующих версий:
    • с версии V6.x/V7.0 до V7.1
    • с версии V7.1 до V8.0

Программное обеспечение SIMATIC PCS 7 OS software V7.1 должно быть обновлено до версии V8.0+SP1 с использованием отдельного пакета обновления (см. каталог ST PCS 7, раздел "Update/Upgrade Packages").

Функции



PCS 7/90 OS Software

The PCS 7/90 OS Software is used for the OS interfacing of Bailey controllers (PCUs) using an engineering system (PCS 7/90 ES), as well as for operation and monitoring of the PCUs (Process Control Units) using an operator system (PCS 7/90 OS) based on SIMATIC PCS 7.

It contains the following components:

  • RoviSys OPC server, configured with DBA
  • Library with block icons, faceplates and diagnostics displays, for reading and writing the available Bailey function block information

ES/OS communication with the Bailey controllers is carried out via OPC (OLE for Process Control). The PCS 7/90 OS software supports hardware communication via RS 232 or SCSI.

Multi-client and dual-channel functionality

Data from different systems can be displayed on the OS clients in a process picture:

  • Data from Bailey controllers (PCUs) on the Bailey Plant Loop/INFINET
  • Data from the SIMATIC PCS 7 automation systems on the SIMATIC PCS 7 system bus Industrial Ethernet.

The multi-client architecture of the operator systems enables a client to retrieve data from different servers.

With smaller systems, it is also possible to use a PCS 7/90 OS server with dual-channel functionality. This implements the communication with the Bailey controllers and the SIMATIC PCS 7 automation systems via two separate channels DLLs.
