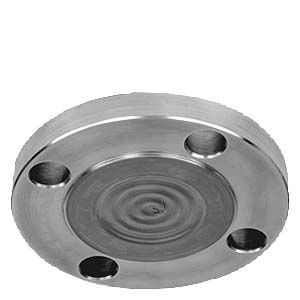

Мембранные разделители давления фланцевой конструкции с гибким капилляром Siemens

DN 50

PN 40

20

165

18

102

59

2

125

4

PN 100

28

195

26

102

59

2

145

4

DN 80

PN 40

24

200

18

138

89

2

160

8

PN 100

32

230

26

138

89

2

180

8

DN 100

PN 16

20

220

18

158

89

2

180

8

PN 40

24

235

22

162

89

2

190

8

DN 125

PN 16

22

250

18

188

124

2

210

8

PN 40

26

270

26

188

124

2

220

8

2 дюйма

150

20

150

20

92

59

1.6

120.5

4

(0.79)

(5.80)

(0.79)

(3.62)

(2.32)

(0.06)

(4.74)

300

22.5

165

20

92

59

1.6

127

8

(0.89)

(6.50)

(0.79)

(3.62)

(2.32)

(0.06)

(5)

600

32

165

20

92

59

1.6

127

8

(1.26)

(6.50)

(0.79)

(3.62)

(2.32)

(0.06)

(5)

7.62 см

150

24

190

20

127

89

1.6

152.5

4

(0.96)

(7.48)

(0.79)

(5)

(3.50)

(0.06)

(6)

300

29

210

22

127

89

1.6

168.5

8

(1.14)

(8.27)

(0.87)

(5)

(3.50)

(0.06)

(6.63)

400

38.5

210

22

127

89

6.4

168.5

8

(1.52)

(8.27)

(0.87)

(5)

(3.50)

(0.25)

(6.63)

4 дюйма

150

24

230

20

158

89

1.6

190.5

4

(0.95)

(9.06)

(0.79)

(6.22)

(3.50)

(0.06)

(7.5)

300

32

255

22

158

89

1.6

200

8

(1.26)

(10.04)

(0.87)

(6.22)

(3.50)

(0.06)

(7.87)

400

41,5

255

26

158

89

6.4

200

8

(1.62)

(10.04)

(1.02)

(6.22)

(3.50)

(0.25)

(7.87)

5 дюйма

150

24

255

22

186

124

2

216

4

(0.94)

(10.04)

(0.87)

(7.32)

(4.88)

(0.08)

(8.50)

300

35

280

22

186

124

2

235

8

(1.38)

(11.02)

(0.87)

(7.32)

(4.88)

(0.08)

(9.25)

400

45,5

280

26

186

124

7

235

8

(1.79)

(11.02)

(1.02)

(7.32)

(4.88)

(0.28)

(9.25)

DN 80

PN 40

24

200

18

138

89

2

160

8

PN 100

32

230

26

138

89

2

180

8

DN 100

PN 16

20

220

18

158

89

2

180

8

PN 40

24

235

22

162

89

2

190

8

DN 125

PN 16

22

250

18

188

124

2

210

8

PN 40

26

270

26

188

124

2

220

8

3 дюйма

150

24

190

20

127

89

1,6

152.5

4

(0.96)

(7.48)

(0.79)

(5)

(3.50)

(0.06)

(6)

300

29

210

22

127

89

1.6

168.5

8

(1.14)

(8.27)

(0.87)

(5)

(3.50)

(0.06)

(6.63)

400

38,5

210

22

127

89

6.4

168.5

8

(1.52)

(8.27)

(0.87)

(5)

(3.50)

(0.25)

(6.63)

4 дюйма

150

24

230

20

158

89

1.6

190.5

4

(0.95)

(9.06)

(0.79)

(6.22)

(3.50)

(0.06)

(7.5)

300

32

255

22

158

89

1.6

200

8

(1.26)

(10.04)

(0.87)

(6.22)

(3.50)

(0.06)

(7.87)

400

41,5

255

26

158

89

6.4

200

8

(1.62)

(10.04)

(1.02)

(6.22)

(3.50)

(0.25)

(7.87)

5 дюймов

150

24

255

22

186

124

2

216

4

(0.94)

(10.04)

(0.87)

(7.32)

(4.88)

(0.08)

(8.50)

300

35

280

22

186

124

2

235

8

(1.38)

(11.02)

(0.87)

(7.32)

(4.88)

(0.08)

(9.25)

400

45,5

280

26

186

124

7

235

8

(1.79)

(11.02)

(1.02)

(7.32)

(4.88)

(0.28)

(9.25)

Мембранные разделители давления фланцевой конструкции с гибким капилляром

Номинальный диаметр

Номинальное давление

• DN 50 (рекомендуется использовать только с разделительным преобразователем давления)

PN 10 ... PN 40, PN 100

• DN 80

PN 10 ... PN 40, PN 100

• DN 100

PN 16, PN 40

• DN 125

PN 16, PN 40

• 2 дюйма (рекомендуется использовать только с измерительными преобразователями давления)

Класс 150, класс 300, класс 600, класс 1500

• 3 дюйма

Класс 150, класс 300, класс 600

• 4 дюйма

Класс 150, класс 300, класс 400

• 5 дюймов

Класс 150, класс 300, класс 400

Уплотнительная поверхность

• Для нержавеющей стали, мат. No. 1.4404/316L

По EN 1092‑1, форма B1 или

ASME B16.5 RF 125 … 250 AA

• Для других материалов

По EN 1092‑1, форма B2 или

ASME B16.5 RFSF

Материалы

• Основной корпус

Нержавеющая сталь, мат. No. 1.4404/316L

• Части, соприкасающиеся с измеряемым веществом

Нержавеющая сталь, мат. No. 1.4404/316L

• Без покрытия

• Покрытие из PTFE ( для вакуума по запросу)

• Покрытие ECTFE ( для вакуума по запросу)

• Покрытие из PFA (для вакуума по запросу)

Монель 400, мат. No. 2.4360

Hastelloy C276, мат. No. 2.4819

Hastelloy C4, мат. No. 2.4610

Тантал

• Капилляр

Нержавеющая сталь, мат. No. 1.4571/316Ti

• Защитный корпус

Спиральный гибкий шланг из нержавеющей стали, мат. No. 1.4404/316L

Материал для уплотнения на подключении к процессу

• Для измерительных преобразователей давления и абсолютного давления, а так же для эксплуатации в средах с низким давлением

Медь

• Для других областей применения

Витон

Максимальное давление

См.выше, а так же см. технические характеристики измерительных преобразователей давления

Длина тубуса

Без тубуса в стандартном исполнении (тубус доступен по запросу)

Капилляр

• Длина

Макс. 10 м, большие размеры по запросу

• Внутренний диаметр

2 мм

• Минимальный радиус закругления

150 мм

Наполнительная жидкость

(для разделителей давления ячеечной конструкции или фланцевых)

• Силиконовое масло M5

• Силиконовое масло M50

• Высокотемпературное масло

• Фтороуглеродное масло (для измерения O₂)

• Растительное масло (зарегистрировано FDA)

• Глицерин - вода (не подходит для диапазона низкого давления)

Макс. рекомендуемая рабочая температура

170 °C

Допустимая температура окружающей среды

В зависимости от измерительного преобразователя давления и наполнительной жидкости разделителя давления.

Более подробная информация доступна в технических характеристиках измерительных преобразователей давления и в разделе "Технические характеристики наполнительной жидкости" во вводном описании разделителей давления.

Масса

Приблиз. 4 кг

Сертификаты и допуски

Классификация согласно Директиве ЕС по оборудованию, работающему под давлением, (DGRL 97/23/EC)

Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (надлежащая инженерная практика)
