Мембранные разделители давления фланцевого типа, жестко смонтированные и с капилляром Siemens

Обзор
Мембранный разделитель давления с фланцевой конструкцией для измерительного преобразователя дифференциального давления, жестко смонтированный и с гибким капилляром
Чертеж
Соединение по EN 1092-1
Ном. диам. | Ном. давл. | b | D | d2 | d4 | d5 | dM | f | k | n |
---|---|---|---|---|---|---|---|---|---|---|
мм | мм | мм | мм | мм | мм | мм | мм | мм | ||
DN 80 | PN 40 | 24 | 200 | 18 | 138 | 76 | 89 | 2 | 160 | 8 |
DN 100 | PN 16 | 20 | 200 | 18 | 158 | 94 | 89 | 2 | 180 | 8 |
PN 40 | 24 | 235 | 22 | 162 | 94 | 89 | 2 | 190 | 8 |
Соединение по ASME B16.5
Ном. диам. | Ном. давл. | b | D | d2 | d4 | d5 | dM | f | k | n |
---|---|---|---|---|---|---|---|---|---|---|
мм | мм | мм | мм | мм | мм | мм | мм | |||
(дюймы) | (дюймы) | (дюймы) | (дюймы) | (дюймы) | (дюймы) | (дюймы) | (дюймы) | |||
3 дюйма | 150 | 24 | 190 | 20 | 127 | 76 | 89 | 1.6 | 152.5 | 4 |
(0.96) | (7.48) | (0.79) | (5) | (3) | (3.50) | (0.06) | (6) | |||
300 | 29 | 210 | 22 | 127 | 76 | 89 | 1.6 | 168.5 | 8 | |
(1.14) | (8.27) | (0.87) | (5) | (3) | (3.50) | (0.06) | (6.63) | |||
4 дюйма | 150 | 24 | 230 | 20 | 158 | 94 | 89 | 1.6 | 190.5 | 4 |
(0.95) | (9.06) | (0.79) | (6.22) | (3.69) | (3.50) | (0.06) | (7) | |||
300 | 32 | 255 | 22 | 158 | 94 | 89 | 1.6 | 200 | 8 | |
(1.26) | (10.04) | (0.87) | (6.22) | (3.69) | (3.50) | (0.06) | (7.87) |
d: Внутренний диаметр уплотнения по EN 1092-1 / ASME B16.5
dM: Эффективный диаметр мембраны

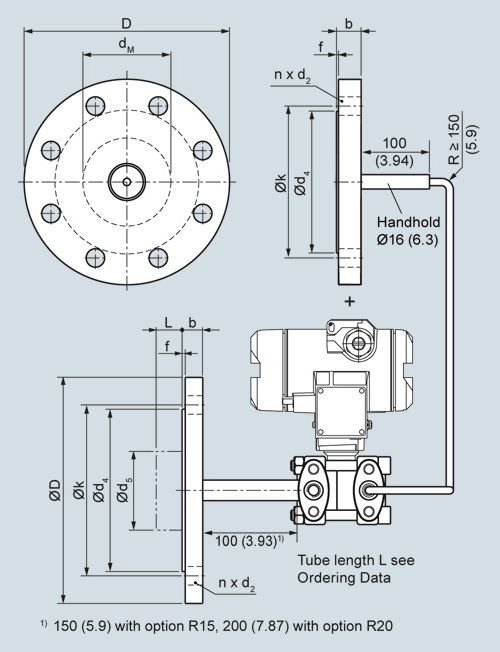

Мембранные разделители давления фланцевого типа с капилляром, жестко смонтированные на измерительном преобразователе дифференциального давления SITRANS P, размеры в мм (дюймах)
Технические данные
Мембранный разделитель давления с фланцевой конструкцией для измерительного преобразователя дифференциального давления, жестко смонтированный и с гибким капилляром | |
Номинальный диаметр | Номинальное давление |
| PN 40 |
| PN 16, PN 40 |
| Класс 150, класс 300 |
| Класс 150, класс 300 |
Уплотнительная поверхность | |
| По EN 1092‑1, форма B1 или ASME B16.5 RF 125 … 250 AA |
| По EN 1092‑1, форма B2 или ASME B16.5 RFSF |
Материалы | |
| Нержавеющая сталь, мат. No. 1.4404/316L |
| Нержавеющая сталь, мат. No. 1.4404/316L |
| |
| |
| |
| |
Монель 400, мат. No. 2.4360 | |
Hastelloy C276, мат. No. 2.4819 | |
Hastelloy C4, мат. No. 2.4610 | |
Тантал | |
| Нержавеющая сталь 1.4571/316Ti |
| Спиральный гибкий шланг из нержавеющей стали, мат. No. 1.4301/316 |
Материал уплотнения в колпачках |
|
| Медь |
| Витон |
Максимальное давление | См.выше, а так же см. технические характеристики измерительных преобразователей давления |
Длина тубуса | Без тубуса |
50 мм | |
100 мм | |
150 мм | |
200 мм | |
Капилляр | |
| Макс. 10 м , большие размеры по запросу |
| 2 мм |
| 150 мм |
Наполнительная жидкость |
|
| |
| |
| |
| |
| |
Макс. рекомендуемая рабочая температура | 170 °C |
Допустимая температура окружающей среды | В зависимости от измерительного преобразователя давления и наполнительной жидкости разделителя давления. Более подробная информация доступна в технических характеристиках измерительных преобразователей давления и в разделе "Технические характеристики наполнительной жидкости" во вводном описании разделителей давления. |
Масса | Приблиз. 4 кг |
Сертификаты и допуски | |
Классификация согласно Директиве ЕС по оборудованию, работающему под давлением, (DGRL 97/23/EC) | Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (надлежащая инженерная практика) |
