Transmag 2 Siemens

Область применения
Основными сферами применения измерительного преобразователя SITRANS F M Transmag 2 являются:
- целлюлозо - промышленность
- добывающая промышленность
Измерительный преобразователь Transmag 2 работает с пульсирующим переменным полем и для него необходим измерительный датчик 911/E . Пульсирующее переменное поле может использоваться для мин. проводимости от 0,1 µS/c в зависимости от диаметра и вещества.
Запатентованный Siemens метод измерения с пульсирующим переменным полем особенно подходит для веществ с высоким содержанием твердых примесей и магнитопроводящих веществ.
Обзор

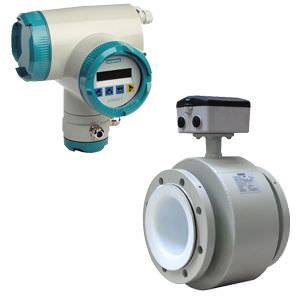

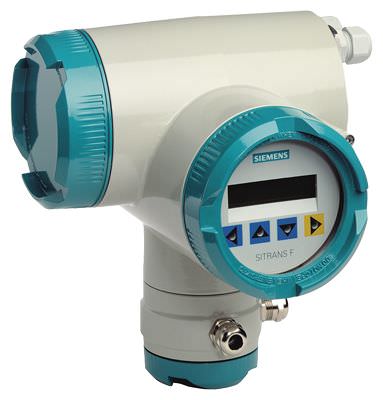

SITRANS F M измерительный преобразователь Transmag 2
SITRANS F M Transmag 2 это магнитно-индуктивный расходомер с пульсирующим переменным полем, сила магнитного поля которого значительно превышает силу поля обычных магнитно-индуктивных расходомеров с пульсирующим постоянным полем.
Это делает его идеальным средством для следующих приложений:
- бумажная масса и целлюлоза с концентрацией > 3%
- взвеси высокой концентрации в горной промышленности
- взвеси в горной промышленности с магнитными частицами.
Измерительный преобразователь Transmag 2 работает с пульсирующим переменным полем и особенно подходит для измерения кашеобразных веществ, взвесей и магнитопроводящих веществ со скоростью протока от 0,15 до 12 м / (0.5 до 39.4ft/сек ).
SITRANS F M измерительный преобразователь Transmag 2 используется с измерительными датчиками SITRANS F M 911/Eи
Дизайн
Расходомер в комплекте состоит из измерительного датчика и соответствующего измерительного преобразователя SITRANS F M Transmag 2 для пульсирующего переменного поля. Эти расходомеры поставляются в раздельной версии
Способ действия
Приборы работают по закону электромагнитной индукции Фарадея, согласно которому в проводнике, введенном в магнитное поле, индуцируется электрическое напряжение.
Функции
Функция
Transmag 2 это измерительный преобразователь на базе микропроцессора со встроенной алфавитно - индикацией на нескольких языках. Измерительный преобразователь обрабатывает поступающие от соответствующего магнитно-индуктивного измерительного датчика сигналы и питает катушки возбуждения измерительного датчика пульсирующим переменным током.
Магнитная индукция в измерительном датчике дополнительно измеряется и контролируется через эталонные катушки.
Прочую информацию по подключению, режиму работы и монтажу см. технические паспорта измерительных датчиков.
Элементы индикации и управления
Измерительный преобразователь Transmag 2 работает со следующими компонентами:
- блок управления и индикации
- коммуникатор HART
- PC/ноутбук и ПО SIMATIC PDM через коммуникацию с HART
- PC/ноутбук и ПО SIMATIC PDM через коммуникацию с PROFI-BUS PA
Рис. 3/21 Коммуникация через HART
Рис. 3/22 Коммуникация через PROFIBUS PA
Чертеж

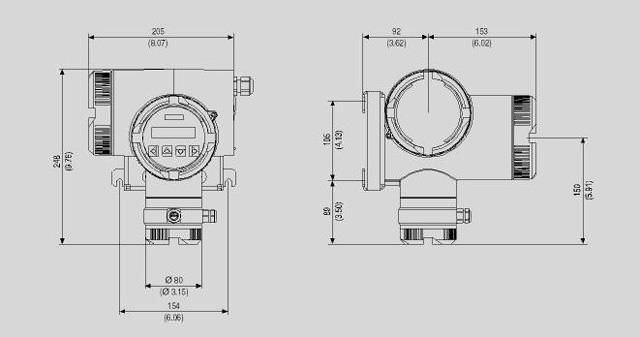

SITRANS F M измерительный преобразователь Transmag 2 со стандартной монтажной панелью, размеры в мм (дюймах)

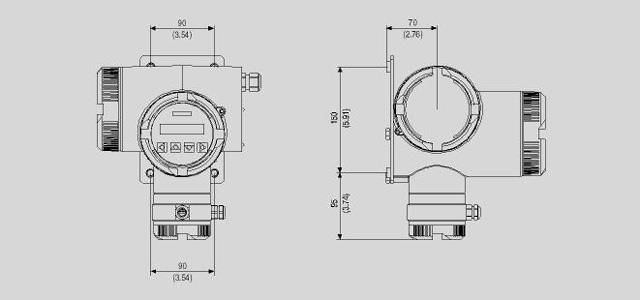

SITRANS F M измерительный преобразователь Transmag 2 с опционной монтажной панелью подх дит и для монтажа натрубопровод, размеры в мм (дюймов)
Особенности
- быстрая обработка сигнала с помощью 16-битной технологии
- автоматическое определение типа датчика и данных калибровки через SmartPLUG
- коммуникация через PROFIBUS PA (3.0) и HART
- простое управление через меню с двухстрочной индикацией
- функции самоконтроля
- внутренний имитатор (всех входных и выходных функций)
- контроль измерительного датчика через контроль пустой трубы или контроль смачивания электродов
- аналоговый выход и цифровые выход для импульсов, состояния прибора , предельных значений, направления протока, частотного выхода
- по желанию пассивный коммутационный вход для сброса значений счетчика и для отключения измерительного оборудования (PZR)
- с пульсирующим переменным полем для мин . проводимости в 0,1 µS/см или выше, в зависимости от измерительного датчика и вещества
- раздельный режим (подключенного водосчетчика)

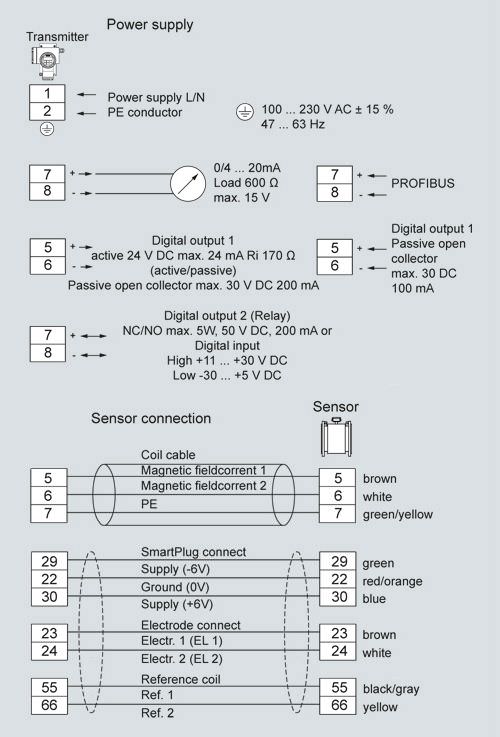

Схема подключения
SITRANS F M transmitter TRANSMAG 2, connection diagram

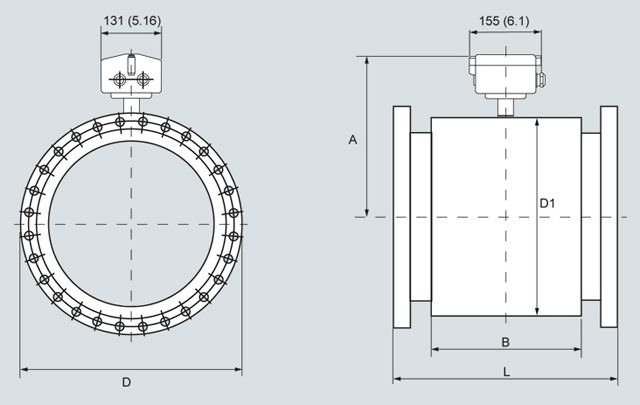

SITRANS F M Измерительный датчик 911/E, компактная конструкция, размеры в мм (дюймах)
Монтажная длина 911/E [в мм и дюймах]
DN 15 to DN 150
Ном. диаметр | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 | DN 65 | DN 80 | DN 100 | DN 125 | DN 150 |
---|---|---|---|---|---|---|---|---|---|---|---|
| ½“ | ¾“ | 1“ | 1 ¼“ | 1 ½“ | 2“ | 2 ½“ | 3“ | 4“ | 5“ | 6“ |
| Монтажная длина B1) | ||||||||||
Версия с эбонитом Версия с мягкой | 270 (10.63) | 280 (11.02) |
| 330 (12.99) | 340 (13.39) | ||||||
Футеровка из | 270 (10.63) | 280 (11.02) |
| 330 (12.99) | 340 (13.39) | ||||||
Версия Novolak | - | 275 (10.83) | 325 (12.79) | 335 (13.19) | 333 (13.11) | 362 (14.25) | |||||
| Размеры преобразователя расхода | ||||||||||
Ширина корпуса | 170 (6.69) | ||||||||||
Высота H для | 281 (11.06) | 285 (11.22) | 291 (11.46) | 298 (11.73) | 314 (12.36) | 326 (12.83) | 345 (13.58) | ||||
Высота H2 для | 175 (6.89) | 180 (7.08) | 187.5 (7.38) | 195 (7.68) | 215 (8.46) | 230 (9.06) | 252.5 (9.94) | ||||
Диаметр корпуса | 135 (5.32) | 169 (6.65) | 184 (7.24) | 249 (9.80) |
| 274 (10.79) | 298 (11.73) | 324 (12.76) | |||
Вес версии PN 10 в кг (MWP 145 psi версия в lbs) | 8.0 (17.6) | 8.5 (18.7) | 11.0 (24.3) | 11.5 (25.4) | 25.0 (55.1) | 26 (57.3) |
| 28 (61.7) | 34 (75.0) | 38 (83.8) |
DN 200 to DN 600
Ном. диаметр | DN 200 | DN 250 | DN 300 | DN 350 | DN 400 | DN 500 | DN 600 |
---|---|---|---|---|---|---|---|
| 8“ | 10“ | 12“ | 14“ | 16“ | 20“ | 24“ |
| Монтажная длина B1) | ||||||
Версия с | 410 (16.14) | 470 (18.50) | 500 (19.68) | 550 (21.65) | 600 (23.62) | 650 (25.59) | 780 (30.71) |
Футеровка из | 410 (16.14) | 470 (18.50) | 500 (19.68) | 550 (21.65) | 600 (23.62) | 780 (30.71) | 780 (30.71) |
Версия Novolak | 401 (15.79) | 460 (18.11) | 489 (19.25) | 538 (21.18) | 588 (23.15) | 638 (25.12) | 772 (30.39) |
| Размеры преобразователя расхода | ||||||
Ширина корпуса | 240 (9.45) |
|
| 306 (12.05) | 360 (14.17) | 412 (16.22) | 552 (21.73) |
Высота H для | 371 (14.61) | 408 (16.06) | 441 (17.36) | 553 (21.77) | 578 (22.76) | 633 (24.92) | 688 (27.09) |
Высота H2 для | 285 (11.22) | 330 (12.99) | 370 (14.57) | 347 (13.66) | 372 (14.65) | 424 (16.69) | 477 (18.78) |
Диаметр корпуса | 394 (15.51) | 442 (17.40) | 492 (19.37) | 469 (18.46) | 536 (21.10) | 631 (24.84) | 746 (29.37) |
Вес версии PN 10 в кг (MWP 145 psi версия в lbs) | 68 (149.9) | 80 (176.4) | 90 (198.4) | 110 (242.5) | 150 (330.7) | 210 (463) | 370 (860) |
1) Допуск для монтажной длины: B + 0,0 мм (0.00 дюймов) /- 4,0 мм (-0.157 дюймов). С защитными кольцами или дисками при
> DN 25 + 6,0 мм, > DN 200 + 10,0 мм (> 1" + 0.236 дюймов. > 8" + 0.394 дюймов)
Технические данные
Режим работы и конструкция | |
---|---|
Принцип измерения | магнитно-индуктивный с пульсирующим переменным полем |
Возбуждение магнитного поля | автоматическая синхронизация питания или внутренний таймер с питанием постоянным током |
| биполярное (16,7 Гц ) |
| униполярное (20 Гц ) |
Выходы |
|
Электрическая | Выходы гальванически отделены от блока питания и друг от друга, |
Выход тока | 0/4 ... 20 мА |
Только 20 мА / приборы HART |
|
|
|
| 0/4 ... 20 мА , по выбору |
| 20 ... 22,5 мА |
| 3,6, 20 или 24 мА |
| макс . 600 Ω, макс . напряжение |
| макс . 350 Ω, макс . напряжение |
| ≥ 250 Ω |
Коммуникация | через аналоговый выход с соединительным модулем РС или |
| HART, версия 5.1 |
Цифровой выход |
|
Сигнал |
|
| может конфигурироваться как активные и пассивные сигналы |
| DC 24 V, ≤24 мА , R i = 170 Ω |
| открытый коллектор , макс . DC 30 V, 200 мА |
Выходная конфигурация |
|
|
|
| ≤5000 импульсов / |
| ≥ 0.1 мсек |
| ≤ 10,000 Гц |
| предельные значения для скорости и количества расхода , направления протока , тревоги |
Цифровой выход 2 () |
|
Реле | функция размыкателя или замыкателя |
|
|
| макс . 5 W, макс . AC/DC 50 V, макс. 200 мА |
| предельные значения для скорости и количества расхода, направления протока, тревоги |
Цифровой вход ( опция для | не искробезопасный |
| заданное измеренное значение или |
| макс . DC 30 V, R i = 3 k: |
Для приборов PROFIBUS |
|
PROFIBUS PA ( приборов PROFI-BUS |
|
| уровень 1 и 2 по PROFIBUS PA
|
|
|
| допускается DC 9 ... 32 V |
| 10 мА ; ограничение до ≤15 мА в случае отказа ограничения тока |
Точность при эта онных условиях |
|
Допуск измерения импульсного выхода |
|
| ≤±0,5% от измеренного значения |
| ±0,0025 м /сек |
Допуск измерения аналогового | как импульсный выход плюс ±0.1% погрешность преобразования ±20 µA |
Воспроизводимость | 0,2% от измеренного значения |
Эталонные условия |
|
| 25 °C ±5 °C (77 °F ±41 °F) |
| 25 °C ±5 °C (77 °F ±41 °F) |
| мин . 30 мин |
| участок впускной трубы ≥10 x DN участок выпускной трубы ≥5 x DN Монтаж по центру в трубе |
| вода без газообразных или твердых |
| > 200 µS/cm |
| двухполюсная с предварительным |
Рабочие ус овия |
|
Условия монтажа | см . также Измерительный датчик |
Окружающая температура |
|
|
|
|
|
| 0 ... 50 °C (32 ... 122 °F) |
Хранение | -25 ... +80 °C (-13 ... +176 °F) |
Класс защиты | IP67 / NEMA 4X |
Электромагнитная совместимость |
|
| по EN 61326 при использовании в |
| по EN 61326 при использовании в
|
Свойства измеряемой среды |
|
| -20 ... +130 °C в зависимости от измерительного датчика и внешней |
Мин . проводимость вещества |
|
| ≥0,1 µS/c , в зависимости от вещества и диаметра |
Конструкция |
|
Вес измерительный преобразователь | 4,4 кг |
Компактные версии | измерительный преобразователь жестко смонтирован на измерительной трубе |
Раздельная версия | измерительный преобразователь должен быть подключен экранированным кабелем к |
Макс . длина кабеля | 100 м |
Корпус | алюминиевое литье под давлением, окрашенный |
Элементы индикации и |
|
Общая индикация | ЖКД , фоновая подсветка, две строки по 16 знаков |
Универсальная индикация для | расхода, количества, скорости протока |
Элементы управления | 4 клавиши для ввода параметров |
Питание как указано на типовой табличке |
|
| AC 100 ... 250 V ±15%, 47 ... 63 Гц |
| около 120 ... 630 VA, в зависимости от измерительного датчика и |
Отказ тока | шунтирование мин . одного цикла питания (> 20 мсек ) |
Главный предохранитель | AC 100 ... 230 V: T1.6A |
Предохранитель магнитного тока | F5A / 250 V |
Сертификаты и допуски |
|
Руководство по приборам давления | Прибор не подлежит руководству по приборам давления |
Дополнительно
Аксесуары
Описание | Заказной No. | ||
---|---|---|---|
Модуль управления |
| 7ME5933-0AC00 | |
Крышка блока электроники, со стеклом (не Ex) |
| 7ME5933-0AC01 | |
Крышка кабеля датчика + прокладка |
| 7ME5933-0AC02 | |
Крышка блока подключения к линиям питания/связи |
| 7ME5933-0AC03 | |
Стандартный кронштейн настенного крепления |
| 7ME5933-0AC04 | |
Специальный комплект кронштейна для крепления на стену/трубу |
| 7ME5933-0AC05 | |
Предохранительный хомут крышки блока электроники со стеклом (7ME5933-0AC01) |
| 7ME5933-0AC06 | |
Комплект кабельный вводов M20, для подключения питания и выходов, серый пластик РА, 2 шт. |
| A5E02246350 | |
|
|
| |
|
|
| |
Комплект кабельных вводов 1/2" NPT, для подключения питания и выходов, серый пластик РА, 2шт. |
| A5E02246396 | |
|
|
| |
|
|
| |
Комплект кабельных вводов M16 x 1.5, для подключения датчика, хромированная латунь, 2 шт. - стандартные и 2 шт. - глухие |
| A5E02246369 | |
|
|
| |
|
|
| |
Комплект для заливки IP68/NEMA 6P |
| FDK-085U0220 | |
