Probe Siemens

Область применения



Этот ультразвуковой измерительный прибор объединяет сенсор и электронику в компактном корпусе для надежного измерения уровня в открытых или закрытых резервуарах. С сенсором из Tefzel или Kynar-Flex Probe находит много сфер для применения. Probe отличается простой установкой и обслуживанием, а также быстрым демонтажом для чистки в пищевой и фармацевтической промышленности. Надежность параметров уровня основывается на алгоритмах обработки сигналов Sonic Intelligence. Фильтр различает полезное и паразитическое отражения, которые возникают из-за акустических или электрических шумов и мешалок. Время прохождения ультразвуковых импульсов от материала и обратно имеет температурную компенсацию. Для индикации, аналогового выхода и включения реле оно преобразуется в величину расстояния.



Обзор



Probe - компактный ультразвуковой уровнемер для небольших диапазонов измерения, идеально подходит для жидкостей и взвесей в открытых и закрытых резервуарах.

Конфигурация



Установка Probe

Чертеж



Размеры Probe

Особенности


  • Простой монтаж, программирование и обслуживание
  • точность и надежность
  • Имеются сенсоры из Kynar Flex или Tefzel
  • Имеются сантеъхнические конструкции
  • Запатентованная оценка отражения Sonic Intelligence
  • Внутренняя температурная компенсация

Опции



Probe, фланцевый адаптер

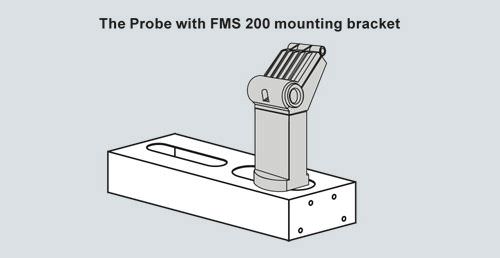

Probe, монтажный держатель

Схема подключения



Соединения Probe

Технические данные





3-х проводная версия

2-х проводная версия (стандарт)

2-х проводная версия (искробезопасная)

Принцип работы







Принцип измерения

ультразвуковое измерение уровня

ультразвуковое измерение уровня

ультразвуковое измерение уровня

Вход







Измеряемый диапазон

0.25 до 5 м (0.8 до 16.4 ft) и
0.25 до 8 м (0.8 до 26.2 ft)

0.25 до 5 м (0.8 до 16.4 ft)

0.25 до 5 м (0.8 до 16.4 ft)

Выход







  • мА

4 до 20 мА

4 до 20 мА

4 до 20 мА

  • Интервал измерения

Пропорциональный/ обратно пропорциональный

Пропорциональный/ обратно пропорциональный

Пропорциональный/ обратно пропорциональный

  • Макс. нагрузка

750 Ω при DC 24 V

600 Ω в петле при DC 24 V

600 Ω в петле при DC 24 V (включая барьер сопротивления)

  • Реле

Для сигнализации уровня или ошибок

Нет

Нет

Питание







  • Напряжение питания

DC 18 до 30 V, макс.0,2 A

DC 12 до 28 V, 0, 1 A пик

DC 12 до 28 V, 0, 1 A пик

  • Макс. потребляемая мощность

5 W (200 мА при DC 24 V)

0.75 W (25 мА при DC 28 V)

0.75 W (25 мА при DC 28 V)

Сертификаты и допуски

CE; CSANRTL/C
FM

CE; CSANRTL/C
FM

  • искробезопасная
  • CSA/FM класс I & II, Div. 1,
    Group A, B, C, D, E, F & G
  • BASEEFA / CENE-
    LEC EEx ia IIC T4
  • SAA. Ex ia IIC T6 IP65




Точность



  • Погрешность измерения

0,25% от диапазона измерения (в воздухе)

  • Разрешение

3 мм (0.125")

  • Температурная компенсация

Встроенная

  • Обработка отражения

Sonic Intelligence

Рабочие условия



  • Ультразвуковой конус

См. сенсоры

Внешние условия



  • Внешняя температура



  • Стандарт

-40 до +60 °C (-40 до +140 °F)

  • Монтаж в металлический штуцер

-20 до +60 °C (-5 до +140 °F)

  • Макс. давление

Нормальное атмосферное давление

  • Класс защиты

IP65

Свойства материала

См. сенсоры

Конструктивные особенности



  • Вес



  • Без фланцевого адаптера

1.5 кг (3.3 lb.)

  • С фланцевым адаптером

1.7 кг (3.7 lb.)

  • Материал



  • Корпус электроники

PVC

  • Сенсор

Tefzel® or Kynar Flex®

  • Подключение к процессу

2" NPT или 2" BSP или PF2

  • Фланцевый адаптер

3" универсальный (подходит для DN 65, PN 10 и 3" ANSI), 4" гигиенический (без искробезопасной версии)

  • Ввод кабеля

2 ввода для PG 13.5 или 1/2" NPT-кабельных резьбовых соединений
