SITRANS LUT400 Siemens

Область применения



 SITRANS LUT400 поставляется в трёх различных вариантах, в зависимости от применения и требований уровня
производительности и функциональности:



  • SITRANS LUT420 Контроллер Уровня: Уровень или объём жидкостей, взвесей и сыпучих материалов,с простыми
    функциями управления насосами и архивации
  • SITRANS LUT430 Контроллер Уровня, Расхода и Насосов: Включает в себя все возможности LUT420 плюс полный набор
    передовых алгоритмов управления нсосами, сигнализацию, контроль расхода в открытых каналах и возможность архивации
  • SITRANS LUT440 Высокоточный расходомер открытых каналов: Высокоточная модель: Включает в себя все возможности LUT430, а также обеспечивает лучшую точность в различных отраслях промышленности (± 1 мм в диапазоне до 3
    м), обладает расширенным набором функций управления и архивирования



  • Основные области применения: колодцы, резервуары, лотки/платины, хранение химикатов, хранение жидкостей,
    бункеры, бункеры дробилок, хранение сыпучих материалов



Обзор



Серия контроллеров Siemens SITRANS LUT400 это компактные одноканальные ультразвуковые измерительные преобразователи для широких диапазонов непрерывного измерения уровня жидкостей, взвесей и сыпучих материалов, а также для высокоточного измерения расхода в открытых каналах.

Чертеж

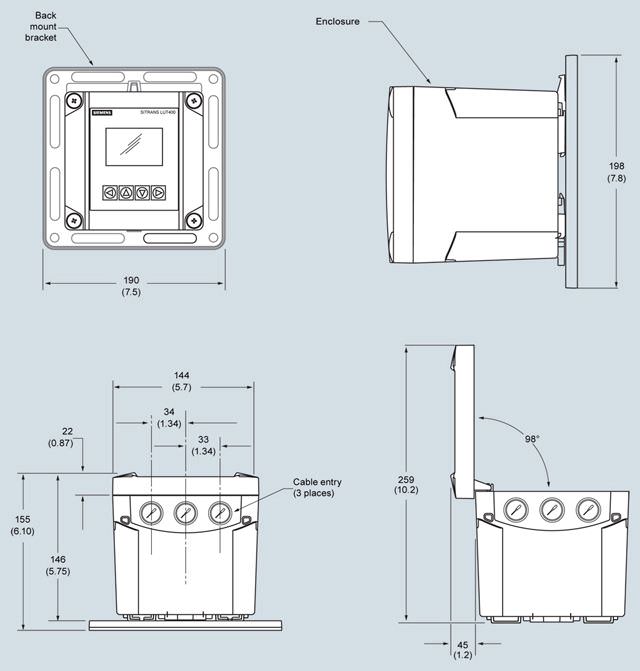

SITRANS LUT400 размеры в мм (дюймах)

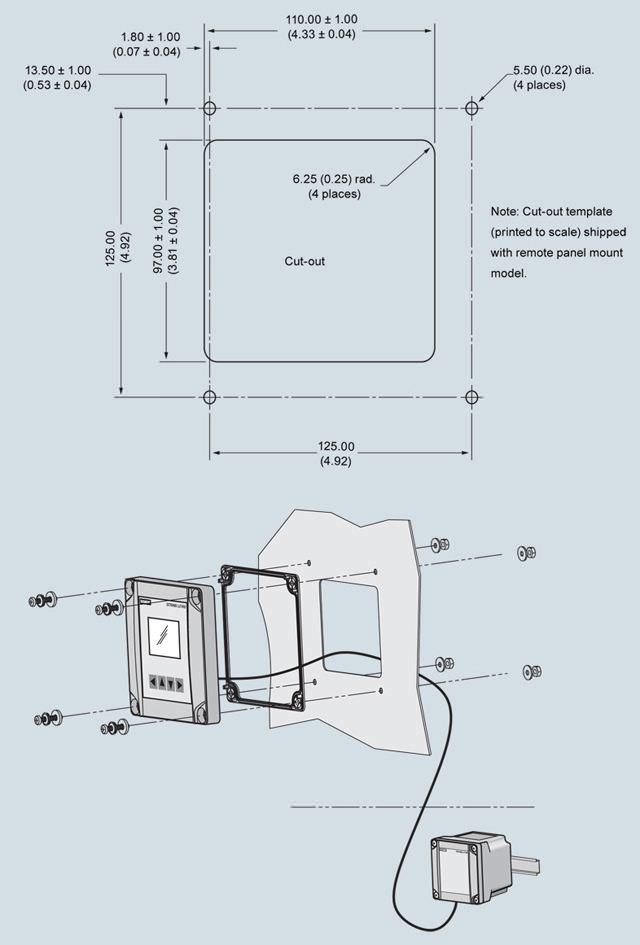

SITRANS LUT400 размеры в мм (дюймах)

Особенности





  • Малый 1/2 DIN корпус [144 x 144 x 146 мм (5.7 x 5.7 x 5.75 дюймов)] со стандарным универсальным кронштейном для
    крепления на стнене, трубе, DIN-рейке, плюс дополнительно для монтажа в панель
  • Простой в использовании дисплей с Интерфейсом Локального Пользователя (LUI) с 4-я кнопками для программирования,
    перемещения по меню и Мастер быстрого запуска с поддержкой основных сфер применений
  • Уровень, Объём, Расход в открытых каналах
  • Три реле для: управления насосами, сигнализации или для управления
  • Поддержка HART
  • EDD для SIMATIC PDM, AMS Device Manager и HART коммуникаторов 375/475, плюс DTM для FDT (Field Device Tools)
  • Встроенный веб браузер для локального программирования с интуитивно понятным веб интерфейсом
  • Два дискретных входа для резервного копирования при изменении уровня и функции блокировки насоса
  • Эхо профиль и графики доступны для просмотра на локальном дисплее
  • Запатентованный цифровой приёмник для повышения эффективности для применения в приложения с высокими
    электрическими помехами (использование вблизи с ПЧ)
  • Часы реального времени с переходом на летнее время с поддержкой регистрации данных и алгоритмы энергосбережения для минимизации работы насоса в периоды высокой стоимости электроэнергии
  • Съёмный клемный блок для облегчения процесса подключения









Схема подключения

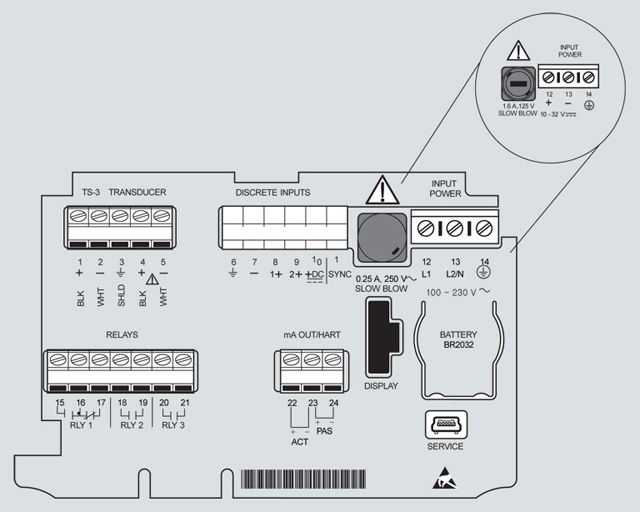

 SITRANS LUT400 схема соединения

Технические данные





Принцип работы

Ультразвуковое измерение уровня, объёма, расхода в открытых каналах и управление насосами

Диапазон измерения

0.3 … 60 м(1 … 196 фут), в
зависимости от сенсора

Входа



Дискретные

0 ... 50 В DC переключение
уровнем сигнала
Логический 0 = < 10 В DC
Логическая 1 = 10 ... 50 В DC
Макс.. 3 мА

Выхода



Частота сенсоров

10 ... 52 кГц

Ультразвуковые сенсоры

Совместимлсть сенсоров: Со всеми сериями сенсоров EchoMax и ST-H

Реле

  • 1 SPDT Form C, реле с NO или NC, номинальная мощьность 1 A при 250 В AC, неидуктивная нагрузка и
    3A при 30 В DC
  • 2 SPST Form A, реле с NO, номинальная мощьность 5 A при 250 В AC, неидуктивная нагрузка и
    3A при 30 В DC

Токовый выход

4 … 20 мA,изолированный

Макс. нагрузка

600 Ом макс. в АКТИВНОМ режиме,
750 Ом макс. в ПАСИВНОМ режиме

Разрешение

0.1 % от диапазона

Точность



Ошибка измерений

  • Стандарный режим работы: ± 1 мм (0.04 дюймов) плюс 0.17 % от измеренной дистанции
  • Высокоточный OCM: ± 1 мм (0.04 дюймов), в диапазоне до 3 м (9.84 футов)

Разрешаюшая способность

  •  Стандарный режим работы: 0.1 % от диапазона или 2 мм
    (0.08 дюймов), в зависимости от того что больше
  •  Высокоточный OCM: 0,6 мм (0.02 дюймов), в диапазоне до 3 м (9.84 футов)

Температурная компенсация

  • -40 ... +150 °C (-40 ... +300 °F)
  • Встроенный в сенсор датчик температуры
  • Внешний датчик температуры TS-3 (опционально)
  • Программируемое фиксированное значение температуры

Рабочие условия эксплуатации



Условия монтажа



  • Место монтажа

Внутри/снаружи

  • Категория монтажа

II

  • Степень загрязнения

4

Условия окружающей среды



  • Температура окружающей среды (корпус)

-20 … +50 °C (-4 … +122 °F)

Конструкция



Вес



  • Корпус с дисплеем:

1.3 кг (2.87 фунтов)

  • Корпус без дисплея:

1.2 кг (2.65 фунтов)

Материал (корпуса)

Поликарбонат

Класс защиты



  • Корпус с дисплеем и без:

IP65/Type 4X/NEMA 4X

  • Корпус без дисплея, крышка удалена

IP20

Удалённый дисплей:

IP65/Type 3/NEMA 3

Кабель



Сенсор и токовой выход

  • Сенсор, токовый выход: 2-х жильная медная
    экранированная витая пара, 300 В
    0.5 … 0.75 мм² (22 … 18 AWG)
  • Реле/питание медный кабель в соответствии с местными
    требованиями для обеспечения 250 В 5 A

Макс. расстояние между сенсором и измерительным преобразователем

365 м (1200 футов)

Элементы индикации и управления

Выносной LCD 60 x 40 мм (2.36 x 1.57"), разрешение 240 x 160 точек, длина удлиняющего кабеля максимум 5 м

Программирование



  • Основное

4 локальные кнопки

  • Вторичное
  • ПК через SIMATIC PDM
  • ПК через Emerson AMS Device
    Manager
  • ПК через веб браузер
  • ПК через Field Device Tool (FDT)
  • HART коммуникатор 375/475
    (FC375/FC475)

Память

  • 512 кВ флэш EPROM
  • 1.5 MB флэш для архивирования

Напряжение питания



Версия AC

100 ... 230 В AC ± 15 %, 50/60 Гц,
36 ВA
Предохранитель: 5 x 20 мм, медленный, 0.25 A, 250 В

Версия DC

10 … 32 В DC, 10 Вт
Предохранитель: 5 x 20 мм, медленный 1.6 A, 125 В

Допуски и разрешения



Общепромышленное

CSAUS/C, CE, FM, UL listed,
C-TICK

Опасные



  • Невоспламеняемые
    (Канада)



CSA Class I, Div. 2, Groups A, B,
C, D; Class II, Div. 2, Groups F, G;
Class III

  • Защита от воспламенения пыли
    (Международный/Европа)



ATEX II 3D
Ex tc IIIC Txx °C IP65
IECEx SIR 12.0057X
SIRA 12ATEX9143X

Обмен данными

HART 7.0, USB







SITRANS LUT420

SITRANS LUT430

 SITRANS LUT440

Категория

Особенности

Контроллер уровня

Контроллер уровня,
расхода и насосов

Высокоточный OCM
контроллер

Режимы работы

Измерение уровеня,
пространства и дистанции

 ✓

  ✓

  ✓



Расход в открытых каналах



  ✓

  ✓



Volume conversion

  ✓

  ✓

  ✓

 Характеристики

Со всеми сериями сенсоров
EchoMax и ST-H

  ✓

  ✓

  ✓



Стандартная точность: ± 1 мм + 0,17 % от измеренной
дистанции

   ✓

  ✓

   ✓



Высокая точность: ± 1 мм в диапазоне до 3 метров





   ✓



Опции монтажа: настенный или панельный, на трубы,
DIN-рейки

   ✓

   ✓

   ✓

Архивирование и обмен данными

HART

  ✓

  ✓

  ✓



Выход 4 ... 20 мA (активный и ассивный)

  ✓

  ✓

  ✓



Встроенный архиватор
измерения уровня и тревог

  ✓

  ✓

  ✓



Встроенный архиватор
фиксированного расхода



  ✓

  ✓



Встроенный архиватор
переменного расхода





  ✓



Ежедневное архивирование
максимального, минимального
и среднего значения расхода,
ежедневный суммарный объём
и минимальной и
максимальной температуры





  ✓

 Контроль расхода

Высокоточное измерение
расхода в открытых каналах





  ✓



9-и значный ежедневный
сумматор расхода



  ✓

  ✓



Сигнализация о низком и высоком расходе



 ✓

 ✓



Внешний счётчик и контроль отсчётов



 ✓

 ✓

Управление насосами

Энергосберегающие
алгоритмы для управления
насосами



 ✓

 ✓



Удержание ниженей границы уровня

 ✓

 ✓

 ✓



Дополнительные функции управления насосом



 ✓

 ✓



Задержка запуска и
возобновления работы насоса



 ✓

 ✓



Альтернативные режимы работы насоса

 ✓

 ✓

 ✓



Время работы и обслуживания
насоса



 ✓

 ✓



Счётчик объёма перекаченного
насосом



 ✓

 ✓



Обнаружение переполнения

 ✓

 ✓

 ✓



Дискретный вход для
блокировки насоса



 ✓

  ✓



Расчёт времени утечек



 ✓

  ✓
