HydroRanger 200 Siemens

Область применения



Для водных ведомств и открытых гидротехнических и очистных сооружений HydroRanger 200 является недорогим, практически не нуждающемся в ТО решением. Он предлагает одно- или двухканальный контроль с помощью 6 стандартных реле, а также цифровую коммуникацию с помощью встроенного Modbus RTU через RS-485.

HydroRanger 200 совместим с Dolphin Plus и тем самым может конфигурироваться и настраиваться через PC. Sonic Intelligence®, прогрессивное ПО для обработки отражения, обеспечивает макс. надежность измерения.

HydroRanger 200 использует проверенную, непрерывную ультразвуковую технологию для контроля вод и сточных вод любой консистенции до глубины в 15 м. Он достигает разрешения в 0,1% при точности в 0,25% от диапазона измерения. В отличие от контактных приборов взвешенные вещества, коррозивные материалы, жир или глинистый ил в сточных водах не являются проблемой для HydroRanger 200, что позволяет сократить непроизводительное время.

HydroRanger 200 поставляется в полевом корпусе или как версия для установки в панель управления.

Обзор



HydroRanger 200 это ультразвуковой измерительный преобразователь макс. для шести насосов, обеспечивающий управление, дифф. измерение и измерение расхода в открытых водоводах.

Чертеж

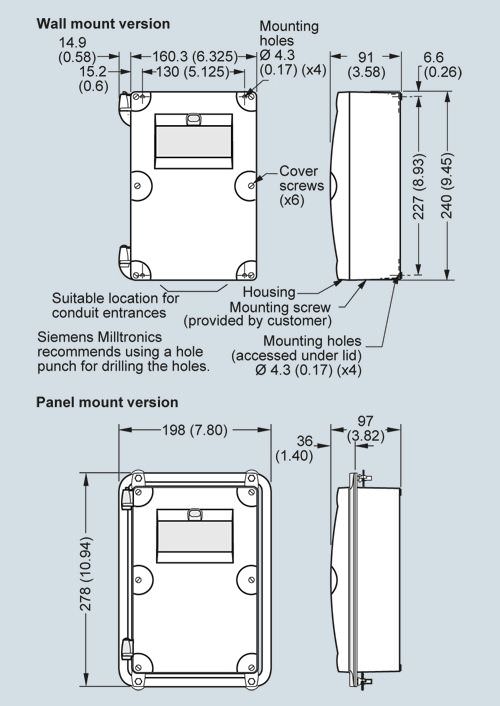

Размеры HydroRanger 200

Особенности


  • Контроль водоотливных шахтных стволов, плотин и каналов
  • Цифровая коммуникация с помощью встроенного Modbus RTU через RS-485
  • Совместимость с ПО конфигурирования SmartLinx и Dolphin Plus
  • Контроль уровня одного или двух точек измерения
  • 6 стандартных реле
  • Уменьшение меток уровня воды и жировых колец
  • Передатчик/приемник с дифф. усилителем для подавления синфазных помех и улучшенное отношение сигнал/шум
  • Монтажные опции: полевой корпус и монтаж в панель управления

Схема подключения

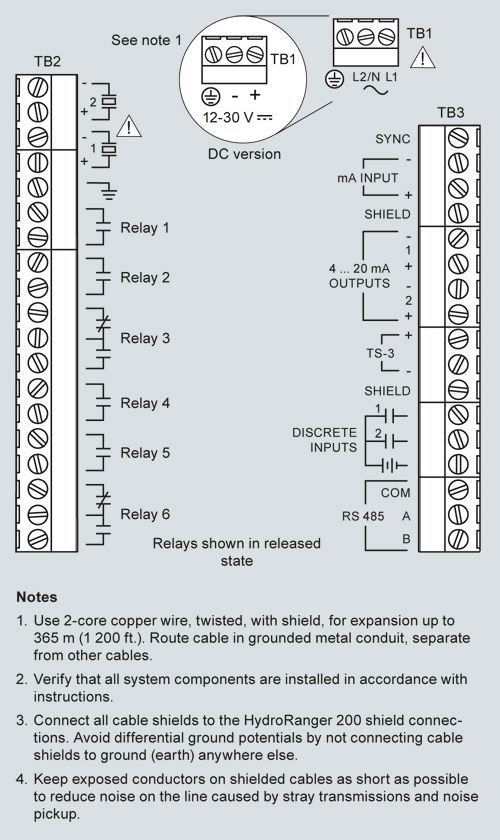

Соединения HydroRanger 200

Технические данные



Принцип работы



Принцип измерения

Ультразвуковое измерение уровня

Диапазон измерения

0.3 до 15 м (1 до 50 ft)

Вход



Аналоговый

0 до 20 мА или 4 до 20 мА, от обменного прибора, устанавливаемый

Цифровой

DC 10 до 50 V управляющее напряжение
Лог. 0 = < 0.5 V DC
Лог. 1 = 10 до 50 V DC
Макс. 3 мА

Выход



Сенсор Echomax®

44 кГц

Ультразвуковой сенсор

Совместимые сенсоры: ST-H и Echomax серии XPS-10/10F, XPS 15/15F, XCT-8, XCT-12 и XRS-5

Реле

Ном. мощность 5 A при AC 250 V, омная нагрузка 4 замыкателя / 2 реле с переключающим контактом

мА выход

0 to 20 mA or 4 to 20 mA

  • Макс. нагрузка

750 Ω, раздельно

  • Разрешение

0.1% от диапазона

Точность



Погрешность измерения

0,25% от диапазона или 6 мм (0.24"), действует большее значение

Разрешение

0,1% от диапазона измерения1) или 2 мм (0.08"), действует большее значение

Температурная компенсация

  • -50 до +150 °C (-58 до 302 °F)
  • Сенсор со встроенной температурной компенсацией
  • Внешний температурный зонд TS-3
  • Программируемая, фикс. значения температуры

Температурная погрешность



  • Сенсор

0.09% от диапазона

  • Фикс. значение температуры

0.17% / °C погрешности от запрограммированного значения

Рабочие условия



Условия монтажа



Место монтажа

внутри / снаружи

Категория монтажа

II

Степень загрязнения

4

Внешние условия



Внешняя температура (корпус)

-20 до +50 °C (-5 до 122 °F)

Конструктивные особенности



Вес



  • полевой корпус

1.37 кг (3.02 lbs)

  • монтаж в панель

1.50 кг (3.31 lbs)

Материал (корпус)

Polycarbonat

Класс защиты (корпус)



  • полевой корпус

IP65 / Тип 4X / NEMA 4X

  • монтаж в панель

IP54 / Тип 3 / NEMA 3

Кабель



Сенсор и выходной сигнал мА

медный кабель 2-х жильный, скрученный с экраном и стоковый кабель, 300 Vrms, 0,5 до 0,75 мм2, ном. емкость между соседними кабелями при 1 кГц = 62,3 pF/м, ном. емкость между кабелем и экраном при 1 кГц = 108,3 pF/м                                                                                                          (можно использовать Belden® 8760 или соответствующий кабель).

Макс. расстояние между сенсором и измерительным преобразователем

365 м (1200 ft)

Интерфейс индикации/управления

100 x 40 мм (4 x 1.5") мультиблочный ЖКД с фоновой подсветкой

Программирование

Программирование с помощью ручного программатора или через PC с ПО Dolphin Plus

Питание



Версия AC

100 до 230 V AC ± 15%,
50 / 60 Гц, 36 VA (17 W)

Версия DC

12 до 30 V DC (20 W)

Сертификаты и допуски

CE2), FM, CSANRTL/C, UL listed
CSA Class I, Div. 2, Group A, B, C and D, Class II, Div.2, Group F and G, Class III (только полевой корпус)

Коммуникация

  • RS-232 с Modbus RTU или ASCII через штекер RJ-11
  • RS-485 с Modbus RTU или ASCII через клемные колонки
  • Опция: платы SmartLinx® или RS-485 modem kit
