SITRANS LU SAM Siemens

Область применения



Модуль сборной тревоги SITRAN LU SAM добавляет до 20 релейных контактов для подсоединенных к измерительному преобразователю SITRANS LU 10 мест измерения. Программирование SITRANS LU SAM осуществляется на измерительном преобразователе SITRANS LU 10. Только выбор конфигурации и тест выхода настраиваются непосредственно на SITRANS LU SAM. Благодаря использованию модуля SITRANS LU SAM можно получить либо два релейных выхода для всех десяти мест измерения, 20 релейных выходов для одного единственного места измерения либо любую комбинацию этих возможностей. Все реле являются перекидными контактами, таким образом их подключение возможно в качестве размыкателей или замыкателей.

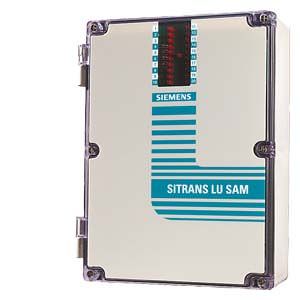

Обзор



Модуль сигнализации SITRANS LU SAM добавляет до 20 релейных контактов для подсоединенных к измерительному преобразователю SITRANS LU 10 точек измерения.

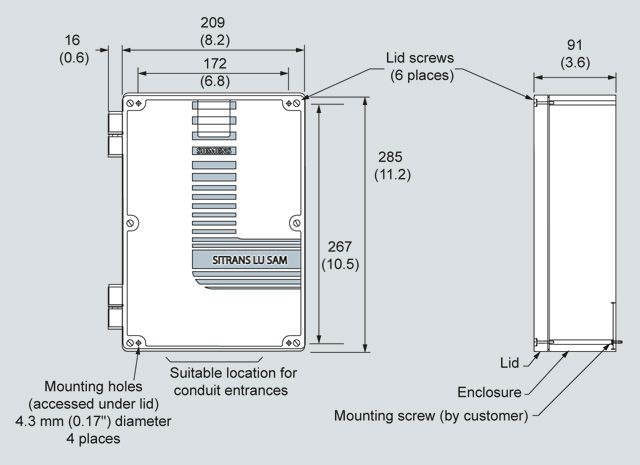

Чертеж



Размеры SITRANS LU SAM

Особенности


  • Максимальное расстояние от релейных выходов до измерительного преобразователя SITRANS LU 10 1500 м (5000 ft)
  • Релейные выходы могут быть подчинены любой точке SITRANS LU 10.

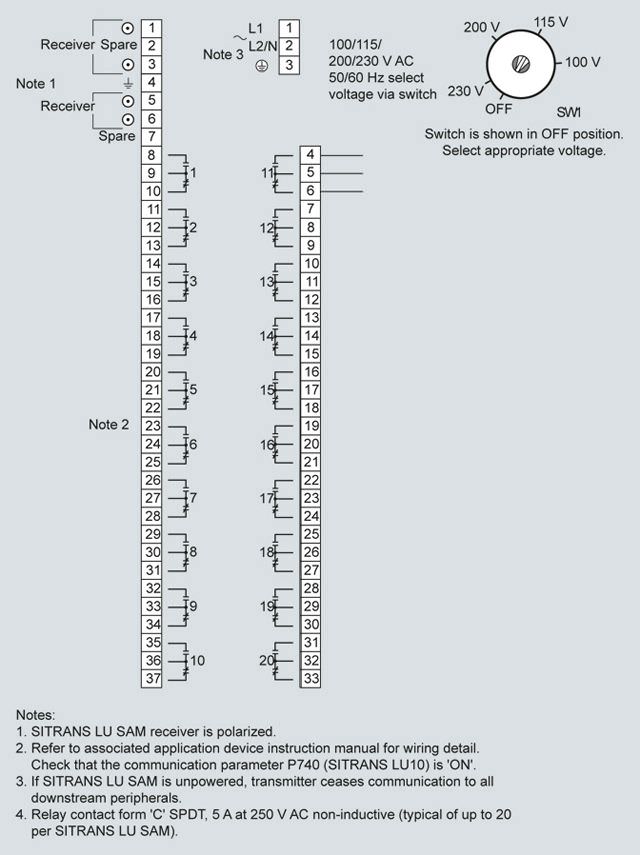

Схема подключения



Соединения SITRANS LU SAM

Технические данные



Принцип работы



Принцип работы

Сигнализация

Вход



Коммуникация

Данные от SITRANS LU 10

  • Скорость передачи

4800 битов/с

  • Напряжение

± 20 мА биполярная петля тока

  • Поляризация

Неполяризован

Выход



  • Реле

20 мультифункциональных реле, программирование с SITRANS LU 10, 1 перекидной контакт на реле, ном.мощность 5 A при AC 250 V, омная нагрузка

  • ± 20 мА биполярная петля тока

Вход и передача

  • Макс. нагрузка

1 приемник

Рабочие условия



Внешние условия



  • Внешняя температура

-20 до +50 °C (-5 до +122 °F)

  • Место монтажа

Внутри/снаружи

  • высота

2000 м макс.

  • Относительная влажность

Применимо для наружной установки (Тип 4X / NEMA 4X / IP65 корпус)

  • Категория монтажа

II

  • Степень загрязнения

4

Конструктивные особенности



Вес

3 кг

Материал (корпус)

поликарбонат

  • передача сигнала

2-3 медных проводника, сплетенные,с затвором

300V 0.5 .. 0.75 мм2 (22 to 18 AWG)

  • электрическое соединение с реле

медный проводник совместно с требованиями, в диапазоне 250 В 5 A

Питание

AC 100/115/200/230 V ±15 %, 50/60 Гц, 20 VA

Интерфейс индикации/управления

1 СИД для индикации напряжения / состояния коммуникации 20 СИД для индикации состояний реле

  • Время ожидания

Мин. 10 мин

Сертификаты и допуски

CE, FM, CSANRTL/C
