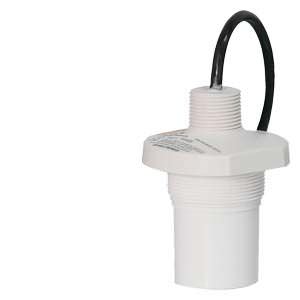

ST-H Siemens

Область применения



Сенсоры ST-H от Siemens Milltronics измеряют уровни многочисленных жидкостей и сыпучих веществ с использованием ультразвуковой технологии. Узкая конструкция сенсоров ST-H позволяет осуществлять монтаж на 2"-стояки. При правильной установке они полностью изолированы от процесса. Они могут использоваться даже в тяжелых корродирующих условиях.

При работе ультразвуковой сенсор посылает акустические импульсы с узким ультразвуковым лучом1). Передаточная ось находится вертикально к поверхности сенсора. Измерительный преобразователь измеряет время между отправкой импульса и приемом отражения и вычисляет расстояние от сенсора до измеряемого вещества. Изменения скорости звука из-за колебаний температуры внутри диапазона измерения автоматически компенсируются встроенным температурным зондом.

1) Определение ультразвукового конуса: угол (дважды), на котором передаточная способность от оси на 3dB ниже уровня акустической нагрузки передаточной оси (зависимое от расстояния измерение от поверхности конца сенсоров)



Обзор



Сенсоры ST-H используют ультразвуковую технологию для измерения уровня в химических отстойниках и резервуарах с жидкостями.

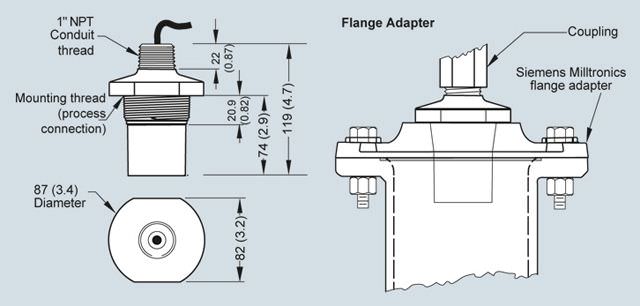

Чертеж



Размеры ультразвукового сенсора ST-H

Особенности


  • Возможен монтаж на 2-х дюймовые стояки
  • Стойкий к коррозии и агрессивным внешним средам
  • Простой монтаж
  • Информация о встроенном температурном зонде пока пока недоступна

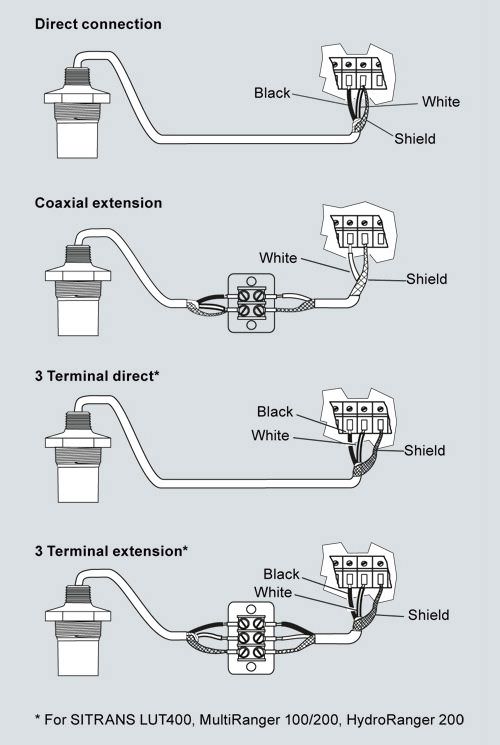

Схема подключения



Соединения ультразвукового сенсора ST-H

Технические данные



Метод работы



принцип измерения

ультрозвуковой сенсор

Вход



диапазон измерения

0.3 .. 10 м

Выход



частота

44 кГц (ниже нормальных условий)

луч

12°

Точность



температурная ошибка

компенсация с помощью терм. сенсора

номинальные рабочие уловия



давление

нормальное атмосферное давление

Окружающие условия



  • окружающая температура

-20 .. +60 °C (CENELEC модель)

-40 .. +73 °C

Степень защиты

IP68

Дизайн



ширина 1)

1.4 кг

источник

Siemens Milltronics сертифицированный преобразователь

материал (enclosure)

основа и крышка сделана из Tefzel®  2)

монтаж

2“ NPT, 2“ BSP или PF2 подключение к процессу

передача сигнала

2-ная экран./витая, 0.5 мм2 (20 AWG), PVC оболочка

кабель (максимальная длина)

365 м с RG 62 A/U коаксиальным кабелем

Дополнительно



  • фланцевый держатель

3" универ. (fits DN 65, PN 10, и 3" ANSI)

  • погружное соединение

для поддерживания высокого уровня готовности пока сенсор погружен

Сертификаты и допуски

CE 3), CSA, FM, BASEEFA,/CENELEC, ATEX



1) Приблизительный вес сенсора с кабелем стандартной длины.

2) При измерении химикалий проверить совместимость с ETFE и эпоксид-
ной смолой, или смонтировать место соединения отдельно от процесса.

3) Свидетельство ЭМС по запросу.
