Echomax XRS-5 Siemens

Область применения

Сенсоры ST-H от Siemens Milltronics измеряют уровни многочисленных жидкостей и сыпучих веществ с использованием ультразвуковой технологии. Узкая конструкция сенсоров ST-H позволяет осуществлять монтаж на 2"-стояки. При правильной установке они полностью изолированы от процесса. Они могут использоваться даже в тяжелых корродирующих условиях.

При работе ультразвуковой сенсор посылает акустические импульсы с узким ультразвуковым лучом1). Передаточная ось находится вертикально к поверхности сенсора. Измерительный преобразователь измеряет время между отправкой импульса и приемом отражения и вычисляет расстояние от сенсора до измеряемого вещества. Изменения скорости звука из-за колебаний температуры внутри диапазона измерения автоматически компенсируются встроенным температурным зондом.

Обзор

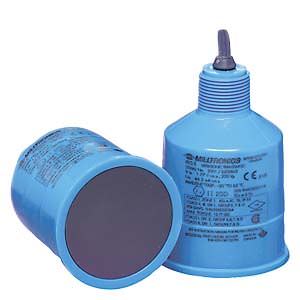

Ультразвуковой сенсор Echomax® XRS-5 обеспечивает надежное, непрерывное измерение уровня жидкостей и взвесей в водоотливных шахтных стволах/подъемниках, каналах, плотинах и фильтрующих слоях.

Чертеж

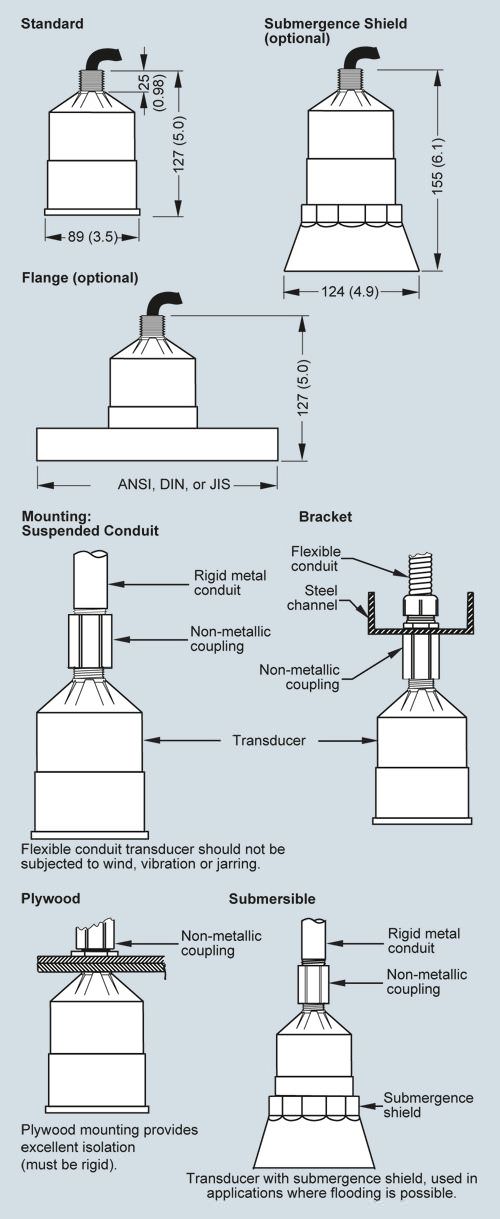

Размеры ультразвукового сенсора XRS-5

Особенности

• Узкий ультразвуковой угол в 10 градусов
• Химически стойкий корпус из Kynar Flex и передаточная поверхность из Hypalon
• Диапазон измерения 8 М для измерения уровня жидкостей, сыпучих веществ и взвесей (макс.)
• Полностью погружное исполнение – класс защиты корпуса IP 68
• Простой монтаж с помощью 1 дюймового NPT- или 1 дюймового BSP-соединения

Схема подключения

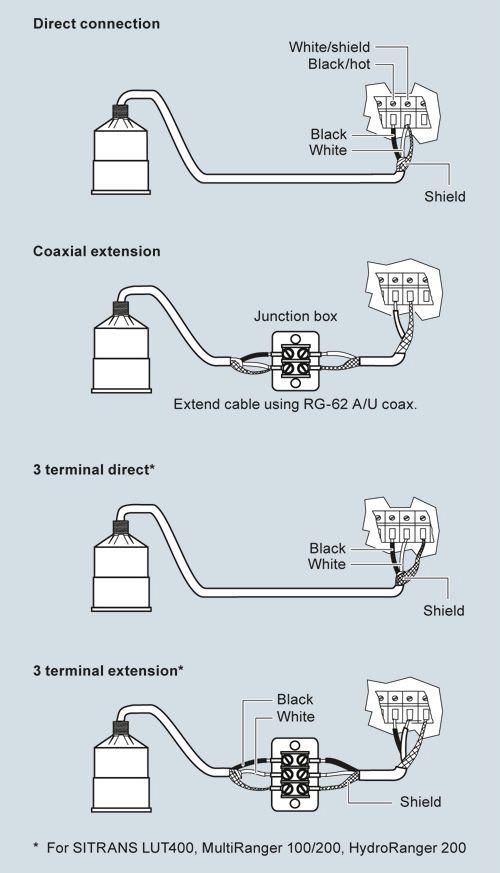

Соединения ультразвукового сенсора XRS-5

Технические данные
