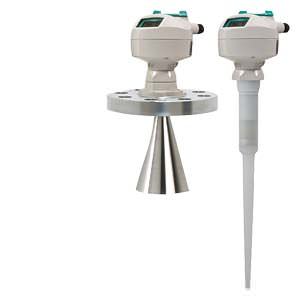

SITRANS LR 200 Siemens

Область применения



Оригинальный дизайн SITRANS LR 200 позволяет осуществлять простое программирование с помощью искробезопасного инфракрасного ручного программатора. Даже в Ex-зоне не требуется открывать крышку корпуса. Кроме этого прибор имеет встроенную алфавитно-цифровую индикацию на четырех языках. Стандартная антенна SITRANS LR 200 это цельная полипропиленовая стержневая антенна. Она предлагает высокую химическую стойкость и является герметичной. У других приборов для проверки химической совместимости необходимо учитывать несколько материалов, а также уплотнения между материалами. Цельная антенна имеет встроенный внутренний экран, который предотвращает помехи от монтажных штуцеров.

Простая настройка и программирование: для основных функций достаточно двух параметров. Электроника размещена в поворотном корпусе. Он может быть повернут для облегчения подключения и оптимальной обзорности индикации измеренного значения после монтажа.

SITRANS LR 200 имеет запатентованную технологию Sonic Intelligence® для обработки сигнала, обеспечивающую высочайшую надежность.

  • Основные применения: хранение жидкостей в танках, технических емкостях с мешалками, жидкостей с парообразованием, при высоких температурах.



Обзор



SITRANS LR 200 - 2-х проводный импульсный радар для измерения уровня жидкостей в отстойниках и простых рабочих резервуарах.

Характеристика

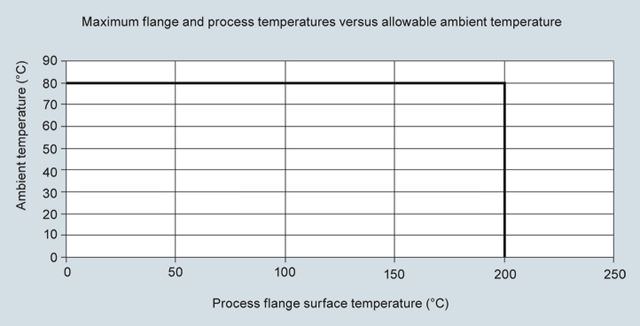

 SITRANS LR200, кривая температура/давление

Конфигурация

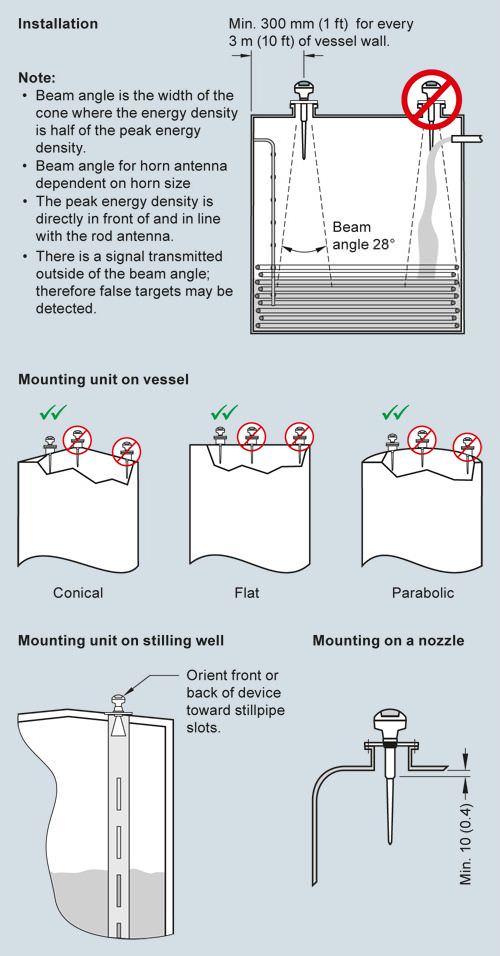

Установка SITRANS LR 200

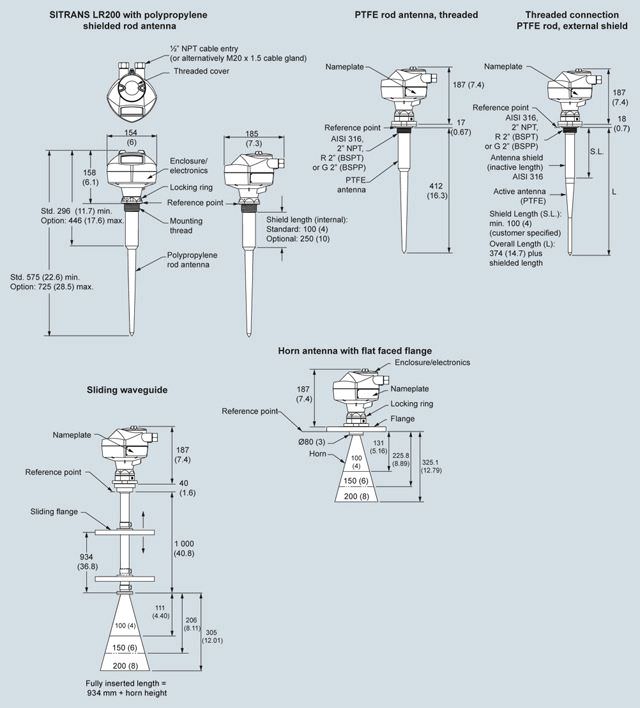

Чертеж



Размеры SITRANS LR 200

см. Принадлежности SITRANS LR 200/LR 300 на странице ###  для большей информации о опциях антенны SITRANS LR 200.

Особенности


  • Цельная стержневая полипропиленовая антенна как стандарт
  • Простой монтаж и ввод в эксплуатацию
  • Программирование с помощью искробезопасного инфракрасного ручного программатора или SIMATIC PDM
  • Коммуникация через HART® или PROFIBUS PA
  • Запатентованная Sonic Intelligence® для обработки сигнала
  • Очень высокая помехоустойчивость
  • Автоматическая фильтрация мешающего отражения от жестких встроенных деталей
  • Имеются различные фланцы, рупорные и волноводные опции антенн

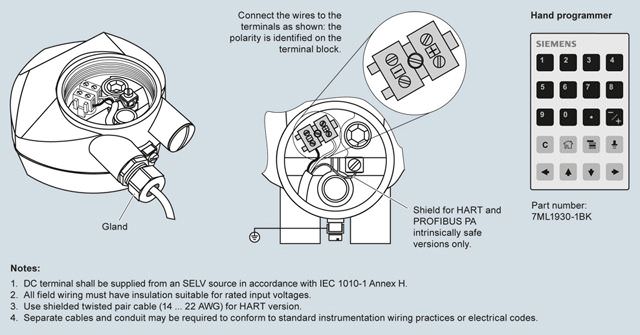

Схема подключения



Соединения SITRANS LR 200

Технические данные



Принцип работы



Принцип измерения

Радарное измерение уровня

Частота измерения

5.8 ГГц (Северная Америка 6.3 ГГц)

Диапазон измерения

0.3 до 20 м (1.0 до 65 ft)

Выход



  • Аналоговый выход

4 до 20 мА

  • Точность

± 0.02 мА

  • Полная компенсация

Пропорциональная или обратнопропорциональная

  • Коммуникация

HART®

опция: PROFIBUS PA (Profile 3.0, Класс B)

  • Failsafe (безопасный режим)

мА-сигнал, программируется на макс., мин., или удержание (при потере отражения)

Точность



  • Интервал фильтрации

0.3 м

  • Точность

± большее значение в 0,1 % от диапазона измерения или 10 мм

  • Влияние внешней температуры

0.006% / K

  • Воспроизводимость

± 5 мм

Рабочие условия



Условия монтажа



  • Место монтажа

Внутри/снаружи

Внешние условия (корпус)



  • Внешняя температура

-40 до +80 °C (-40 до +176 °F)

  • Категория монтажа

I

  • Степень загрязнения

4

Свойства материала



  • Диэлектрическая постоянная εr

εr > 1.6  (если εr < 3, использовать трубную антенну или успокоительную трубу))

  • Температура и давление резервуара

В зависимости от подключения к процессу

Конструктивные особенности



  • Корпус



  • Материал

Алюминий, порошковое полиэстровое покрытие

  • Ввод кабеля

2 M20x1.5 или 2 x ½" NPT с адаптером

  • Класс защиты

Тип 4X/NEMA 4X, Тип 6/NEMA 6, IP67

  • Вес

< 2 кг (полипропиленовая стержневая антенна)

  • Индикация (на приборе)

Многосегментная, алфавитно-цифровая ЖК-индикация с гистограммной шкалой (для уровня), четыре языка

  • Антенна



  • Материал

полипропиленовая стержневая антенна, герметичная, PTFE опция

  • Размеры

стандарт 100 мм (4”) экран для монтажных штуцеров макс.

 100 мм (4”), или как опция экран 250 мм (10”)

  • Опционные стержневые, рупорные и трубные антенны

см. Принадлежности SITRANS LR 200/LR 300

Подключение к процессу



  • Подключение к процессу

1½” NPT, BSP, или G BS EN ISO 228-1 (полипропиленовая стержневая антенна)



  • Фланец

Прочие подключения см. Принадлежности SITRANS LR 200/LR 300

Питание



4 до 20 мА/HART



  • общие цели, Non-incendive, искробезопасность

ном. 24 V DC (макс. 30 V DC) при макс.. 550 Ом

  • жароустойчивая, искробезопасность, взрывозащита

ном. 24 V DC (макс. 30 V DC) при макс. 250 Ом

PROFIBUS PA

  • 10.5 мА
  • per IEC 61158-2

Сертификаты и допуски



  • Общий

CSAUS/C, CE, FM

  • Морской
  • Lloyd''s Register of Shipping
  • ABS Type Approval
  • Радио

FCC, Industry Canada and European (R&TTE)

  • Ex-зоны



  • жароустойчивость (Европа)

ATEX II 1/2 G EEx dm ia IIC T4

  • искробезопасная защита (Европа)

ATEX II 1/2 G EEx em ia IIC T4

  • взрывозащита(США/Канада)

FM/CSA (барьер не требуется) T4, класс I, Div. 1, группы A, B, C, D; классы II, Div. 1, классы E, F, G; класс III,

  • Искробезопасный (США)

FM (барьер не требуется) T5, класс I, Div. 2, классы A, B, C, D

  • искробезопасная защита (Европа)

ATEX II 1 G EEx ia IIC T4

  • искробезопасная защита (США/Канада)

FM/CSA (искробезопасный с подходящим барьером) T4, класс I, Div. 1, группы A, B, C, D; класс II, Div. 1, группы E, F, G; класс III

  • искробезопасная защита (Австралия)

ANZEX Ex ia IIC T4 (Tamb=-40 to +80 °C) IP67

  • искробезопасная защита (Международный)

IECEX TSA 04.0020X T4

Программирование



  • Искробезопасный ручной программатор Siemens Milltronics

Инфракрасный приемник

  • одобрения к переносному программатору

IS модель с ATEX EEx ia IIC T4, FM/CSA класс I, Div. 1, группы A, B, C, D

  • переносной коммуникатор

HART®

  • PC

SIMATIC PDM

  • Индикация (на приборе)

многосегментная, алфавитно-цифровая ЖК-индикация с гистограммной шкалой (для уровня), четыре языка



HART это товарный знак HART Coммunications Foundation.
