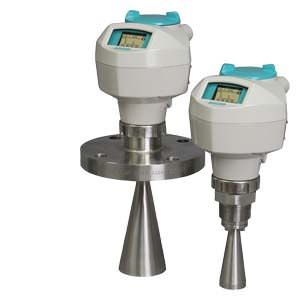

SITRANS LR250 Siemens

Область применения



SITRANS LR250 оснащен графическим локальным интерфейсом пользователя, улучшающим настройку и управление интуитивно понятным помощником быстрого запуска, а также с поддержкой отображения профилей эхо-сигнала в целях диагностики. Ввод в эксплуатацию осуществляется очень просто через помощника быстрого запуска, который включает в себя несколько параметров, требуемых для выполнения основных функций.

Частота в 25 ГГц обеспечивает узкий, сфокусированный луч, что позволяет использовать меньшие рупорные антенны и снижает чувствительность к преградам.

Уникальная конструкция SITRANS LR250 позволяет легко и безопасно выполнять программирование с помощью инфракрасного искробезопасного портативного программатора, не открывая крышку прибора.

SITRANS LR250 превосходно производит  измерения для веществ с низкой диэлектрической постоянной, и в небольших емкостях, а также в высоких и узких емкостях.

  • Основные применения: емкости хранения жидкостей, технологические емкости с мешалками, парящие жидкости, высокие температуры, вещества с низкой диэлектрической проницаемостью.

Обзор



SITRANS LR250 - это 2-х проводной, 25 ГГц радарный преобразователь для непрерывного измерения жидкостей в технологических сосудах и емкостях для хранения с высокой температурой и давлением в диапазоне до 20 м.



Характеристика



 SITRANS LR250 Кривая температуры

Конфигурация

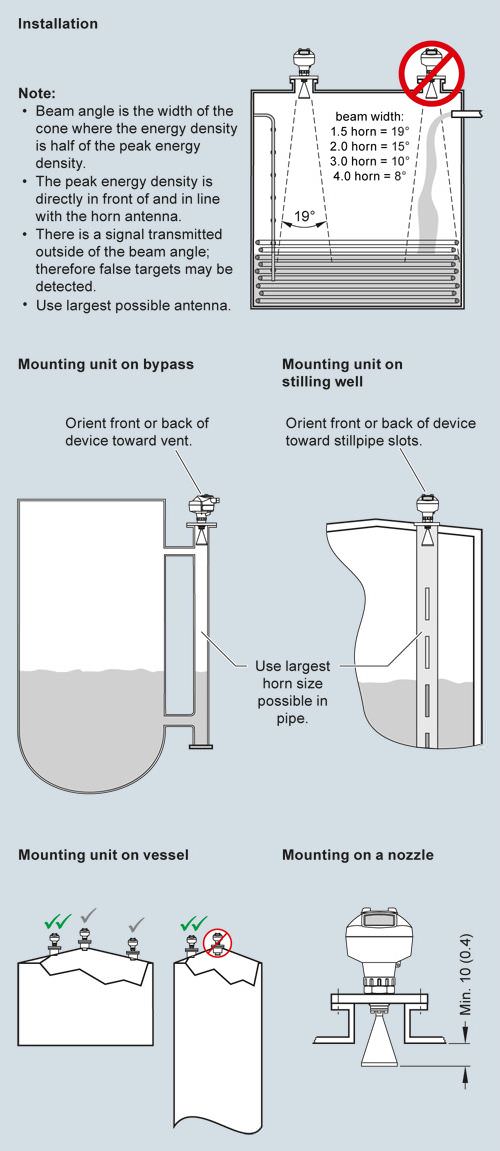

Установка SITRANS LR250

Чертеж

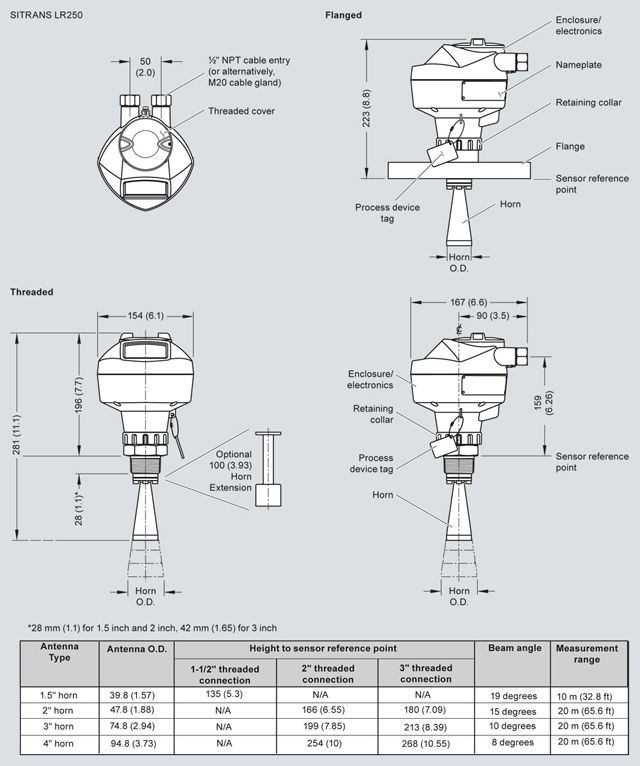

Размеры SITRANS LR250

Особенности


  • Графический локальный пользовательский интерфейс (LUI) делает все действия простыми с настройкой типа plug-and-play с помощью помощника быстрого запуска
  • LUI показывает эхо-диаграмму для диагностики системы
  • Высокая частота 25 ГГц позволяет использовать небольшие рупорные антенны для монтажа на патрубки
  • Нечувствителен к месту установке и преградам, менее чувствителен к помехам от патрубка
  • Короткая зона гашения для улучшения минимального диапазона измерений до 50 мм от конца рупорной антенны
  • Коммуникация  HART® или PROFIBUS PA
  • Интеллектуальная система усовершенствует обработку сигнала, а также делает возможным процесс автоподавления эхо-сигнала.
  • Программирование с помощью инфракрасного искробезопасного ручного программатора или SIMATIC PDM

Схема подключения



Подключение SITRANS LR250

Технические данные





Принцип работы



Принцип измерения

Радарное измерение уровня

Частота

K-полоса (25.0 ГГц)

Минимальный измеряемый диапазон

50 мм от конца рупорной антенны

Максимальный измеряемый диапазон

20 м, зависит от рупорной антенны

Выход



  • Аналоговый выход

4 ... 20 мA

  • Точность

± 0.02 мA

  • Коммуникация

HART®

Опционально: PROFIBUS PA (Profile 3.0, Class B)

  • Защита от сбоев (Fail-safe)
  • Программируется как высокий, низкий, или удержание (потеря эхо)
  • Программируемый NE 43

Характеристики (при нормальных
условиях согласно IEC60770-1)

  • Максимальная ошибка измерения

= 3 мм

  • Влияние внешней температуры

<0.003%/K

Номинальные условия
эксплуатации



Условия установки



  • Расположение

В помещении/вне помещения

Внешние условия (корпус)



  • Внешняя температура

-40 ... +80 °C

  • Категория установки

I

  • Степень загрязнения

4

Условия среды



  • Диэлектрическая постоянная εr

εr > 1.6, рупор, зависит от применений

  • Температура процесса

-40 ... +150 °C  (на подключении к процессу с О- кольцом из FKM)

  • Давление процесса

До  40 бар (580 psi g), зависит от подключения к процессу и температуры, смотрите диаграммы давлений/температур для подробного ознакомления

Конструкция прибора



  • Корпус



  • Материал

Алюминий, с порошковым
покрытием из полиэстера

  • Кабельный ввод

2 x M20x1.5 or 2 x ½” NPT

  • Степень защиты

Type 4X/NEMA 4X, Type 6/ NEMA 6, IP67, IP68

  • Вес

< 3 кг, резьбовое соединение 3.75
мм (11/2”) с рупорной антенной
11/2"

  • Дисплей

Графический локальный
интерфейс пользователя, с
помощником быстрого запуска и
индикацией профиля эхо-сигнала

  • Антенна



  • Материал

Нерж. сталь 316L [опционально
сплав N06022/2.4602 (Hastelloy® C-
22® или эквивалентный)]

  • Размеры (номинальный диаметр антенны)

Стандартный рупор 1.5” (40 мм),
2” (48 мм), 3” (75 мм), 4” (95 мм) и
опциональное удлинение рупора
100 мм (4”)

Подключение к процессу



  • Подключение к процессу

1½” или 2” NPT [(Taper), ANSI/ASME B1.20.1]
R 1½” или 2” [(BSPT), EN 10226]
G 1½” или 2” [(BSPP), EN ISO 228-1]

  • Фланец

2”, 3”, 4” (ANSI 150, 300 lbs),
50, 80, 100 мм (PN 16, 40, JIS 10K)

Используемая мощность



4 до 20 мA/HART

Номинал 24 В DC (макс. 30 В DC) с макс. 550 Ω

PROFIBUS PA

  • 15.0 мA
  • Согласно  IEC 61158-2

Сертификаты и допуски



  • Общие

CSAUS/C, CE, FM, NE 21, C-TICK

  • Радио

FCC, Industry Canada и
Europe ETSI EN 302-372, C-TICK

  • Взрывоопасные зоны





  • Искробезопасность (Европа)

ATEX II 1G EEx ia IIC T4
ATEX II 1D EEx tD A20 IP67 T90 °C

  • Искробезопасность (США/Канада)

FM/CSA (требуется барьер)
Class I, Div. 1, Groups A, B, C, D; Class II, Div. 1, Groups E, F, G; Class III T4

  • Искробезопасность (международный)

IECEX SIR 05.0031X, Ex ia IIC T4, EX tD A20 IP67 T90 °C

  • Невоспламеняющееся (США/Канада)

FM/CSA Class I, Div. 2, Groups A, B, C, D T5

Программирование



  • Инфракрасный, искробезопасный, ручной программатор

Инфракрасный приемник

  • Сертификаты для ручного программатора

Искробезопасная модель с ATEX II 1G EEx ia IIC T4, FM/CSA Class I, Div. 1,  Groups A, B, C, D

  • Ручной коммуникатор

HART 5

  • ПК

SIMATIC PDM

  • Дисплей

Графический локальный дисплей, система быстрого запуска, автоматическое подавление эхо-сигнала и эхо-диаграмма



®HART - это зарегистрированный торговый знак Hart Communications Foundation.
®Hastelloy и ®C-22 - это зарегистрированные торговые знаки Haynes International Inc.
