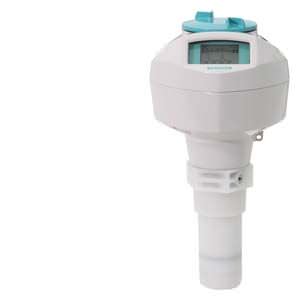

SITRANS LR250 резьбовая PVDF антенна Siemens

Область применения



Локальный графический интерфейс пользователя SITRANS LR250 упрощает установку и использование при помощи интуитивно понятного "Мастера быстрого ввода", так же на дисплее отображаются профили эхо, что облегчает диагностику. Прибор максимально прост с точки зрения ввода в эксплуатацию, для начала достаточно указать всего несколько параметров в "Мастере быстрого запуска".

Благодаря частоте 25Ггц формируется узконаправленный пучок, что позволяет использовать антенны меньшего размера, а так же сводит к минимуму влияние присутствующих в резервуаре препятствий на результаты измерений.

Искробезопасный портативный программатор позволяет быстро и безопасно программировать SITRANS LR250, при этом не придется открывать крышку прибора.

SITRANS LR250 идеально подходит для небольших резервуаров и цистерн до 10 м для диэлектриков > 3.

  • Основные сферы применения: жидкости, сыпучие продукты, резервуары для хранения, технологические аппараты с мешалками, жидкости в парообразном состоянии, температуры до +80 °C (+176 °F), коррозионные и агрессивные материалы, среды с диэлектриком ≥ 3 ( в зависимости от сферы применения)

Обзор



 SITRANS LR250 - это 2-х проводной, 25 ГГц радарный преобразователь для непрерывного измерения жидкостей в технологических сосудах и емкостях для хранения коррозийных или агрессивных материалов в диапазоне до 10 м.



Характеристика



 SITRANS LR250 резьбовая PVDF антенна, график отношения давление/температура

Конфигурация





Установка SITRANS LR250 резьбовая PVDF антенна, размеры указаны в мм (")

Чертеж





SITRANS LR250 резьбовая PVDF антенна, размеры даны в мм (")

Особенности


  • Конструкция полностью изолированной пластиком PVDF антенны позволяет использовать её в химических и санитарных областях, где используются коррозионные и едкие материалы
  • Стоимостно - эффективная замена для измерительных преобразователей, изготовленных их редких материалов
  • Локальный графический интерфейс пользователя предоставляет возможность автоматического конфигурирования при помощи "Мастера быстрого запуска"
  • Локальный интерфейс пользователя отображает профили эхо и оказывает помощь в процессе диагностики
  • Высокая частота в 25 Ггц и 50 мм технологическое соединение антенны позволяют производить легкий монтаж в патрубки
  • Рабочие параметры не зависят от места установки и наличия препятствий, минимальная чувствительность к интерференции в патрубке
  • Минимальная зона нечувствительности, диапазон измерения - от 50 мм от края рупора
  • Поддержка коммуникационных протоколов HART® , PROFIBUS PA, или FOUNDATION Fieldbus
  • Технология обработки сигналов Process Intelligence для повышения точности измерений, автоматическое подавление ложных отраженных сигналов от неподвижных препятствий
  • Программирование осуществляется на месте установки прибора при помощи инфракрасного искробезопасного портативного программатора или удаленно с использованием программного обеспечения SIMATIC PDM или Emerson AMS, а также инструментов Field Device Tools, например PACTware или Fieldcare через SITRANS DTM.
  • Подходит для использования в системах, связанных с обеспечением безопасности, в соответствии с IEC 61508/61511 (SIL-2)



Схема подключения



Процесс подключения SITRANS LR250

Технические данные





Технические характеристики



Принцип измерения

Измерение уровня с использованием радиолокационного метода

Частота

K - диапазон (25.0 ГГц)

Минимальный диапазон измерения

50 мм (2") от края излучателя

Максимальный диапазон измерения

10 м

Выход



  • протокол HART

Версия 5.1

  • Аналоговый выход

4 .. 20 мA

  • Погрешность

± 0.02 мA

  • Отказоустойчивость



  • Программно настраивается на высокий уровень, низкий уровень или удерживание при потере отражений (loss of echo)
  • Настраивается программно (NE 43)
  • PROFIBUS PA

Profile 3.1

  • Функциональные блоки

2 аналоговых входа (AI)

  • FOUNDATION Fieldbus

H1

  • Функциональность

Базовый или LAS

  • Версия

ITK 5.2.0

  • Функциональные блоки

2 Аналоговых входа (AI)

Производительность (в соответствии с нормальными условиями, IEC60770-1)



  • Максимальная погрешность измерений
  • > 500 мм от точки отсчета сенсора: 5 мм (0.2")
  • < 500 мм от точки отсчета сенсора: 25 мм (1")
  • Влияние температуры окружающей среды

<0.003 %/K

Номинальные условия эксплуатации



Условия в месте установки



  • Размещение

В помещении / вне помещения

Условия окружающей среды (корпус)



  • Температура окружающей среды

-40 .. +80 °C

  • Категория установки

I

  • Степень загрязнения

4

Параметры вещества



  • Диэлектрическая постоянная εr

≥ 3 (1.6 в успокоительной трубке)

  • Рабочая температура

-40 .. +80 °C на технологическом соединении

  • Рабочее давление

До 5 бар изб.давления в зависимости от температуры. См. график Давление/Температура для получения дополнительной информации

Конструкция



  • Корпус



  • Материал

Алюминий, полиэфирное порошковое покрытие

  • Кабельный ввод

2 x M20x1.5 or 2 x ½" NPT

  • Степень защиты

Type 4X/NEMA 4X, Type 6/
NEMA 6, IP67, IP68

  • Вес

около 3.3 кг

  • Дисплей (локальный)

Локальный графический интерфейс пользователя, включая "Мастера быстрого запуска" и отображающиеся на дисплее профили эхо.

  • Антенна



  • Материал

PVDF (поливинилиденфторид)

  • Габариты ( номинальные размеры рупора)

2" (48 мм)

Технологические соединения



  • Технологические соединения

2" NPT [(Taper), ASME B1.20.1]
2" [(BSPT), EN 10226]
2" [(BSPP), EN ISO 228-1]

Электропитание



4 .. 20 мA/HART

Номинал: 24 V DC (макс. 30 V DC)
макс. нагрузка 550 Ω

PROFIBUS PA

  • 15 мA
  • согласно IEC 61158-2

FOUNDATION Fieldbus

  • 20.0 мA
  • согласно IEC 61158-2

Сертификационная и утвердительная документация



  • Общие

CSAUS/C, CE, FM, NE 21, C-TICK, KC

  • Радиочастоты

FCC, Industry Canada и европейские стандарты ETSI EN 302-372, C-TICK

  • Зоны с повышенной опасностью



  • Искробезопасность (Европа)

ATEX II 1G EEx ia IIC T4
ATEX II 1D EEx tD A20 IP67 T90°C

  • Искробезопасность (Китай)

NEPSI Ex ia IIC T4/DIP A20 TA T90°C IP67

  • Не дающий искру/ с ограниченной энергией (Европа)

ATEX II 3G EEx nA/nL IIC T4 Gc

  • Не дающий искру/ с ограниченной энергией (Китай)

NEPSI Ex nA/nL IIC T4

  • Искробезопасность (Канада/США)

CSA/FM Класс I, Сек. 1, Группы A, B, C, D; Класс II, Сек. 1, Группы E, F, G; Класс III T4

  • Негорючесть (Канада/США)

CSA/FM Класс I, Сек. 2, Группы A, B, C, D T5

  • Искробезопасность ( международные стандарты)

IECEx Ex ia IIC T4, Ex tD A20 IP67 T90°C

  • Искробезопасность (Бразилия)

INMETRO Br-Ex ia IIC T4

  • Огнестойкость (международные /европейские стандарты)

IECEx/ATEX II 1/2 GD, 1D, 2D,
Ex dmbia IIC T4 Ga/Gb, Ex tD A20 IP67 T90°C

  • Взрывозащита (Бразилия)

IECEx/ATEX II 1/2 GD, 1D, 2D,
Ex embia IIC T4 Ga/Gb, Ex tD
A20 IP67 T90°C

  • Повышенная безопасность (международные/европейские стандарты)



IECEx/ATEX II 1/2 GD, 1D, 2D,
Ex embia IIC T4 Ga/Gb, Ex tD A20 IP67 T90°C

  • Повышенная безопасность (Бразилия)

INMETRO Br-Ex embia IIC T4

  • Взрывобезопасность (Канада/США)

CSA/FM Класс I, Сек. 1, Группы A, B, C, D; Класс II, Сек. 1, Группы
E, F, G; Class III T4

  • Повышенная безопасность/juztcnjqrjcnm (Китай)

Ex dmbia IIC T4/ Ex embia IIC T4/ DIP A20 TA, T90°C IP67

  • Морские
  • Регистр Ллойда
  • Сертификат ABS Type Approval
  • Bureau Veritas

Функциональная безопасность

SIL-2 подходит в соответствии с IEC 61508/61511

Программирование



  • Искробезопасный портативный программатор Siemens

Инфракрасный приёмник

  • Разрешения для портативного компьютера

Искробезопасная модельl:
ATEX II 1 GD Ex ia IIC T4 Ga
Ex ia D 20 T135°C Ta = -20 to
+50 °C
CSA/FM Класс I, II, III, Сек. 1.,
Группы A, B, C, D, E, F, G, T6
Ta = +50 °C
IECEx SIR 09.0073

  • Портативный коммуникатор

Коммуникатор HART 375/475

  • ПК
  • SIMATIC PDM
  • Emerson AMS
  • SITRANS DTM (для подключения к инструментам FDT, например PACTware или Fieldcare)
  • Дисплей (локальный)

Локальный графический интерфейс пользователя предоставляет возможность автоматического конфигурирования при помощи "Мастера быстрого запуска", так же на дисплее отображаются профили эхо.
