SITRANS LR460 Siemens
Область применения
SITRANS LR460 получает отличные результаты даже в течение условий экстремальной запыленности. Интегральный простой наводчик, встроенный в SITRANS LR460 позволяет оптимально устанавливать измерение твердых веществ.
Программа Process Intelligence встроенная в SITRANS LR460 имеет преимущественную обработку сигнала, используемая для надежных операций двух применений - простых и сложных твердых веществ.
SITRANS LR460 имеет прочный корпус, фланец и рупорную антенну. На него не влияют атмосферные и температурные условия внутри сосуда.
Опциональный колпачок пыли доступен для вязких твердых веществ. Опциональная воздушная продувка доступна для экстремальных применений.
Сохранение на месте программирования - простое использование Intrinsically Safe переносного программатора. SIMATIC PDM может быть использована для простого программирования с HART или PROFIBUS PA.
Свойства излучения в 24 ГГц и высокое соотношение сигнал-шум обеспечивают великолепное отражение, нечуствительное к диэлектрическим свойствам измеряемого вещества.
- Основные применения: широкий диапазон для пылезагрязняющих условий, цементная пыль, пепел, уголь, мука, зерно, пластик
Обзор
SITRANS LR460 - это 4-х проводный 24 ГГц FMCW радарный передатчик уровня с экстремальным отношением сигнала к шуму и улучшенной обработкой сигнала непрерывного измерения твердых веществ до 100 м. Это идеально для измерения в экстремальной запыленности.
Конфигурация

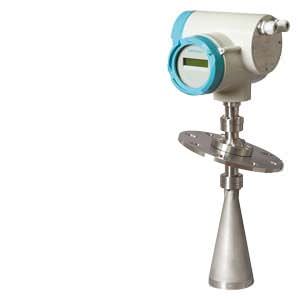

Установка SITRANS LR460

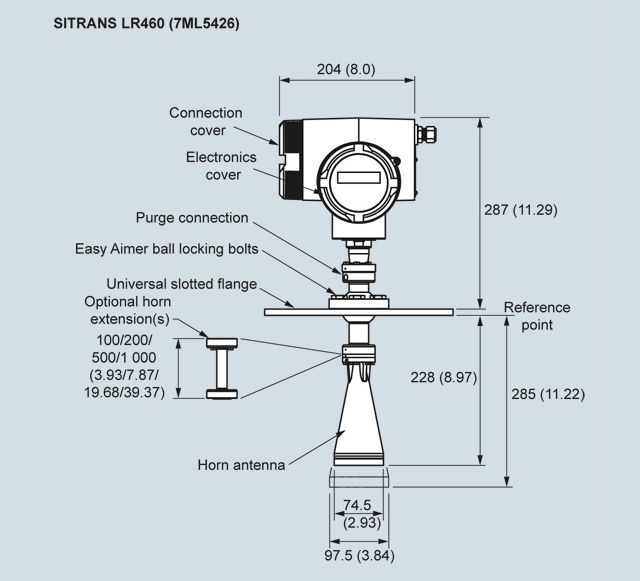

Чертеж
Размеры SITRANS LR460
Особенности
- Программа Process Intelligence для обработки сигнала с быстрым и простым регулированием
- Собственное быстрое управление при пуске и легкий старт
- 24 ГГц передатчик с улучшенными свойствами для твердых поверхностей
- 100 м диапазон для широкого диапазона и сложные применения
- Простой наводчик оптимального качественного сигнала на выпуклых поверхностях
- Программирование использует инфракрасное излучение (защищенная) с переносным программатором или с переносным SIMATIC PDM или HART прибором

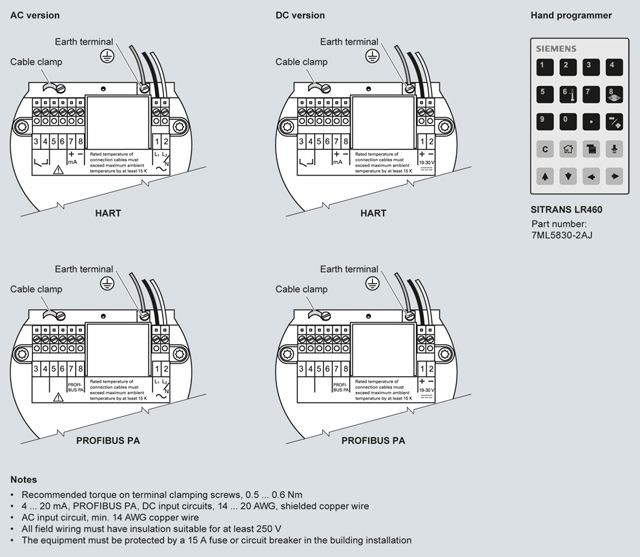

Схема подключения
Соединения SITRANS LR460
Технические данные
Принцип работы | |
|---|---|
Принцип измерения | FMCW радарное измерение уровня |
Частота | 24.2 .. 25.2 ГГц FMCW |
Диапазон измерения | 0.35 .. 100 м |
Выход |
|
Аналоговый выход(HART) |
|
| Оптически изолирован 4 .. 20 мA |
| Макс. 600 Ω |
| мA программированный сигнал как высокий, низкий и сжатый (LOE) |
Коммуникации | HART, опционально PROFIBUS PA |
Цифровой выход | Реле, NC или NO функции, мах. 50 В DC, мах. 200 мA, 5 W |
PROFIBUS PA протокол (незаконченный) | Прослойка 1 и 2, класс A, Profile 3.01 |
Исполнение (Связь условий согласно IEC 60770-1) |
|
| Больше 25 мм (1”) или 0.25% от объема |
| ≤ 10 мм (0.4”) |
Номинальные рабочие условия |
|
| -40 .. +65 °C |
| Внутри/снаружи |
| II |
| 4 |
Условия |
|
Диэлектрическая постоянная | ε > 1.4 |
Рабочий температурный диапазон | -40 .. +200 °C |
Давление в сосуде | 0.5 бар максимум |
Дизайн |
|
Ширина | Приб. 6.1 кг с 3” универсальным фланцем |
Материалы |
|
| Штампованный алюминий, painted |
| IP67/Type 4X/NEMA 4X/ Type 6/NEMA 6 |
| 2x M20x1.5 или ½" NPT |
Подключение к процессу |
|
| 3"/80 мм, 4"/100 мм, 6"/150 мм (с фланцем EN 1092-1, ASME B16.5, or JIS B2238 bolt pattern), 0.5 бар максимально |
Программирование |
|
В сущности Safe Siemens Milltronics переносной программатор | ИК передача |
| IS модель с ATEX II 1G EEx ia IIC T4, CSA/FM Class I, Div. 1, Groups A, B, C, D T6 @ Макс. окруж. температура +40 °C |
Переносной коммуникатор | HART коммуникатор 375 |
ПК | SIMATIC PDM |
Дисплей (local) | LCD дисплей для считывания и ввода информации |
Питание | 100 .. 230 В AC ± 15% (50/60 Гц), 6 W (12 VA) |
Сертификаты и допуски |
|
| CSAUS/C, CE, FM |
| European Radio (R&TTE), Industry Canada, FCC |
| CSA/FM Class II, Div. 1, Groups E, F and G, Class III ATEX II 1D, 1/2 D, 2D T85°C |
Дополнительное оборудование |
|
Пылезащитный колпачок | PTFE |
Воздушная очистка связи | 1/8” NPT |
