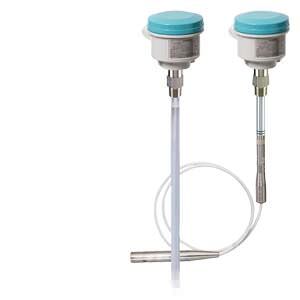

SITRANS LC 300 Siemens

Область применения



SITRANS LC дешевый прибор позволяющий производить измерение уровня с высокой точностью , например, при производстве пищевых продуктов и напитков, в фармацевтической промышленности, при производстве моющих веществ и питания для домашних животных. Уровнемер можно применять для измерения уровня жидкостей, сыпучих веществ и взвесей , включая вязкие среды (проводящие и непроводящие), включая сложные условия окружающей среды например пыль и пар.

LC 300 – двухпроводный уровнемер состоящий из высокотехнологичного, но быстронастраиваемого микропроцессора и полевой пробы POINTEK CLS 300. Возможна поставки двух вариантов пробы – на кабеле и на жестком пруте.

Все детали уровнемера находящиеся в контакте с жидкостью изготовлены из нержавеющей стали с тефлоновым покрытием, что обеспечивает высокую устойчимвость к агрессиавнымь средам. Обеспечивается одинаково точное измерение сред и с высокими и с низкими диэлектрическими хараеткристикамию. Запатентованная технология Active-Shield позволяет избежать влияния build up

Обзор



SITRANS LC 300 это емкостный уровнемер для жидкостей и сыпучих веществ.

Характеристика

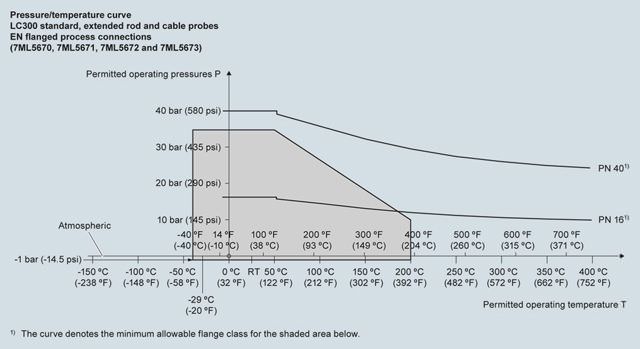

SITRANS LC300 Кривые снижения рабочих параметров давления/температура (7ML5625)

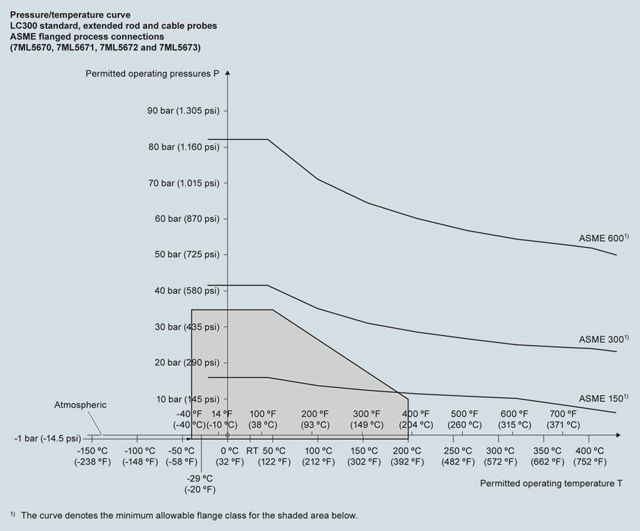

SITRANS LC300 Кривые снижения рабочих параметров давления/температура (7ML5626)

SITRANS LC300 Кривые снижения рабочих параметров давления/температура (7ML5626)

Конфигурация



Установка SITRANS LC 300

Чертеж



Размеры SITRANS LC 300

Особенности


  • Запатентованная Active-Shield технология
  • Высокочувствительная проба
  • Быстрая, сберегающая средства процедура настройки при помощи жидкокристаллического дисплея
  • Конатрукция двухпроводной (4-20 мА) принимающей петли
  • Простая процедура калибровки при помощи нажатия одной клавиши
  • Легко монтировать и управлять

Схема подключения

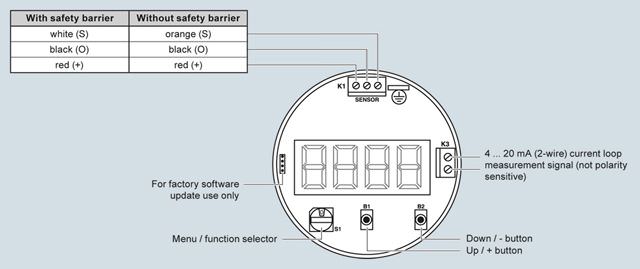

Соединения SITRANS LC 300

Технические данные



Вход



Диапазон измерения

0 до 3300 pF

Предел измерения

Мин. 3.3 pF

Частота

600 кГц макс.

Измерение аналоговых сигналов

В соответствии с NAMUR NE 43, сигнал от 3.8 до 20.5 мА, ошибка  3.6 или  21 мА (22 мА)

Проводное подсоединение

Макс. 2,5 мм2

Выход



Токовая петля

Постоянный сигнал 4-20 мА20-4 мА

Погрешность измерения



Стабильность температуры

0,25% от действительного значения емкости

Нелинейность и повторяемость

<0.4% от диапазона и измеренного факт. значения

Погрешность измерения

Отклонение от дейтвительного занчения измеряемой величины <0,5%

ESD (KV) защита пробы

 Защита до 55 КВт постоянного разряда

Нормированные условия эксплуатации



Диапазон измеряемого давления



 Стандартное

-1 до 35 barg (-14.6 - 511 psig)1)

Температура процесса (проба)

-40 до 200 ºC (-40 до 392 ºF) 1)

Мин. диэлнетрическая постоянная

1.5

Условия окружающей среды



 Температура окружающей среды (преобразователь )

-40 до 85 °C (-40 до 185 °F)

 Категория помещения

II

 Класс загрязнения

4

 Защита входа

IP 65 / Тип 4 / NEMA 4

Требования по установке



 Место установки



Внутри помещенияна открытом воздухе

 Высота

2000 метров макс.

Конструкция



Материал



 Материал деталей, соприкасающихся с измеряемой средой

AISI 316L/PFA/PEEFTM

Диаметр пробы



 Конструкция стержня

19 мм (0.75") с или без PFA оболочки

 Конструкция кабеля

9 мм (0.35”) с PFA оболочкой
6 мм (0.24”) с PFA оболочкой

Длина active shield



 Конструкция стержня

100 мм (3.94“)

 Конструкция кабеля

125 мм (4.92“)

Длина пробы



 Конструкция сердечника

Мин. 300 мм (14“),
Макс. 5000 мм (40“)

 Конструкция кабеля

Мин. 500 мм (20“),
Макс. 25000 мм (985“)

Максимальная сила растяжения

1900 кг (4188 lbs)

Максимальная горизонтальная сила растяжения

30 Nm (стрежневая версия)

Тип присоединения к процессу пробы



 Резьбовое подсоединение

¾”-1"-1 ¼"- 1 ½"-NPT/BSPT/JIS

 Плоские фланцы

1-4” ANSI, DIN DN25-DN100

Корпус



 Материал

Алюминий с эпоксидным покрытием

 Кабельный ввод

2 x ½" NPT

Напряжение питания

DC 9-32 V любой полярности, 2-проводная цепь токовой петли
(9V @ 22 мА)

Характеристики



Дисплей

Местный LCD, 4 цифры, каждая от 0 до 9 и ограниченного цисло буквенных знаков

Сертификаты и разрешения

CE, CSANRTL/C, FM, CENELEC, ATEX

Lloyd’s Register of Shipping, categories ENV1, ENV2, ENV3, и ENV5

PED 97 / 23 / EC



1). Сертификация по давлению на территории Канады. Номинальные значения давления прокладки зависят от температуры. Для получения графиков кривых обращайтесь в SIEMENS Miltronics



PEEKKTM является зарегистрированной торговой маркой Victrex plc.
