SITRANS LC 500 Siemens

Область применения



Уровнемер SITRANS LC 500 – высокопроизводительное устройство, предназначенное для измерения уровня в особо критических технологических условиях. Применяется для измерения уровня жидкостй, сыпучих веществ пены. Обеспечивает точные и достоверные измерения в экстремальных условиях в диапазоне температур от –200С до +400С (-328F-+752F) и в диапазонах давления от полного вакуума (FV) до более 525 Бар (7665 psi)

Электроника SITRANS LC 500 обеспечивает проведение калибровки при помощи нажатия одной клавиши и локальное отображение информации, облегчающее процесс установки прибора и запуск его в эксплуатацию. Уникальная механическая контрукция пробы позволяет обеспечивать ее работоспособность при работе с токсическими и химически агрессивными средами, кислотами, едкими и клейкими средами, а также вязкими, проводимыми и непроводимыми средами.

«Умный» двух-проводный датчик снабжен HART коммуникатором, что обеспечивает возможнолсть проведения дистанционного технического обслуживания и инспекции. SITRANS LC 500 позволяет обеспечивать достоверные, стабильные измерения в широком диапазоне применений на опасных средах.

Обзор



SITRANS LC 500 - высокопроизводительный емкостной уровнемер для непрерывного измерения уровня и разделительного слоя в экстремальных и сложных условиях процесса, например, нефть и “сжиженный газ”, а также токсичных и агрессивных химикатов и пара.

Характеристика

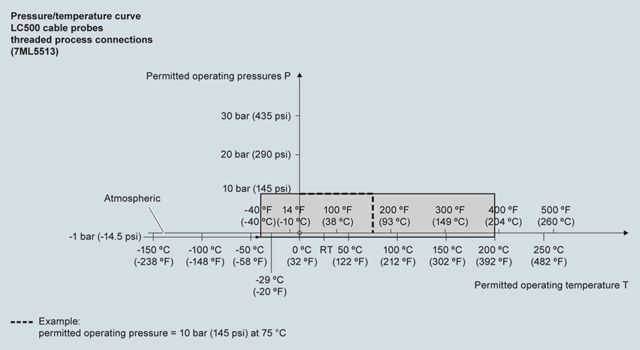

SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5513)



SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5515)



SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5513)

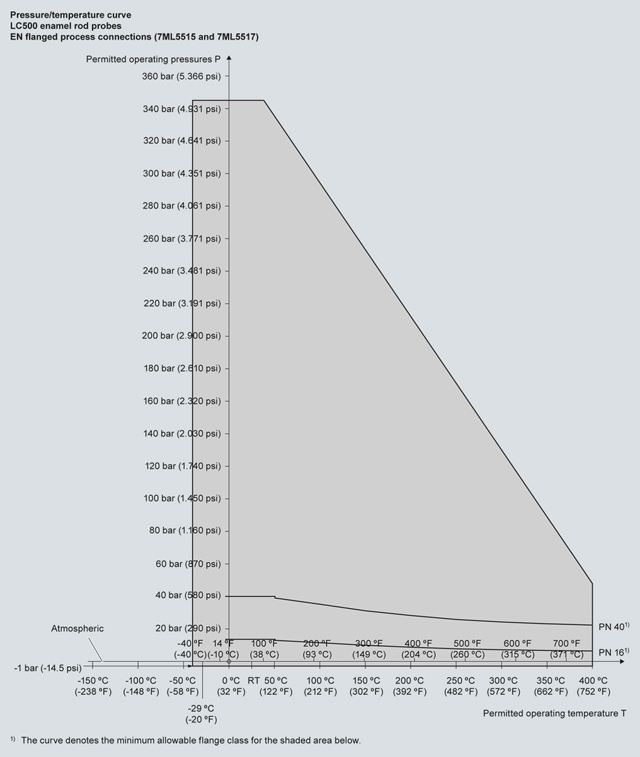

SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5515 and 7ML5517)



SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5513)



SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5515 и 7ML5517)



SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5515 и 7ML5517)



SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5515 и 7ML5517)

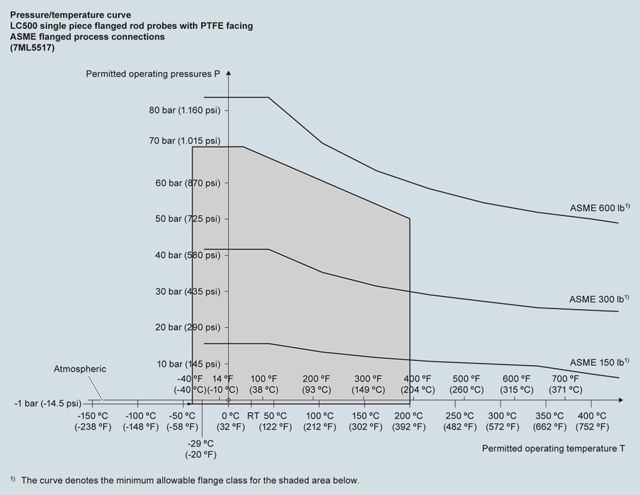

SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5517)



SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5517)

Конфигурация



Установка SITRANS LC 500

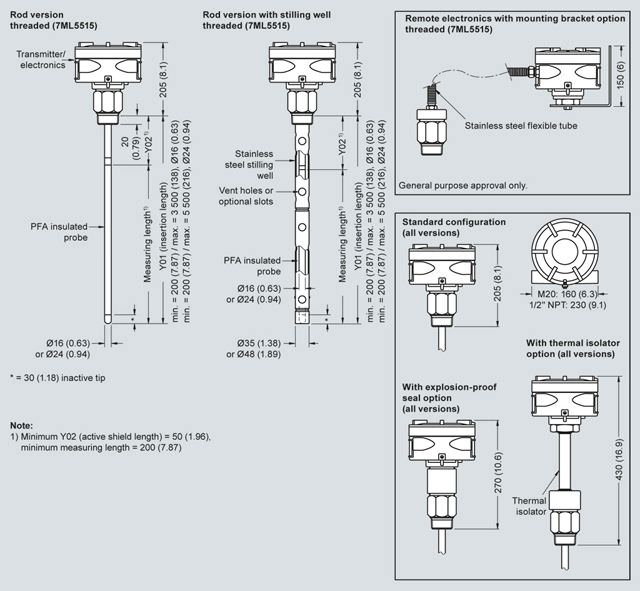

Чертеж



Конфигурации зондов

Конфигурации зондов

SITRANS LC 500 констукция зондов

Стандарт

Для разделительного слоя в емкостях хранения

Гигиенический

Типы подключения к процессу

резьбовой или приварной фланец

цельный фланец

резьбовой или приварной фланец

S серии

Резьба

Имеется

–

Имеется

–

Фланец

Имеется

Имеется

Имеется

–

Гигиенические зажимы

–

–

–

Имеется

Гигиеническая резьба

–

–

–

Имеется

Подключение к процессу - материалы

Нерж. сталь AISI 316L

Имеется

Имеется

Имеется

Имеется

Углеродистая сталь C22.8N

–

–

–

–

Компонентная сталь

–

–

–

–

Hastelloy1) B2 или C22

Имеется

Имеется

–

–

Monel 400

  -

–

–

–

Изоляция зондов

PFA

Имеется

Имеется

Имеется

Имеется

Enamel

Имеется

–

–

–

Параметры длины и процесса 4)

Макс. длина стержня (мм/дюймов)

Y01: 5500/216,

от 250мм

Y02: от 50 мм

Y01: 5500/216,

от 250 мм

Y02: от 50 мм

–

Y01: 5500/216,

от 250 мм

Y02: от 50 мм

Макс. длина кабеля (мм/дюймов)

Y01: 35000/1378,

от 250 мм

Y02: от 50 мм

Y01: 35000/1378,

от 250 мм

Y02: от 50 мм

Y01: 35000/1378,

от 250 мм

Y02: от 50 мм

–

Макс. давление (бар/psi)

200/2900

150/2175

5/73

10/145



Макс. температура (C/°F)

200/392

200/392



100/212

200/392





- Отсутствует как стандартная версия

 1) Фланец из нерж. стали AISI-316L/1.4404 с сварной платой Hastelloy, 5 мм
2) В зависимости от диапазона температур
3) В зависимости от ступени давления
+ до 400 °C (752 °F) с изоляцией зондов из Email

4) Y01 - "общая длина погружения стержня", мм

     Y02 - "длина активного экрана", мм

     Активная длина сенсора (измерительная часть) определяется как разность Y01-Y02

    Просьба указывать опции Y01 и Y02, добавляя к заказному номеру "-z"

Особенности


  • Запатентованная Active-Shield технология
  • Простой процесс калибровки при помощи нажатия одной клавиши и интегрированный местный дисплей
  • Высокая разрешающая способность благодаря использованию принципу обратной частоты
  • Измерение сигнала при помощи двух- проводная приемной петли 4-20/4-20 мА
  • Высокотехнологичный датчик (HART-протокол)
  • Устойчив к высоким температурам и давлению
  • Полная самодиагностика в соответствии с NAMUR NE 43

Схема подключения



Соединения SITRANS LC 500

Технические данные



Вход



Диапазон измерения

0 до 3300 pF

Предел измерения

Мин 3,3 pF

Подача сигнала тока измерения

NAMUR NE 43

Выход



Токовая петля

3.6 до 22 мА/ 22 до 3.6 мА (двухпроводная токовая петля)

Точность



Стабильность температуры

0.15 pF (0 pF) или < 0.25% e обычно менее 0,1% от мгновенного измеренного значения, которое выше полного температурного диапазона

Нелинейность и повторяемость

менее 0,1% от диапазона и мгновенного значения соответственно

Погрешность измерения

Девиация <0,1% от измеренного занчения

Рабочие условия



Диапазон измерения давления



 Стандартный

Вакуум до 200 Бар (2920 psi)

 Как опция

Вакуум до 525 Бар (7665psi)

Условия окружающей среды



 Температура окружающей среды (преобразователь сигналов)



- Без температурного изолятора

-40 до +85 °C (-40 to +185 °F) ATEX Ex protection: -40 до +70 °C (-40 до +158 °F) для T6, -40 до +85 °C (-40 до +185 °F) для T5 до T1

- С температурной изоляцией

В зависимости от температурного диапазона пробы

 Температура процесса (проба)



- Стандартная

-200 до +200 °C (-328 до +392 °F)

- С температурным изолятором

-200 до +400 °C (-328 до +752 °F)

 Требования к категории помещения

II

 Степень загрязнения окружающей среды

4

 Класс защиты

IP 65 / Тип 4X / NEMA 4X

Требования к установке



 Установка

Внутриснаружи помещения

 Высота

2000 м макс.

Конструкция Конструкция



Материал



 Материал сварных частей



- Стандартный

AISA 316 L

- Опция

C22.8 N, Monel 400, Hastelloy C22, Duplex

 Изоляция зонда

PFA, enamel эмалированный

Диаметр пробы



 Конструкция жилы кабеля

16 мм (0.63") или 24 мм (0.95")

 Конструкция кабеля

9 мм (0.35")

Длина пробы



 Конструкция жилы кабеля

Макс. 3.5 м (138“), (16 мм стержень) Макс. 5.5 м (216“), (24 мм стержень)

 Конструкция кабеля

Макс. 35 м (1378“)

Тип подсоединения к процессу пробы



 Резьбовое подсоединение

NPT, BSP, JIS

 Подсоединение к процессу при помощи плоских фланцев

ANSI, DIN

Питание

Макс. DC 33 V (DC 30 V , взрывозащищенная работа мин. DC 12 V @ 3.6 мА, мин. DC 9.5 V @ 22 мА

Характеристики



Безопасность

Вход пробы ESD защищен до 55 КВт Входывыходы гальванически изолированы Полярно независимая токовая петля Полностью гермтичный Интегрированный барьер безопасности

 Диагности сбоев когда

Первичная переменная (PV) за пределами измерения, системная ошибка в измерении цепи, девиация между AD DF конвертером, проверить сумму, проверить самодиагностику

 Функции вращающегося переключателя

Позиции от 0 до 9 , от A до F

 Коммуникации

В соответствии с HART Communication Foundation (HCF)

Сертификаты и разрешения

CE (complies with E.C.C. требования по EN 55011 и EN 61326) CENELEC: EEx ia IIC T6-T4, EEx ia IIB T6-T4 (intrinsically-safe), EEx d [ia] IIC T6-T4 (explosion-proof), Ex nC IIC T4 (Non-Sparking Proof) FM/CSA: Class I, II и III, Div. 1 Groups A, B, C и D (intrinsically-safe), Class I, Div. 2, Class II, Div. 2, Class III, Div. 1 and 2 (hazardous locations) FM: Class I, II and III, Div. 1 Groups A, B, C and D (explosion-proof) ATEX: II1GD EEx ia IIC T6..T4; II 1/2 GD EExd [ia] IIC T6..T1; II3G 2D EEx nC IIC T6..T4 Lloyd’s Register of Shipping, Categories ENV1, ENV2, ENV3, и ENV5 3A Sanitary PED 97 / 23 / CE
