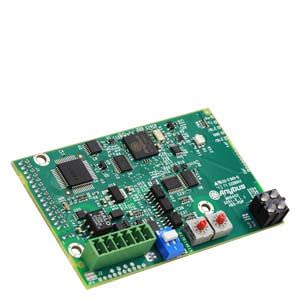

Модуль SmartLinx Siemens

Область применения



Модули SmartLinx позволяют осуществлять прямое цифровое подсоединение к распространенным промышленным системам полевых шин и телефонным линиям. Они предлагают реальную совместимость plug-and-play с продуктами Siemens Milltronics.

Монтаж может быть осуществлен быстро и просто в любое время. Модули через штепсельныймонтируются в прибор, совместимый с SmartLinx. Они заменяют собственные полевые шины заказчика и заменяют дополнительное аппаратное оборудование (шлюзы). Благодаря сокращению затрат на монтаж уменьшается нагрузка на техников и обслуживающий персонал. SmartLinx предоставляет все данные приборов, включая измеряемые величины и состояние, и позволяет осуществлять настройку рабочих параметров через полевую шину или дистанционную передачу.

Обзор



Модули SmartLinx позволяют осуществлять прямое цифровое подсоединение к распространенным промышленным системам полевых шин и телефонным линиям. Они предлагают реальную совместимость "Plug-and-Play" с продуктами Siemens Milltronics.

Особенности


  • Простой быстрый монтаж
  • Прямое подсоединение – нет дополнительных затрат на монтаж
  • Имеются модули для Profibus-DP, Allen Bradley, Remote IO, Modbus RTU, DeviceNet и модем для телефонных соединений (Европа и Северная Америка)

Технические данные



Тип модуля

Allen Bradley удаленный I/O

 Интерфейс

RIO

 Cкорость передачи

57.6, 115.2 или 230.4 Кбод

 Адресс

1 bis 73, ¼ до заполнения

 Присоединение

RIO slave

 Совместимость модуля SmartLinx

 SITRANS LU 01

 SITRANS LU 02

 SITRANS LU 10

 InterRanger DPS 300

 EnviroRanger ERS 500

 Accumass BW500

 Accumass SF500

 MultiRanger 100/200

 HydroRanger 200





Тип модуля

PROFIBUS DP

 Интерфейс

RS-485 (PROFIBUS стандарт)

 Cкорость передачи

Все доступные PROFIBUS DP скорости от 9600 Kbps до 12 Mbps

 Адресс

0 до 99

 Присоединение

Slave

 SmartLinx модуль совместим

 SITRANS LU 01

 SITRANS LU 02

 SITRANS LU 10

 InterRanger DPS 300

 EnviroRanger ERS 500

 Accumass BW500

 Accumass SF500

 MultiRanger 100/200

 HydroRanger 200





Тип модуля

MODBUS RTU

 Интерфейс

RS-232 или RS-485

 Cкорость передачи

1200, 2400, 4800, 9600, 19200, 38400

 Адресс

1 до 247

 Присоединение

Slave

 Совместимость модуля SmartLinx

 SITRANS LU 01

 SITRANS LU 02

 SITRANS LU 10

 InterRanger DPS 300

Включая с продукцией:

 EnviroRanger ERS 500

 Accumass BW500

 Accumass SF500

 MultiRanger 100/200

 HydroRanger 200





Тип модуля

DeviceNet

 Интерфейс

DeviceNet

 Cкорость передачи

125, 250, 500

 Адресс

0 дo 63

 Присоединение

Slave (група 2)

 Совместимость модуля SmartLinx

 SITRANS LU 01

 SITRANS LU 02

 SITRANS LU 10

 InterRanger DPS 300

 EnviroRanger ERS 500

 Accumass BW500

 Accumass SF500

 MultiRanger 100/200

 HydroRanger 200





Тип модуля

Модем - MODBUS RTU

 Интерфейс

RJ-11 в телефонную линию

 Cкорость передачи

1200, 2400, 4800, 9600, 14400

 Адресс

1 до 247

 Присоединение

Slave

 Совместимость модуля SmartLinx

 SITRANS LU 01

 SITRANS LU 02

 SITRANS LU 10
