Область применения

Области применения

• Защита окружающей среды
• Управление котлом в запальных системах
• Контроль качества (например, в сверхчистом газе)
• Контроль процессов выбросов
• Оптимизация процесса.

Прочие приложения

• Химические заводы
• Производители газа
• Исследование и разработка.

Обзор

OXYMAT 61 основан на методе измерения переменного давления при  парамагнитном эффекте и используется для измерения содержания кислорода в газах

OXYMAT 61

Дизайн

• 19“ модуль с высотой 4HU для установки

  • в шарнирных рамах
  • в шкафах, с или без скользящих направляющих
• Для обслуживания лицевая панель может откидываться вниз (соединение лэптоп)
• Газовые соединения для ввода и вывода газа-пробы: трубки диаметром 6 мм или 1/4"
• Газовые и электрические соединения на задней стороне.

Дисплей и панель управления

• Большой ЖК-дисплей для одновременного отображения:

  • Измеряемого значения
  • Строки состояния
  • Диапазонов измерения
• Контраст ЖК-панели регулируется через меню
• Постоянная светодиодная подсветка фона 　
• Моющаяся мембранная клавиатура с пятью назначаемыми кнопками 　
• Управление на основе меню для конфигурирования, функций тестирования и калибровки 　
• Текстовая система помощи пользователю
• Графическое представление тренда концентрации; программируемые интервалы времени

Входы и выходы

• Шесть свободно конфигурируемых цифровых входов (напр., для переключения диапазонов, обработки внешних сигналов от пробоподготовки) 　
• Шесть свободно конфигурируемых релейных выходов (напр., для ошибок, запроса на обслуживание, сигнализация пределов, внешние электромагнитные клапаны)
• Два программируемых аналоговых входа (напр., коррекция перекрестных помех, внешний датчик давления)
• Расширение восемью дополнительными цифровыми входами и восемью дополнительными релейными выходами, напр., для автокалибровки с использованием до 4 калибровочных газов.

Коммуникация

• 　RS 485 присутствует в базовом модуле (подключение сзади).

Опции

• Преобразователь RS 485/RS 232
• Преобразователь RS 485/Ethernet
• Подключение в сети через интерфейс PROFIBUS DP/PA
• Программное обеспечение SIPROM GA в качестве инструмента обслуживания и сопровождения.

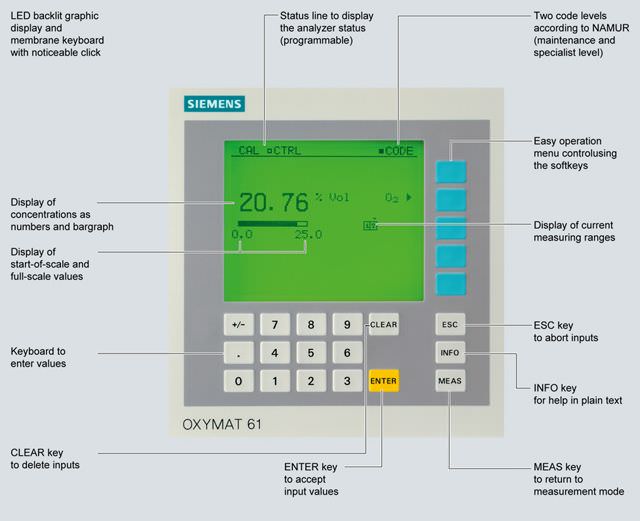

OXYMAT 61, мембранная клавиатура и графический дисплей

Версии - детали, контактирующие с веществом, стандартные

Опции

Газовый путь

　Газовый путь OXYMAT 61 со встроенным насосом газа сравнения (соединения для 10 кПа)

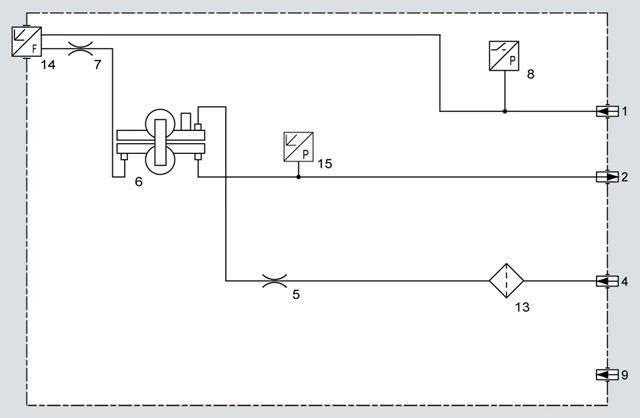

　Газовый путь OXYMAT 61 с соединением газа сравнения от 300 до 400 кПа

Функции

В отличие от почти всех остальных газов, кислород является парамагнетиком. Это свойство используется в качестве принципа измерения газоанализаторами OXYMAT 61.

Молекулы кислорода в неоднородном магнитном поле увлекаются в направлении увеличения силы поля по причине их парамагнетизма. Когда в магнитном поле встречаются два газа с различными концентрациями кислорода, между ними создается разность давлений.

В случае OXYMAT 61, один газ (1) является газом сравнения (N2, О2 или воздух), другой – газом-пробой (5). Опорный газ вводится в ячейку пробы (6) через два канала (3). Один из этих потоков опорного газа встречается с газом-пробой внутри области магнитного поля (7). Т.к. эти два канала соединены, давление, которое пропорционально концентрации кислорода, вызывает поперечный поток. Этот поток преобразуется в электрический сигнал датчиком микропотока (4).

OXYMAT 61, принцип действия

Сенсор микропотока состоит из двух никелевых сеток, нагреваемых прибл. до 120 °C, которые, вместе с двумя дополнительными резисторами, образуют мост Уитстона. Пульсирующий поток приводит к изменению в сопротивлении Ni-сеток. Это приводит к смещению в мосте, зависящему от концентрации кислорода в пробе. 　, мосте, зависящему от концентрации кислорода в пробе. 　

Т.к. сенсор микропотока расположен в потоке опорного газа, измерения не зависят от теплопроводности, специфичных тепловых или внутренних колебаний газа-пробы. Это также обеспечивает высокую степень коррозионной устойчивости, т.к. сенсор потока не подвергается прямому воздействию со стороны газа-пробы. 　.к. сенсор микропотока расположен в потоке опорного газа, измерения не зависят от теплопроводности, специфичных тепловых или внутренних колебаний газа-пробы. 　

Благодаря использованию магнитного поля переменной силы (8), влияние фонового потока не детектируется датчиком микропотока, и, таким образом, измерения не зависят от положения установки прибора. (8), влияние фонового потока не детектируется датчиком микропотока, и, таким образом, измерения не зависят от положения установки прибора

Ячейка пробы находится непосредственно в пути газа-пробы и имеет небольшой объем. Поэтому сенсор микропотока реагирует быстро, что приводит к очень малому времени отклика для OXYMAT 61.

Примечание

Газы пробы должны поступать в анализатор очищенными от пыли. Избегайте конденсации в ячейках пробы. Поэтому в большинстве приложений требуется соответствующая подготовка пробы.

Важные характеристики

• Четыре свободно параметрируемых диапазона измерения, также со смещением ноля все диапазоны измерения линейные
• Электрически изолированный сигнальный выход, назначаемый как 0/2/4 до 20 мА (также инвертированный)
• Возможно автоматическое или ручное переключение диапазона; также возможно дистанционное переключение 　возможно дистанционное переключение 　
• Возможно сохранение измеряемых значений в ходе калибровки 　
• Постоянные времени, выбираемые в широких пределах (статическое/динамическое подавление шума); т.е. время отклика анализатора или компонента может быть настроено согласно соответствующему приложению. 　• Простота работы с помощью меню 　Постоянные времени, выбираемые в широких пределах (статическое/динамическое подавление шума); т.е. время отклика анализатора или компонента может быть настроено согласно соответствующему приложению. 　
• Простота работы с помощью меню 　
• Малый долгосрочный дрейф 　
• Два уровня управления с раздельными кодами доступа для предотвращения случайного или несанкционированного ввода 　
• Может параметрироваться автоматическая калибровка диапазона 　
• Управление основано на рекомендации NAMUR
• Мониторинг газа-пробы (опция)
• 　Версии анализатора по требованиям заказчика, например:
  • Принятие товара заказчиком
  • Метки тэгов
  • Регистрация дрейфа
• Простота обращения с использованием числовой мембранной клавиатуры, с использованием меню
• Быстрое время отклика 　
• Подача опорного газа извне (N₂, О₂ или воздух, прибл. 300 кПа) или через встроенный насос опорного газа (окружающий воздух, прибл. 10 кПа) 　
• Мониторинг опорного газа с соединением опорного газа 300 до 400 кПа (опция) кПа)
• Различные наименьшие интервалы, в зависимости от версии 2.0% или 5.0% О₂
• Внутренний датчик давления для коррекции колебаний в давлении газа-пробы .

　Коррекция ошибки нуля / Перекрестных помех

　Ошибка нуля по причине диамагнетизма или парамагнетизма остаточных газов с азотом в качестве опорного газа при 60 °C и 100 кПа абсолютного (согласно IEC 1207/3)

Температурные поправки:

　Ошибки нуля, указанные в таблице , должны умножаться на поправочный коэффициент (k):

• с диамагнитными газами: k = 333 K / (θ [°C] + 273 K)
• с парамагнитными газами: k = [333 K / (θ [°C] + 273 K)]²

　(все диамагнитные газы имеют отрицательную ошибку нуля).

Газы сравнения

Особенности

• Встроенный насос для циркуляции газа сравнения (опция, например, окружающий воздух)
• Высокая линейность
• Компактная конструкция
• Возможность физически повышенного нуля. .
