Внешний ограничитель качательных движений Siemens
Обзор
Внешние ограничители качания минимизируют горизонтальное отклонение весоизмерительной системы и могут устанавливаться отдельно от несущей конструкции.
Дизайн
Ограничитель качания может быть выполнен в виде стойки, центрированной в отверстии большего размера.
На принципиальной схеме в узел дополнительно интегрирован стопор подъема, ограничивающий перемещение несущей конструкции вверх.
Принципиальная схема

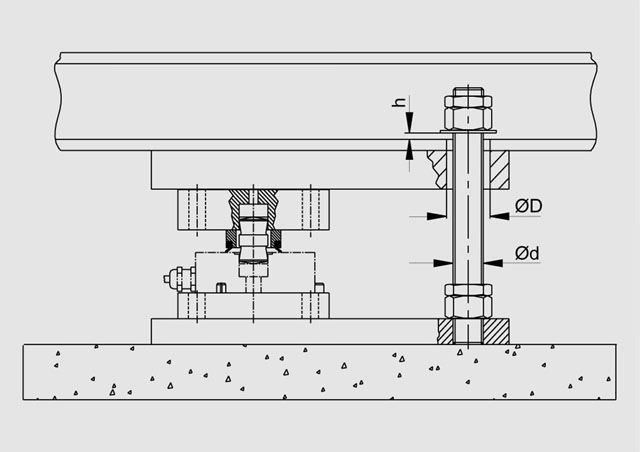

Принципиальная схема внешнего ограничителя качания со стопором подъема
