Комбинированный монтажный блок для BB, SB, RN и CC Siemens

Обзор

С функциональной точки зрения комбинированный монтажный блок аналогичен качающейся опоре. Помимо этого он также выполняет функции ограничителя качания и стопора подъема.

Дизайн

Комбинированный монтажный блок состоит из подвижной стойки, головной плиты и плиты основания, а также из двух винтов с потайной головкой, выполняющих роль ограничителей качания и стопоров подъема.

Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки. Ограничение качания предотвращает чрезмерное отклонение и тем самым надежно защищает весоизмерительную ячейку от повреждений. Стопор подъема не дает несущей конструкции подниматься вверх.

Весоизмерительная ячейка не входит в объем поставки комбинированного монтажного элемента.

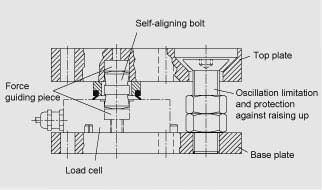

Принципиальная схема

Конструкция комбинированного монтажного элемента на примере серии RN
