Весоизмерительные ячейки Siemens
Обзор
Весоизмерительная ячейка на базе изгибной кольцевой пружины, для эксплуатации в резервуарных, ленточных, платформенных и рольганговых весах.
Дизайн
В качестве измерительного элемента выступает изгибная кольцевая пружина из нержавеющей стали. На верхней и нижней торцевой поверхности кольца расположены по две расширительных измерительных спирали (DMSp). За счет центрически воздействующей нагрузки в направлении измерения пружина наклоняется, т.е. диаметр верхней торцевой поверхности уменьшается, а диаметр внутренней - увеличивается. При этом пружина и динамически связанные с ней DMSp эластично деформируются. При этом вырабатывается измерительное напряжение, пропорциональное нагрузке.
Весоизмерительные ячейки с номинальной нагрузкой до 13 т оснащены внутренней защитой от перегрузки.
Чертеж
Номинальная нагрузка | ØA | B | ØC | ØD | E | ØF | G | макс. момент | K |
|---|---|---|---|---|---|---|---|---|---|
60 кг, 130 кг, 280 кг | 63 | 22 | 15,1 | 3,2 | 15 | 55,5 | M5 | 8 Нм | 34 |
0,5 т, 1 т | 80 | 25 | 19 | M10 | - | 70 | M6 | 14 Нм | 17,5 |
2 т, 3,5 т, 5 т | 80 | 30 | 19 | 15H7 | - | 70 | M6 | 14 Нм | 17,5 |
10 т | 95 | 35 | 29,1 | 24,9 | - | - | - | - | 17,5 |
13 т | 95 | 35 | 29,1 | 24,9 | 20 | - | - | - | 40 |
28 т | 120 | 46 | 35,9 | - | 25 | - | - | - | - |
60 т | 140 | 62 | 47,9 | 34 | - | - | - | - |

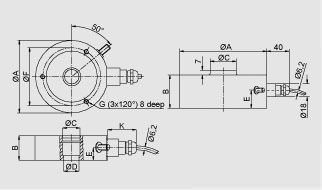

Весоизмерительная ячейка SIWAREX R серии RN, размеры
Технические данные
Весоизмерительные ячейки SIWAREX R, серия RN
возм. области применения | резервуарные весы, ленточные, платформенные, рольганговые весы | ||||
|---|---|---|---|---|---|
Конструктивное исполнение | изгибная кольцевая пружина | ||||
Ном. нагрузка/макс. нагрузкаEmax. | 60/130/280 кг | 0,5/1/2/3,5/ | 13/28/60 т | ||
класс точности по OIML R60 | C3 | C3 | C3 | ||
Макс. цена деления nLC | 3000 | 3000 | 3000 | ||
Мин. цена деления Vmin | Eмакс./17500 | Eмакс./10000 | Eмакс./17500 | ||
Мин. диапазон применения Rmin(LC) | 17 % | 30 % | 17 % | ||
Комбинированная погрешность Fcomb | ≤ ± 0,018 % Cn | ≤ ± 0,023 % Cn | ≤ ± 0,018 % Cn | ||
Переменность Fv | ≤ ± 0,01 % Cn | ≤ ± 0,01 % Cn | ≤ ± 0,01 % Cn | ||
Возврат нулевого сигнала | ≤ ±0,0167 % Cn1) | ≤ ±0,0167 % Cn1) | ≤ ±0,0167 % Cn1) | ||
Погрешность ползучести Fcr | |||||
| ≤ ±0,0120 % Cn1) | ≤ ±0,0245 % Cn1) | ≤ ±0,0120 % Cn1) | ||
| ≤ ±0,0053 % Cn1) | ≤ ±0,0053 % Cn1) | ≤ ±0,0053 % Cn1) | ||
Температурный коэффициент | |||||
| ≤ ± 0,004 % Cn/5K | ≤ ± 0,007 % Cn/5K | ≤ ± 0,004 % Cn/5K | ||
| ≤ ± 0,004 % Cn/5K | ≤ ± 0,005 % Cn/5K | ≤ ± 0,004 % Cn/5K | ||
Минимальная предварительная нагрузка Emin | ≥ 0 % Emax. | ≥ 0 % Emax. | ≥ 0 % Emax. | ||
Макс. рабочая нагрузка Lu | 200 % Emax. | 150 % Emax. | 150 % Emax. | ||
Разрушающая нагрузка Ld | 500 % Emax. | 300 % Emax. | 300 % Emax. | ||
Макс. поперечная нагрузка LIq | 75 % Emax. | 100 % Emax. | 75 % Emax. | ||
Номинальный измерительный путь hn приEmax. | 0,07 мм | 0,1 ± 0,02 мм | 0,11 - 0,2 мм | ||
Защита от перегрузки | интегрированная | интегрированная | интегрированная при | ||
Напряжение питания Usr | 15 В | 10 В | 15 В | ||
Напряжение питания (диапазон) | 5 ... 30 В | 5 ... 30 В | 5 ... 30 В | ||
Номинальный показательCn | 1 мВ/В | 2 мВ/В | 2 мВ/В | ||
Допуск показателя Dc | ± 0,01 мВ/В | ± 0,1 мВ/В | ± 0,1 мВ/В | ||
Допуск нулевого сигналаDo | ≤ ± 1,0 % Cn | ≤ ± 1,0 % Cn | ≤ ± 1,0 % Cn | ||
Входное сопротивлениеRe | 1260 ± 100 Ω | 1110 ± 50 Ω | 13 т: 28 т: 60 т: | ||
Выходное сопротивлениеRa | 1020 ± 0,5 Ω | 1025 ± 25 Ω | 13 т: 28 т: 60 т: | ||
Сопротивление изоляцииRis | ≥ 20 MΩ | ≥ 5000 MΩ | ≥ 20 MΩ | ||
Номинальный диапазон температур Btn | -10 ... + 40 °C | -10 ... + 40 °C | -10 ... + 40 °C | ||
Диапазон рабочих температур Btu | -30 ... + 85 °C | -30 ... + 70 °C | -30 ... + 85 °C | ||
Диапазон температур хранения Bts | -50 ... + 95 °C | -50 ... + 80 °C | -50 ... + 95 °C | ||
Материалы чувствительного элемента (DIN) | Нержавеющая сталь, | Нержавеющая сталь, | Нержавеющая сталь, | ||
Степень защиты по DIN EN 60 529; IEC 60 529 | IP66/IP68 | IP66/IP68 | IP66/IP68 | ||
Рекомендуемый момент затяжки крепежных винтов | 8 Нм | 14 Нм (0,5 ... 5 т) | – | ||
SC-калибровка током 2) | Стандарт | Стандарт | Стандарт | ||
Взрывозащитное исполнение согласно ATEX (опция) | II 2 G EEx ib IIC T6/T4 | II 2 G EEx ib IIC T6/T4 | II 2 G EEx ib IIC T6/T4 | ||
Кабельная разводка | |||||
Принцип действия | Цвет | Цвет | Цвет | ||
| розовый | розовый | розовый | ||
| серый | серый | серый | ||
| коричневый | коричневый | коричневый | ||
| белый | белый | белый | ||
| прозрачный | Экран соединен с корпусом ячейки. | прозрачный | ||
1) Для номинальной температуры от -10 до +40 °C.
2) “Калибрование потока”; номинальная характеристика и выходное сопротивление согласованы таким образом, что выходной ток компенсируется в пределах 0,05 % эталонного значения. Это упрощает параллельно подключение нескольких весоизмерительных ячеек.
