Самоустанавливающийся механизм Siemens

Обзор

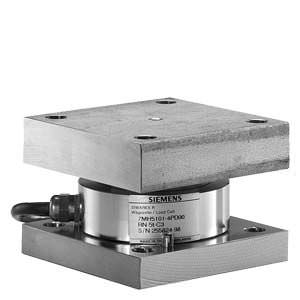

Самоцентрирующаяся качающаяся опора для весоизмерительных ячеек серии RN благодаря свой небольшой высоте отлично подходит для резервуарных и платформенных весов.

Дизайн



Качающаяся опора состоит из подвижной стойки, головной плиты (верхняя часть опоры) и плиты основания (нижняя часть опоры).

Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки. Если несущая конструкция отклоняется по горизонтали более, чем на 4 мм (номинальная нагрузка до 5 т), 7мм (номинальная нагрузка до 13 т) или 10 мм (номинальная нагрузка до 60 т) необходимо ограничить боковой ход несущей конструкции (например, с помощью упоров). Необходимо принять меры против подъема несущей конструкции, изменив ее соответствующим образом.

Весоизмерительная ячейка не входит в объем поставки опоры.

Чертеж



Качающаяся опора 0,06 ... 13 т (слева)

Качающаяся опора 28/60 т (справа)




Номинальная нагрузка

A

B

C

ØD

E

F

K

ØL

M

60 ... 280 кг

80

60

52

63

22

8

11

9

12

0,5 т, 1 т

100

75

79

80

25

15

10

11

25

2 т, 3,5 т, 5 т

100

75

79

80

30

15

8,5

11

25

10 т, 13 т

120

90

121,2

95

35

20

20

14

40

28 т

160

120

203

120

53

30

25

22

40

60 т

200

140

254

140

69

36

34

26

50



Качающаяся опора для весоизмерительных ячеек SIWAREX R серии RN, размеры
