Комбинированный монтажный блок Siemens

Обзор



Самоцентрирующийся комбинированный монтажный блок для весоизмерительных ячеек серии RN благодаря своей небольшой высоте особенно хорошо подходит для установки в небольшие резервуарные, платформенные и рольганговые весы.

Дизайн

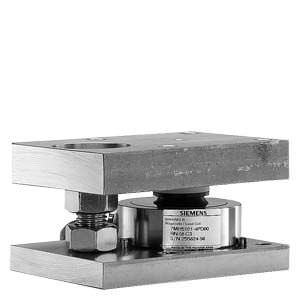

Комбинированный монтажный блок состоит из подвижной стойки, головной плиты и плиты основания, а также из двух винтов с потайной головкой, выполняющих роль ограничителей качания и стопоров подъема.

Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки. Ограничитель качания предотвращает чрезмерное боковое отклонение и тем самым надежно защищает весоизмерительную ячейку от повреждений. Блок рассчитан на компенсацию максимальной горизонтальной силы в Fh = 10 кН. Макс. боковое отклонение составляет ±3 мм (60 кг ... 5 т) или ±4,5мм (10 т, 13 т).

Стопор подъема предотвращает ход несущей конструкции вверх, вплоть до максимальной вертикальной силы в Fv = 25 кН.

Весоизмерительная ячейка не входит в объем поставки комбинированного монтажного элемента.

Чертеж



Исполнение 0,06 ... 1 т (слева)

Исполнение 2 ... 13 т (справа)




Номинальная нагрузка

A

B

C

ØD

E

F

ØG

H

J

K

L

60 кг, 130 кг, 280 кг

80

118

60

9

40

57

39

10

8

12

52

0,5 т, 1 т

100

145

75

11

50

68

48

12,5

15

25

79

2 т, 3,5 т, 5 т

100

190

75

11

-

68

48

-

15

25

79

10 т, 13 т

120

210

90

14

-

77,5

45

-

20

40

121,2



Комбинированный монтажный блок для весоизмерительных ячеек SIWAREX R серии RN, размеры
