Весоизмерительные ячейки Siemens
Обзор
Весоизмерительная ячейка, действующая на усилие сжатия, для эксплуатации в резервуарных, бункерных и автомобильных весах.
Дизайн
В качестве измерительных элементов используются четыре квадратных стойки из нержавеющей стали, на которых закреплены по четыре расширяющихся измерительных полоски (DMS).
За счет центрического воздействия нагрузки в измерительном направлении пружинное тело и связанные с ним DMS эластично деформируются. При этом вырабатывается измерительное напряжение, пропорциональное нагрузке.
Чертеж
Номинальная нагрузка | ØA | B | C | ØD | E | F | G | ØH | J | R шарика |
|---|---|---|---|---|---|---|---|---|---|---|
10 т, 25 т | 73,0 | 82,5 | 12,0 | 58,0 | 6,5 | 1,8 | 64,0 | 31,8 | M12x1,75 глубина 11 | 152 |
40 т, 60 т | 105,0 | 127,0 | 34,0 | 82,5 | 8,0 | 11,0 | 87,5 | 58,7 | M20x2,5 глубина 20 | 152 |
100 т | 152,4 | 184,2 | 72,3 | 123,8 | 23,6 | 21,8 | 108,2 | 79,2 | M20x2,5 глубина 20 | 432 |

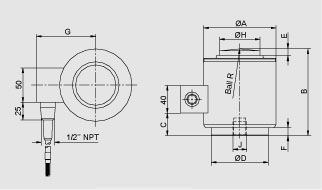

Весоизмерительная ячейка SIWAREX R, серия CC, размеры
Технические данные
Весоизмерительные ячейки SIWAREX R, серия CC
возм. области применения: Резервуарные, бункерные, автомобильные весы
Конструктивное исполнение | Сила сжатия | Сила сжатия |
|---|---|---|
Ном. нагрузка/макс. нагрузкаEмакс. | 10/25/40/60 т | 100 т |
класс точности по OIML R60 | C3 | C1 |
Макс. цена деления nLC | 3000 | 1000 |
Мин. цена деления Vмин | Eмакс./12500 | Eмакс./10000 |
Мин. диапазон применения Rмин(LC) | 24% | 10% |
Комбинированная погрешность Fcomb | ≤ ± 0,02% Cn | ≤ ± 0,03% Cn |
Переменность Fv | ≤ ± 0,01% Cn | ≤ ± 0,02% Cn |
Возврат нулевого сигнала | ≤ ± 0,0167% Cn1) | ≤ ± 0,05% Cn1) |
Погрешность ползучести Fcr |
|
|
| ≤ ± 0,0245% Cn1) | ≤ ± 0,049% Cn1) |
| ≤ ± 0,0053% Cn1) | ≤ ± 0,0105% Cn1) |
Температурный коэффициент |
|
|
| ≤ ± 0,0056% Cn/5 K | ≤ ± 0,007% Cn/5 K |
| ≤ ± 0,0045% Cn/5 K | ≤ ± 0,0085% Cn/5 K |
Минимальная предварительная нагрузка Eмин | ≥ 0% Eмакс. | ≥ 0% Eмакс. |
Макс. рабочая нагрузка Lu | 150% Eмакс. | 150% Eмакс. |
Разрушающая нагрузка Ld | 400% Eмакс. | 400% Eмакс. |
Макс. поперечная нагрузка LIq | 10% Eмакс. | 10% Eмакс. |
Номинальный измерительный путь hn приEмакс. | макс. 0,36 мм | макс. 0,36 мм |
Напряжение питания Usr (эталонное значение) | 10 В | 10 В |
Напряжение питания (диапазон) | 5 ... 25 В | 5 ... 25 В |
Номинальный показательCn | 2 мВ/В | 2 мВ/В |
Допуск показателя Dc | ± 1% | ± 1% |
Допуск нулевого сигналаDo | ≤ ± 1,0% Cn | ≤ ± 1,0% Cn |
Входное сопротивлениеRe | 450 Ω ± 4,5 Ω | 450 Ω ± 4,5 Ω |
Выходное сопротивлениеRa | 480 Ω ± 4,8 Ω | 480 Ω ± 4,8 Ω |
Сопротивление изоляцииRis | ≥ 5000 MΩ | ≥ 5000 MΩ |
Номинальный диапазон температур Btn | -10 ... + 40 °C | -10 ... + 40 °C |
Диапазон рабочих температур Btu | -40 ... + 80 °C | -40 ... + 80 °C |
Диапазон температур хранения Bts | -40 ... + 90 °C | -40 ... + 90 °C |
Материалы чувствительного элемента (DIN) | Нержавеющая сталь, заводской номер 1.4542 | Нержавеющая сталь, заводской номер 1.4542 |
Степень защиты по DIN EN 60 529; IEC 60 529 | IP66/IP68 | IP66/IP68 |
SC-калибровка током 2) | Стандарт | Стандарт |
Eex(i)-сертификация (на выбор) | II 2 G EEx ib IIC T6/T4 | II 2 G EEx ib IIC T6/T4 |
Кабельная разводка |
| |
Принцип действия | Цвет | |
|
| |
|
| |
|
| |
|
| |
|
| |
1) Для номинальной температуры от -10 до +40 °C.
2) "Калибровка током"; номинальный показатель и выходное сопротивление согласованы таким образом, что выходной ток не выходит за пределы 0,05% от эталонного значения. Это упрощает параллельно подключение нескольких весоизмерительных ячеек.
