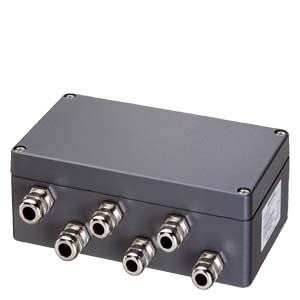

Соединительная коробка JB Siemens

Обзор

Алюминиевая распределительная коробка JB требуется для параллельного подключения весоизмерительных ячеек. С помощью одной коробки можно параллельно подключить до 4 весоизмерительных ячеек.

Если необходимо подключить более 4 ячеек, используйте вторую коробку, включив ее параллельно через поперечный соединитель. Распределительные коробки можно использовать на взрывоопасных участках (заземленные цепи электрического тока, с собственной защитой).

Дизайн

Распределительная коробка из литого под давлением алюминия состоит из нижней части и крышки. Корпус защищен от проникновения пыли и брызгов воды, степень защиты IP66. Кабели вводятся через метрические резьбовые зажимы. В корпусе имеется 28 клемм с пружинными контактами. Благодаря технологии пружинных зажимов получается вибростойкое и не требующее обслуживания соединение.

Внутреннее сопротивление, показатель и номинальная нагрузка всех включенных параллельно весоизмерительных ячеек должны быть одинаковыми. Распределительная коробка не накладывает ограничений на величину этих значений. Весоизмерительные ячейки можно подключать по четырех- или шестипроводной технологии.

Если используется четырехпроводная технология, необходимо установить две дополнительные перемычки.

Примеры подключения

4 весоизмерительные ячейки

WZ: Весоизмерительная ячейка JB: алюминиевая распределительная коробка

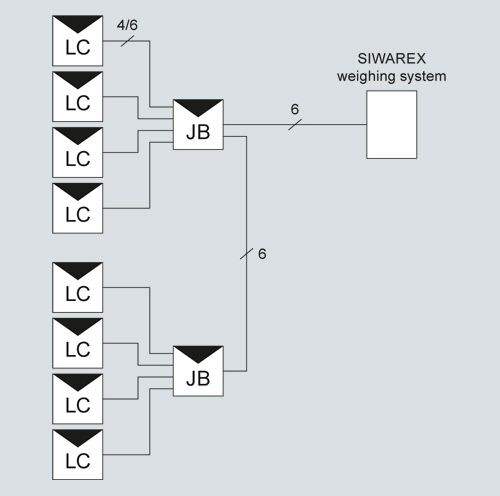

8 весоизмерительные ячейки

WZ: Весоизмерительная ячейка JB: алюминиевая распределительная коробка

Чертеж

1) отверстия для крепления корпуса

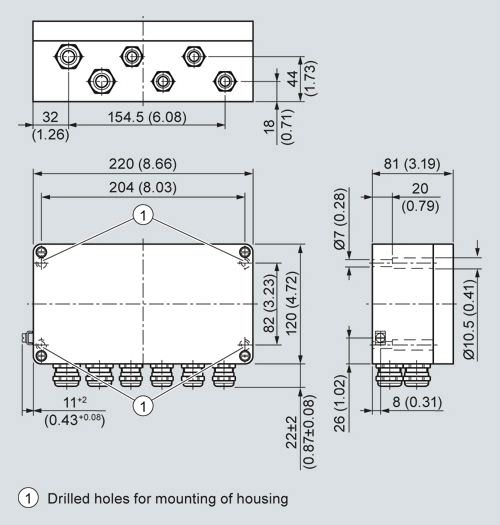

Распределительная коробка SIWAREX JB алюминиевая (7MH4 710-1BA), размеры
