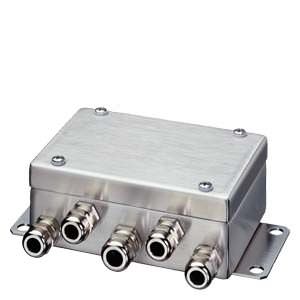

Соединительная коробка JB, нержавеющая сталь Siemens

Обзор



Распределительная коробка JB из нержавеющей стали требуется для параллельного подключения весоизмерительных ячеек. С помощью одной коробки можно параллельно подключить до 4 весоизмерительных ячеек.

Распределительные коробки можно использовать на взрывоопасных участках (заземленные цепи электрического тока, с собственной защитой).

Дизайн



Распределительная коробка из нержавеющей стали состоит из нижней части и крышки. Корпус защищен от проникновения пыли и брызгов воды, степень защиты IP66. Кабели вводятся через метрические резьбовые ЭМС-зажимы (латунь, никелированная). В корпусе имеется 18 клемм с пружинными контактами. Благодаря технологии пружинных зажимов получается вибростойкое и не требующее обслуживания соединение.

Внутреннее сопротивление, показатель и номинальная нагрузка всех включенных параллельно весоизмерительных ячеек должны быть одинаковыми. Распределительная коробка не накладывает ограничений на величину этих значений. Весоизмерительные ячейки можно подключать по четырех- или шестипроводной технологии.

Если используется четырехпроводная технология, необходимо установить две дополнительные перемычки.

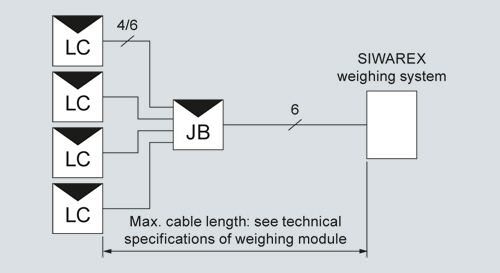

Пример подключения

WZ: Весоизмерительная ячейка JB: Распределительная коробка из нержавеющей стали

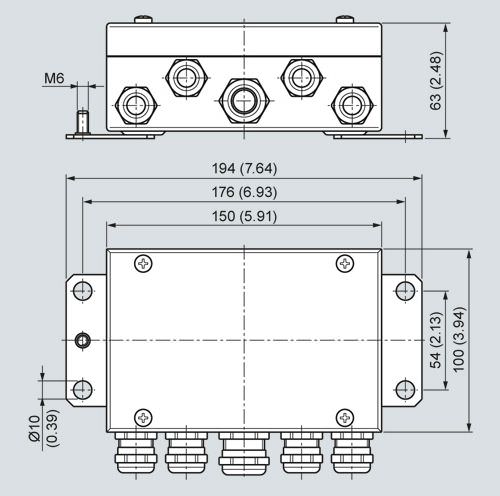

Чертеж



Распределительная коробка SIWAREX JB из нержавеющей стали (7MH4710-1EA), размеры

Технические данные



SIWAREX JB клеммная коробка, корпус из нержавеющей стали

Кабельные соединения


  • измерительных ячеек

4 x M16

  • сигнального кабеля

1 x M20

Доп. температура окружающей среды


  • в работе

-30 ... +85 °C

  • в работе в качестве калибруемых торговых весов

-10 ... +40 °C

  • при транспортировке и хранении

-40 ... +90 °C

Степень защиты

IP66 согласно EN 60529

Вибростойкость клемм согласно DIN VDE 0611 11/77

12 Гц и 50 Гц, амплитуда 1мм

Сопротивление изоляции клемм

≥ 1012 Ω см
