Коробка расширения SIWAREX EB Siemens

Обзор

Расширительная коробка EB служит для удлинения кабелей, с помощью которых подключаются ячейки.

Весоизмерительные ячейки подключаются по 4- или 6-проводной технологии. Кабельное соединение с весоизмерительным модулем или распределительной коробкой JB всегда выполняется по 6-проводной технологии. В качестве кабеля рекомендуется использовать SIWAREX 7MH4 702-8AG или -8AF.

Если кабель от весоизмерительной ячейки идет в распределительную коробку JB, соединения типа M16 x 1,5 в коробке следует заменить. Для каждой весоизмерительной ячейки требуется:

• 1 кабельное ЭМС-соединение M20 x 1,5
• 1 переходник с внешней резьбы M16 x 1,5 на внутреннюю резьбу M20 x 1,5

Расширительную коробку можно использовать на взрывоопасных участках (заземленные цепи электрического тока, с собственной защитой).

Дизайн

Расширительная коробка EB - это корпус из литого алюминия. Он имеет защиту IP66 от пыли и брызг воды. Кабели вводятся через метрические резьбовые ЭМС-зажимы и подключаются к пружинным зажимам. Благодаря технологии пружинных зажимов получается вибростойкое и не требующее обслуживания соединение.

Для подключения весоизмерительных ячеек по 4-проводной технологии для отвода сигнала датчика устанавливаются две перемычки.

Примеры подключения

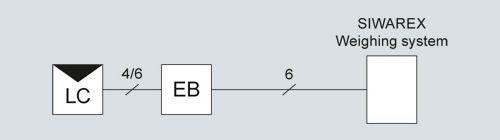

Подключение одной весоизмерительной ячейки

WZ: Весоизмерительная ячейка EB: расширительная коробка

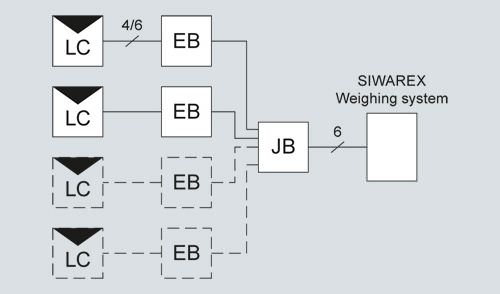

Подключение нескольких весоизмерительных ячеек

WZ: Весоизмерительная ячейка EB: расширительная коробка JB: Распределительная коробка

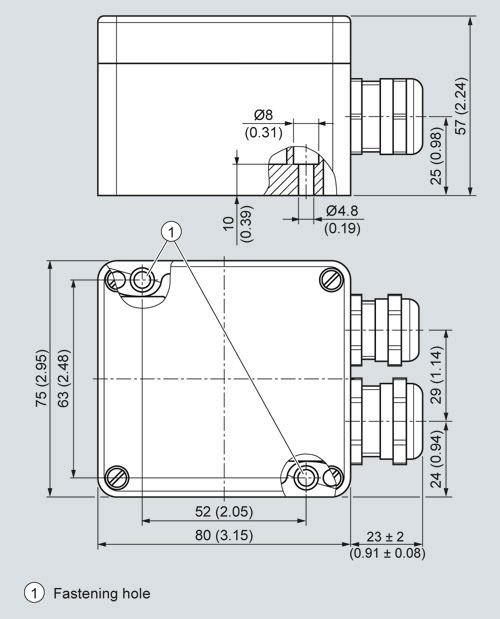

Чертеж

Расширительная коробка SIWAREX EB (7MH4 710-2AA), размеры

Технические данные
