Пример 3: взвешивание в процессе смешивания

Центр тяжести S висящей емкости находится ниже уровня измерительных ячеек.

Она опирается на 3 лапки, в порожнем состоянии (собственный вес) весит 2,8 т и вмещает максимум 4,5 т.

Для улучшения смешивания отдельных компонентов в емкости установлена мешалка, работающая в процессе взвешивания.

Выбор весоизмерительных ячеек и монтажных компонентов

Предложены 3 весоизмерительных ячейки SIWAREX R серии RN с номинальной нагрузкой 3,5 т, т.к. высокоточные ячейки RN имеют достаточно небольшую высоту (номинальная нагрузка определена по методу, описанному во введении).

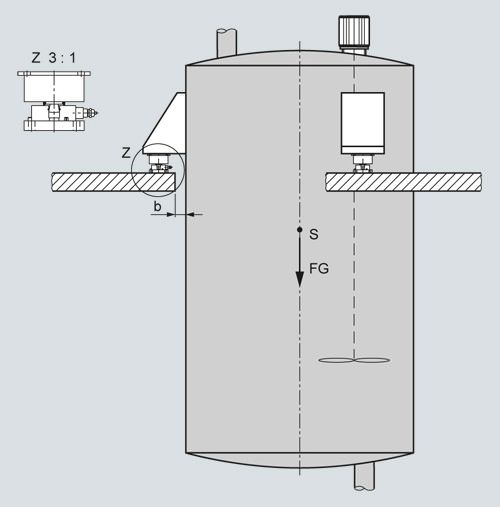

Емкость с мешалкой на весоизмерительной ячейке серии RN и эластомерной опоре

В качестве монтажных компонентов используются самоцентрирующиеся эластомерные опоры, чтобы минимизировать вибрацию, исходящую от мешалки.

Эластомерная опора допускает максимальный ход качания ± 4 мм.

Ограничение качания не требуется, т.к. между емкостью и платформой имеется небольшой зазор шириной b = 3 мм.

Если в конкретной ситуации ширина зазора больше, необходимо установить упоры или внешние ограничители качания (см. проект 4).

Конфигурация для взвешивания в процессе смешивания (базовая)
