Milltronics TASS Siemens

Область применения



Milltronics TASS - компактный датчик скорости с рабочим колесом, для монтажа на обратную ленту конвейера. При работе в составе конвейерных весов, датчик скорости выдаёт на измерительный преобразователь импульсы, которые используются для расчёта массового расхода материала. С помощью датчика скорости измеряется скорость движения ленты конвейера.

TASS устанавливается вблизи места установки конвейерных весов на обратной ветви конвейера. Датчик скорости генерирует сигналы за счет вращении колеса при движении ленты. За один оборот колеса генерируется 5 импульсов, которые подаются на измерительный преобразователь. Датчик TASS крепится на статической опоре конвейерных весов или поперечной балке через поворотный держатель.

Наиболее часто датчик скорости TASS используется в приложениях, где место установки ограничено, например, в мобильных дробилках. Датчик скоростиТASS может быть подключен к любому измерительному преобразователю Milltronics для конвейерных весов.



Обзор



Milltronics TASS - компактный датчик скорости с рабочим колесом, для монтажа на обратную ленту конвейера.

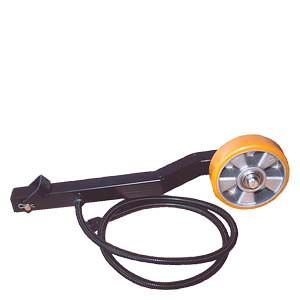

Дизайн

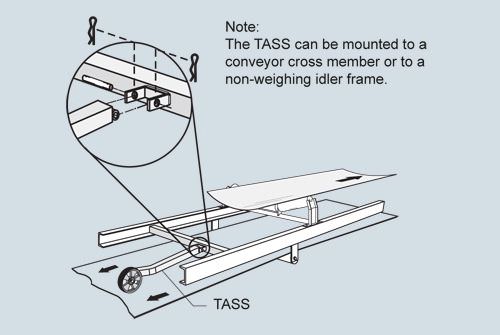

Монтаж

Монтаж TASS

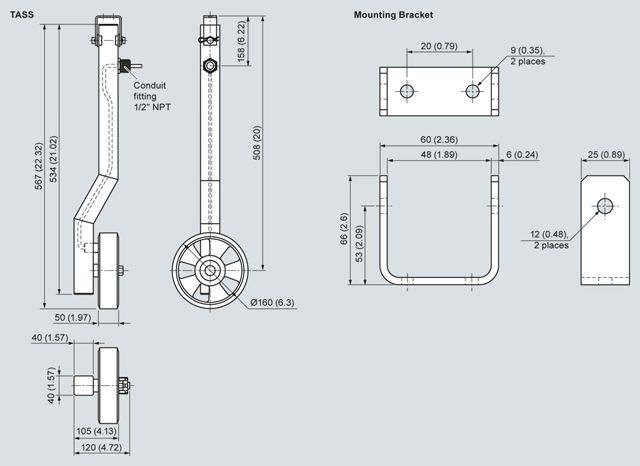

Чертеж



 Размеры TASS

Особенности


  • Прочная конструкция
  • Простота монтажа
  • Компактный сенсор, занимающий мало места
  • Класс защиты IP65

Технические данные



Milltronics TASS



Принцип работы



Принцип измерения

Специальный безконтактный датчик выдает импульсы на интегратор

Типичное приложение

Мобильные дробилки

Вход

  • Вращение колеса в обоих направлениях
  • От 25 до 350 оборотов в минуту

Выход

  • Магнитно-индуктивный сенсор
  • Открытый коллектор, NPN, макс. 200 мА
  • Импульсы: 5 имп. за оборот 9,947 импульсов/м, 3,03 импульсов/ft

Условия использования



Рабочая температура

-25... +70 °C

Степень защиты

IP65

Конструкция



Направляющий шток

Лакированная, нелегированная сталь

Колесо

Диаметр 160 мм, алюминиевое литье под давлением с полиуретановым ободом

Питание

10 ... 35 В DC, 15 мA при 24 В DC макс.

Соединение



Коричневый

+ Питание (+15 В DC)

Черный

+ Сигнал

Голубой

-  Общий провод

Кабель

  • 2 м, 3-х жильный экранированный кабель PVC, 3 x 0,25 мм2 (23 AWG), защита через гибкий кабельный ввод, 1000 мм
  • Макс. длина кабеля 300 м

Допуски

CE
