Milltronics RBSS Siemens

Область применения



При работе в составе конвейерных весов, датчик скорости выдаёт на измерительный преобразователь импульсы, которые используются для расчёта массового расхода материала. С помощью датчика скорости измеряется скорость движения ленты конвейера.

RBSS устанавливается вблизи места установки конвейерных весов на обратной ветви конвейера.Датчик скорости генерирует сигналы за счет вращении колеса при движении ленты. За один оборот колеса генерируется 150,4 импульсов, которые подаются на измерительный преобразователь. Собственный вес RBSS гарантирует постоянный контакт с лентой и, тем самым, гарантирует вращение рабочего колеса. Импульсы формируются за счет вращения шестерни с 60 зубьями, приводимой в движение рабочим колесом.

Датчик скорости RBSS может быть подключен к любому измерительному преобразователю Milltronics для конвейерных весов.



Обзор

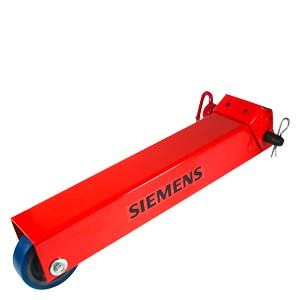

Milltronics RBSS - датчик скорости с высоким разрешением, с рабочим колесом, для монтажа на обратную ленту конвейера.

Дизайн

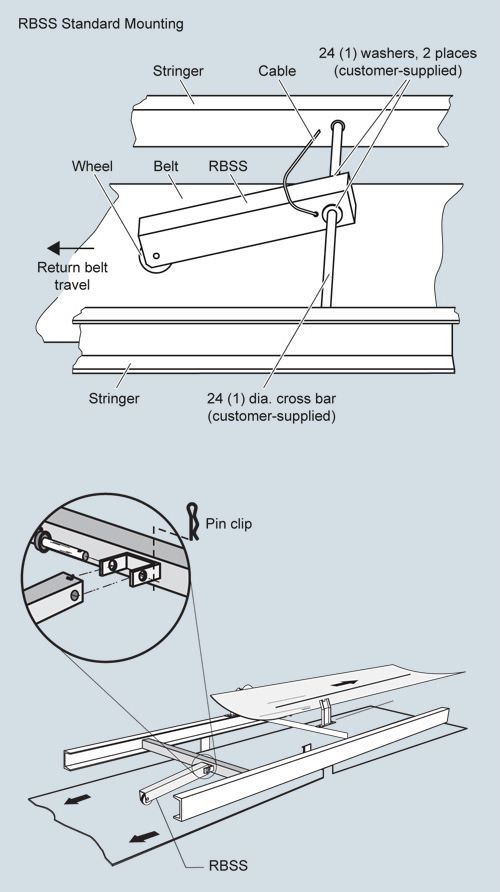

Монтаж

Монтаж RBSS

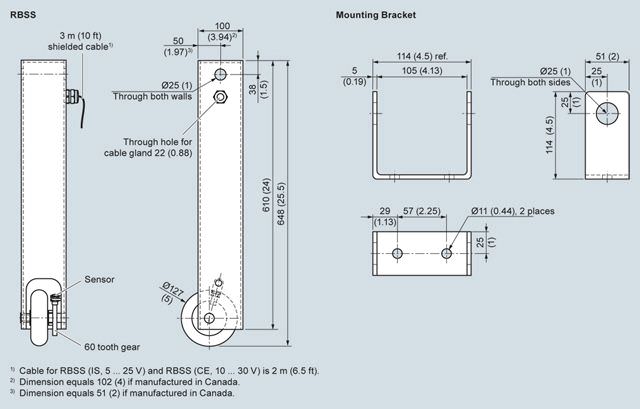

Чертеж



Размеры RBSS

Особенности


  • Прочная конструкция
  • Класс защиты IP65
  • Простой, недорогой монтаж
  • Точное измерение скорости ленты

Технические данные



Milltronics RBSS



Приницп работы



Принцип измерения

Специальный бесконтактный датчик выдает импульсы на интегратор

Типичное приложение

Различные ленточные конвейеры

Вход

Вращение колеса от 2 до 450 оборотов в минуту, в 2-х направлениях

Выход

  • 60 импульсов на оборот, от 2 до 450 Гц, 150,4 импульсов/м
  • RBSS: открытый коллектор, макс. 17 мА
  • RBSS IS: ток нагрузки, от 0 до 15 мА

Условия использования



Рабочая температура

  • RBSS: -40 ... +105 °C
  • RBSS IS: -25 ... +100 °C

Степень защиты

IP65

Конструкция



Направляющий шток

Лакированная, нелегированная сталь

Колесо

Диаметр 127 мм, полиуретановый обод

Питание

  • RBSS: от 5 до 18 ВDC, 10 мА
  • RBSS IS: от 5 до 25 В DC от искробезопасного разделительного барьера

Кабель

  • RBSS: 3 м, 3-х жильный, экранированный кабель, 0,3 мм2 (22 AWG)
    • макс. длина 300 м
  • RBSS IS: 2 м, 2-х жильный, кабель с покрытием PVC, 0,1 мм2 (26 AWG)
  • макс. длина до разделительного барьера 300 м
  • макс. длина от разделительного барьера и измерительного преобразователя 300 м

Допуски



RBSS

CE1)

RBSS IS (с подходящим, искробезопасным разделительным усилителем)1)

  • ATEX II 2 G EEx ia IIC T6
  • CSA/FM Class I, Div. 1, Groups A, B, C, and D, Class II, Div. 1, Groups E, F, и G (системный допуск)
  • CE2)

Ном. допуски датчика приближения (Pepperl+Fuchs #NJ0.8-5GM-N)

  • ATEX II 2 G EEx ia IIC T6
  • CSA/FM Class I, Div. 1, Groups A, B, C, и D, Class II, Div. 1, Groups E, F, и G (системный допуск)

Опционный разделительный барьер (необходим для RBSS IS)3)



  • Pepperl+Fuchs #KFA5-SOT2-Ex2 или #KFA6-SOT2-Ex2
  • ATEX II (1) G [EEX ia] IIC
  • CSA/FM: Class 1, Div. 1, Groups A, B, C, и D. Class II, Div. 1, Groups E, F, и G


1)  Свидетельство ЭМС по запросу.

2) Допуски для RBSS IS основываются на встроенном бесконтактном датчике NAMUR (Pepperl+Fuchs № NJ0.8-5GM-N) и использовании подходящего разделительного барьера IS. Прочую информацию см. руководство по эксплуатации RBSS.

3) Параметры допуска для датчика приближения и разделительного барьера являются собственностью Pepperl+Fuchs. Копии этого допуска можно получить на http://www.siemens.com/processautomation.
