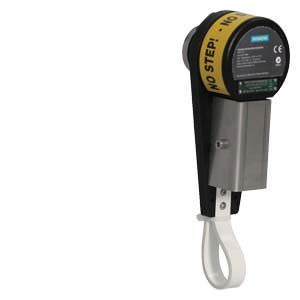

WS100 Siemens

Область применения

SITRANS WS100 датчик скорости, при работе в составе конвейерных весов, передает сигнал интегратору (Milltronics BW100 или BW500, или SIWAREX FTC модуль), который вычисляет массу передаваемого материала. От 1.22 кг (2.68 фунта) и более, легок в установке и долговечен в работе

WS100 преобразовывает вращение вала в сигнал из 8 импульсов в секунду. Этот сигнал передаеться в интегратор Milltronics. Интегратор преобразовывает сигнал для определения скорости ленты конвейера, расхода материала. Так же возможно использовать сигнал этого датчика для передачи параметров вращения вала в контроллер системы управления (например для сбора параметров наработки ковейера).

Обзор

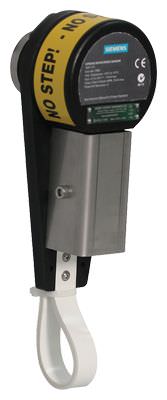

SITRANS WS100 компактный датчик скорости, среднего разрешения. Для перерабатывающей и добывающей промышленности.

Дизайн

В датчике скорости SITRANS WS100 входной вал крепится к вращающемуся валу шкива (барабана), приводимому в действие лентой конвейера, с помощью резьбового соединения либо магнитного крепления. Входной вал является также опорой для корпуса датчика, не имеющего крепления к неподвижным элементам конструкции. Гибкий тормозной ремень не позволяет датчику вращаться вместе со шкивом, при этом не вызывая перегрузки подшипника, и может крепиться к любому жёсткому элементу конструкции конвейера вблизи датчика.

При монтаже убедитесь в концентричности осей датчика и шкива, чтобы избежать перегрузки подшипника.

При монтаже на магнитный держатель убедитесь, что плоскость шкива ровная и не имеет заусенцев и повреждений, мешающих плотному прилеганию магнитного крепления. Присоедините датчик скорости SITRANS WS100 к валу; магнитный держатель отцентрируется автоматически по мере вращения шкива.

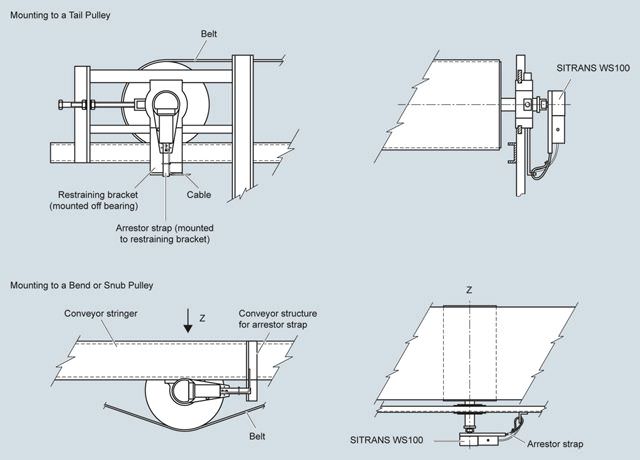

Монтаж WS100

Чертеж

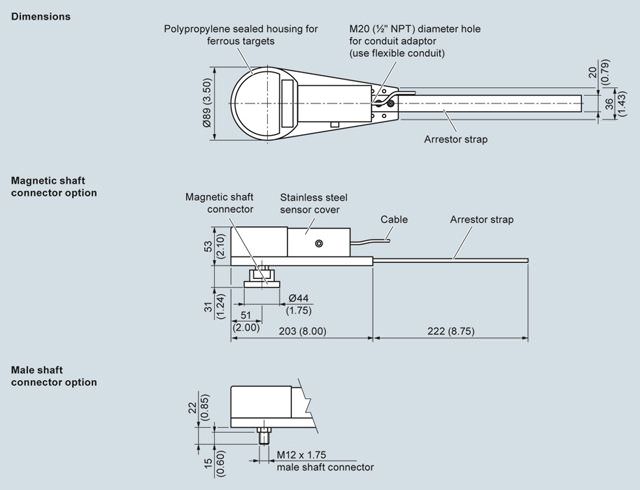

Размеры WS100

Особенности

• Компактный, легкий.
• Хорошее решение для точных измерений, подходящий для переменных скоростей вала.
• Высокий скрок службы.
