SITRANS WS300 Siemens

Область применения



Датчик скорости SITRANS WS300 работает вместе с конвейерными весами, обеспечивая передачу сигнала на интегратор, который рассчитывает скорость движения материала на транспортерной ленте. Датчик весом всего 1,22 кг является одним из самых легких и надежных датчиков, когда-либо используемых для отслеживания скорости транспортерной ленты. Усиленный корпус из литого алюминия позволяет использовать датчик для использования на объектах под открытым небом, а его легкий вес обеспечивает увеличение срока службы подшипника.


Датчик напрямую присоединѐн к валу двигателя, валу хвостового ролика или валу отклоняющего ролика для обеспечения точности считывания показаний скорости движения транспортерной ленты и для предотвращения технических проблем, вызванных проскальзыванием ленты или скоплением предметов на ленте. Датчик WS300 преобразовывает обороты вала в серию из 32, 256, 1000 и 2000 импульсов за один оборот с помощью высокоточного вращающегося оптического энкодера. Цифровой сигнал передается в качестве входного сигнала скорости на любой интегратор производства концерна «Сименс» для вычисления скорости ленты, расхода и итогового веса.


Датчик скорости с разрешающей способностью от низкой до высокой обеспечивает образование частотного сигнала пропорционально скорости вращения вала для точного считывания диапазона скоростей. Импульсный датчик вала предотвращает передачу неверного сигнала скорости, вызванного вибрацией или колебаниями вала. Датчик скорости WS300 легко устанавливается, и может работать в реверсивном режиме в зависимости от движения ленты по или против часовой стрелки.


Датчик в версии IS использует индуктивный бесконтактный датчик.

Обзор

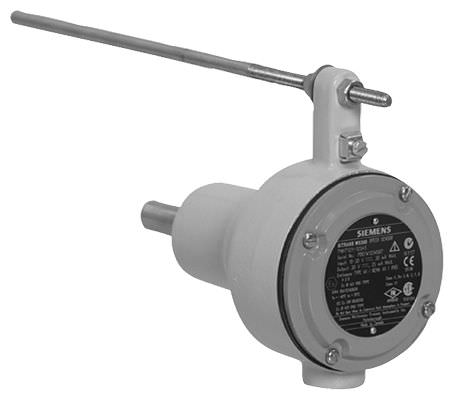

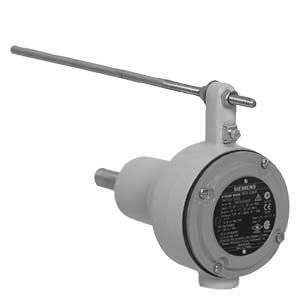

Датчик SITRANS WS300 является датчиком скорости с приводом от вала с разрешающей способностью от низкой до высокой.

Дизайн

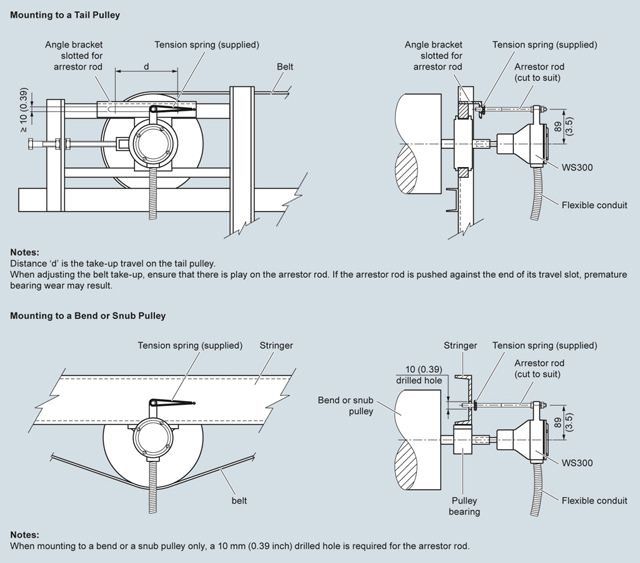

Установка



Установка датчика скорости WS300

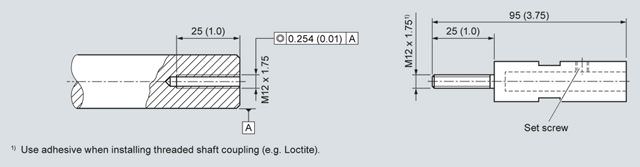

Установка с использованием опциональной резьбовой муфты сцепления валов

 Установка датчика WS300 с использованием резьбовой муфты сцепления валов

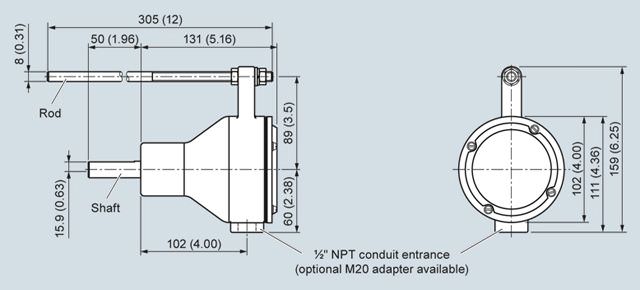

Чертеж





Размеры датчика WS300

Особенности





  • Легкость и прочность, класс защиты IP65 (пыле- и водонепроницаемый).
  • Компактность и экономичность.
  • Удобная и недорогостоящая установка.
  • Высокая точность измерения скорости конвейера.
  • Возможность выбора разрешающей способности по диапазону скоростей конвейера.
  • Устойчивость к коррозии.

Схема подключения



 Соединения

Описание

Вывод

+10 до +30 В DC

1

Имп. выход (вращение по часовой стрелке) - CW

2

Имп. выход (вращение против часовой стрелке) - CCW

3

общий

4

земля

GND





  • Необходимы только выводы 1 и 2; направление вращения по часовой или против часовой стрелки не важно.
  • Для подключения барьера использовать двухжильный экранированный провод 0,324 мм2 (американская классификация проводов 22 AWG). Использовать тот же провод для подключения барьера к интегратору.
  • Только заземленный экран провода на интеграторе.
  • Подключить экран к соответствующему выводу интегратора.
  • Подключить экран к соответствующему выводу интегратора.
  • Заземленный экран провода только к интегратору.
  • Подключить экран к соответствующему выводу интегратора

 Подсоединения выводов к интегратору Milltronics



WS300

1

+V

2

CW

3

CCW

4

Cmn

GND

Milltronics BW100

8

7

7

6

N/C

Milltronics BW500

19

16

16

17

N/C





 Подсоединения выводов к интегратору SIWAREX FTC



WS300

1

+V

2

CW

3

CCW

4

Cmn

GND

SIWAREX FTC

24 V
(backplane
bus)

X1.9
(CI+)

X1.9
(CI+)

X1.10
(CI- and
Common)

N/C





Технические данные





Режим работы



Принцип измерения

Стандартный: формирование импульсов вращения вала с использованием высокоточного вращающегося оптического энкодера. Версия IS: импульс от индуктивного бесконтактного переключателя.

Стандартное применение

По мере необходимости использования датчика скорости с разрешающей способностью от низкой до высокой.

Вход

Вращение вала со скоростью от 0,5 до 2000 об./мин, реверсивное, в зависимости от разрешающей способности

Выход

  • Выход открытый коллектор.
  • Стандарт: от +10 до +30 В постоянного напряжения, максимум 25 мА.
  • Версия IS: ток нагрузки от 0 до 15 мА.
  • 32, 256, 1000 или 2000 импульсов за один оборот (ppr).
  • 32 ppr: 2000 оборотов в мин. макс., 1066 Гц.
  • 256 ppr: 2000 оборотов в мин.макс., 8530 Гц.
  • 1000 ppr: 900 оборотов в мин.макс., 15000 Гц.
  • 2000 ppr: 450 оборотов в мин.макс., 15000 Гц.

Условия эксплуатации



Температура окружающей среды

Стандарт: от -40 до +55 °C (от -40 до +131 °F).

Версия IS: от -25 до +60 °C (от -13 до +140 °F)

Класс защиты

NEMA 4X, тип 4X, IP65

Конструкция



Корпус

  • NEMA 4X, тип 4X, IP65.
  • Окрашенный алюминий.
  • Нержавеющая сталь (опция).

Электропитание

Стандарт: от +10 до +30 В постоянного напряжения, макс. 60 мА.

Версия IS: от +5 до +16 В постоянного напряжения, макс. 25 мА (от переключателя).

Кабель



Рекомендовано

  • Стандарт: трехжильный экранированный, 0,82 мм2 (американская классификация проводов 18 AWG).
  • Версия IS: духжильный экранированный 0,324 мм2 (американская классификация проводов 22 AWG).
  • Макс. длина 305 м

Разрешения

  • CSA/FM Class II, Div.1, Groups E, F, G and Class III
  • ATEX II 2D Ex tD A21 IP65 T70 °C
  • IECEx Ex tD A21 IP65 T70 °C
  • CE, C-TICK
