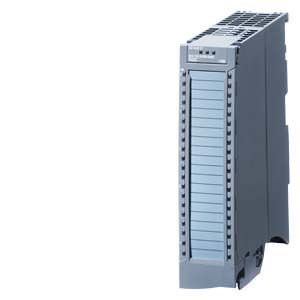

Модули SIPLUS SM 532 Siemens

Область применения

Модули SM 532 выполняют 16-разрядное цифро-аналоговое преобразование внутренних цифровых величин центрального процессора и формируют выходные аналоговые сигналы контроллера. Эти сигналы могут быть использованы, например, для управления работой позиционеров, приводов и т.д.

Состав модулей:

• AQ 4xU/I ST;
  4-канальный модуль вывода аналоговых сигналов силы тока или напряжения; разрешение 16 бит; точность преобразования ±0.3%; одна потенциальная группа выходов; настраиваемый набор диагностических функций; настраиваемая реакция на остановку центрального процессора; калибровка во время работы.
• AQ 8xU/I HS;
  8-канальный модуль вывода аналоговых сигналов; разрешение 16 бит; точность преобразования ±0.3%; одна потенциальная группа выходов; настраиваемый набор диагностических функций; настраиваемая реакция на остановку центрального процессора; время преобразования на 8 каналов 125 мкс; поддержка изохронного режима; калибровка во время работы.

Обзор

• 4-канальный модуль вывода аналоговых сигналов.
• Непосредственное подключение аналоговых исполнительных устройств без использования промежуточных усиителей.
• Решение более сложных задач автоматизации.

Замечание:

Продукты серии SIPLUS extreme разрабатываются на базе стандартных промышленных продуктов производства Siemens. Приведенные данные содержат информацию о стандартных промышленных продуктах, дополненную сведениями о продуктах серии SIPLUS extreme.

Дизайн

• Установка на стандартную профильную шину S7-1500 с фиксацией в рабочем положении встроенным в корпус винтом.
• Подключение внешних цепей через съемный 40-полюсный фронтальный соединитель с контактами под винт (в стадии подготовки находятся фронтальные соединители с контактами push-in).
• Поперечное сечение подключаемых проводников: 0.25 мм² ... 1.5 мм² (AWG24 ... 16).
• Наличие четырех соединительных штекеров на фронтальном соединителе для быстрого объединения различных групп каналов.
• Наличие промежуточного монтажного положения фронтального соединителя, при котором он зафиксирован на корпусе модуля, но не имеет электрических соединений с его электроникой.
• Наличие двух фиксированных положений защитной крышки, позволяющих использовать для монтажа внешних цепей проводники с тонкой или толстой изоляцией.
• Информация о модуле на его фронтальной панели и защитной крышке:
  • Тип модуля.
  • Заказной номер модуля.
  • Версия аппаратуры и встроенного программного обеспечения.
  • Номера каналов.
  • Схема подключения внешних цепей.

Комплект поставки:

• Сигнальный модуль.
• Терминал заземления экранов соединительных кабелей, заземляющий кронштейн и терминальный блок подключения цепи питания
• Одна этикетка для ручной маркировки внешних цепей.
• Один U-образный шинный соединитель.
• Защитная дверца.

Функции

• Однородная концепция светодиодной индикации:
  • Индикация наличия ошибок в работе модуля красным светодиодом ERROR или его нормальной работы зеленым светодиодом RUN.
  • Индикация нормальной работы каждого канала зеленым светодиодом или наличия ошибок в его работе красным светодиодом.
  • Индикация наличия напряжения питания =24 В зеленым светодиодом.
• Набор поддерживаемых функций:
  • Разрешение 16 бит.
  • Функции идентификации и обслуживания IM0 ... IM3.
  • Обновление встроенного программного обеспечения.
  • Настройка параметров отдельных каналов.
  • Аппаратные прерывания с возможностью установки двух верхних и двух нижних граничных значений.
  • Диагностика на уровне отдельных каналов (зависит от типа и диапазона измеряемой величины).
  • Изохронный режим (зависит от типа модуля).
  • Калибровка во время работы.
