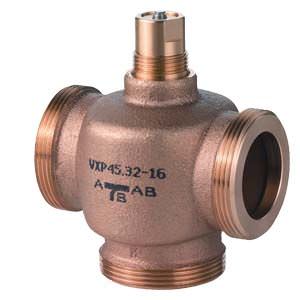

VXP45.. - 3-ходовые седловые клапаны, PN16 Siemens

VXP45.10-0.25

BPZ:VXP45.10-0.25

3-ходовые седловые клапаны, внешняя резьба, PN16, DN15, kvs 0.25

G ½ B "

400 кПа

10

0.25 м³/ч

VXP45.10-0.4

BPZ:VXP45.10-0.4

3-ходовые седловые клапаны, внешняя резьба, PN16, DN15, kvs 0.4

G ½ B "

400 кПа

10

0.4 м³/ч

VXP45.10-0.63

BPZ:VXP45.10-0.63

3-ходовые седловые клапаны, внешняя резьба, PN16, DN15, kvs 0.63

G ½ B "

400 кПа

10

0.63 м³/ч

VXP45.10-1

BPZ:VXP45.10-1

3-ходовые седловые клапаны, внешняя резьба, PN16, DN15, kvs 1

G ½ B "

400 кПа

10

1 м³/ч

VXP45.10-1.6

BPZ:VXP45.10-1.6

3-ходовые седловые клапаны, внешняя резьба, PN16, DN15, kvs 1.6

G ½ B "

400 кПа

10

1.6 м³/ч

VXP45.15-2.5

BPZ:VXP45.15-2.5

3-ходовые седловые клапаны, внешняя резьба, PN16, DN20, kvs 2.5

G ¾ B "

350 кПа

15

2.5 м³/ч

VXP45.20-4

BPZ:VXP45.20-4

3-ходовые седловые клапаны, внешняя резьба, PN16, DN20, kvs 4

G 1 B "

350 кПа

20

4 м³/ч

VXP45.25-10

BPZ:VXP45.25-10

3-ходовые седловые клапаны, внешняя резьба, PN16, DN25, kvs 10

G 1½ B "

300 кПа

25

10 м³/ч

VXP45.25-6.3

BPZ:VXP45.25-6.3

3-ходовые седловые клапаны, внешняя резьба, PN16, DN25, kvs 6.3

G 1¼ B "

300 кПа

25

6.3 м³/ч

VXP45.32-16

BPZ:VXP45.32-16

3-ходовые седловые клапаны, внешняя резьба, PN16, DN32, kvs 16

G 2 B "

175 кПа

32

16 м³/ч

VXP45.40-25

BPZ:VXP45.40-25

3-ходовые седловые клапаны, внешняя резьба, PN16, DN40, kvs 25

G 2¼ B "

75 кПа

40

25 м³/ч

Шток

5.5 мм

Скорость утечки

0...0.02 % значения k_vs

Скорость утечки через байпас

0...0.02 % значения k_vs

Температура среды

1...110 °C

Характеристика клапана

Проходной порт: равнопроцентная или линейная
Байпас: линейная

Диапазон изменений Sv

From k_vs>6,3: >100; To k_vs=6,3: >50

Допустимое рабочее давление

1600 кПа

Материал корпуса клапана

Бронза CC491K (Rg5)

Материал внутренних частeй клапана

CrNi сталь / Rg5 / латунь

Класс PN

PN 16

Описание

N4845
